Prezentacja wybranych metod badawczych i aparatury – część 3

Na stronie zaprezentowane zostały metody badawcze i aparatura używane m.in. do badań części i zespołów samochodowych, badań pojazdów, badań emisji spalin, badań silników i układów napędowych oraz do badań innych urządzeń i maszyn.

Na stronie:

Zobacz więcej:

Prezentacja wybranych metod badawczych i aparatury – część 1

Na stronie znajdziesz m.in. działy:

  • Analizatory elementarne
  • Chromatografia
  • Spektrometria
  • Spektrofotometry VIS
  • Spektrofotometryczne pomiary barwy
  • Spektroskopia w podczerwieni FTIR
  • Pomiary spektroradiometryczne
  • Analiza termiczna
  • Techniki mikroskopowe
  • Aparatura do badań emisji z materiałów i zapachu
  • Laboratorium i aparatura do badań czystości technicznej
  • Aparatura do badań produktów naftowych i cieczy eksploatacyjnych

Prezentacja wybranych metod badawczych i aparatury – część 2

Na stronie znajdziesz m.in. działy:

  • Aparatura do badań fizykochemicznych, w tym badań właściwości mechanicznych oraz badań właściwości estetycznych i użytkowych
  • Urządzenia do badań właściwości mechanicznych
  • Aparatura do badań korozji wewnętrznej i zewnętrznej oraz erozji, a także działania gazów korozyjnych
  • Aparatura do badań odporności na warunki środowiskowe – temperaturę, wilgotność i światło, a także starzenie w atmosferze z ozonem
  • Komory do badań wysokociśnieniowych i badań szczelności wyrobów
  • Komory do badań szokowych

Pozostała, wybrana aparatura do badań części i zespołów samochodowych

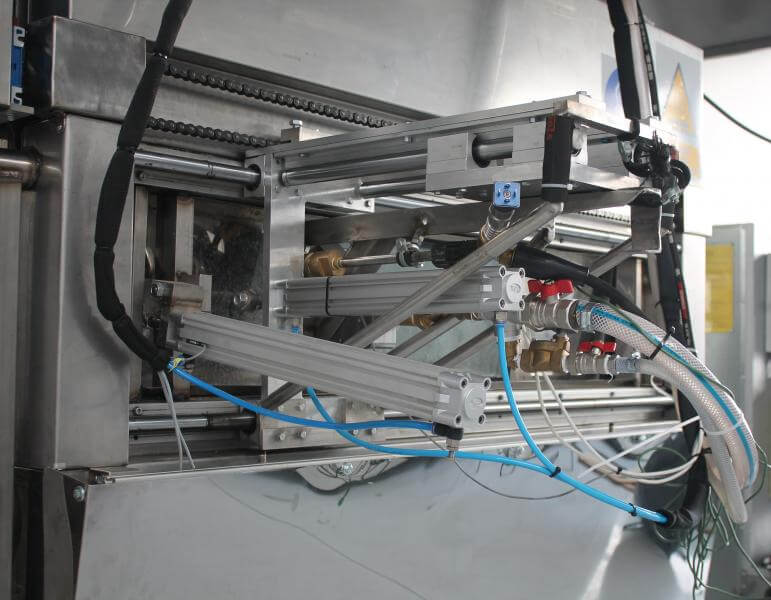

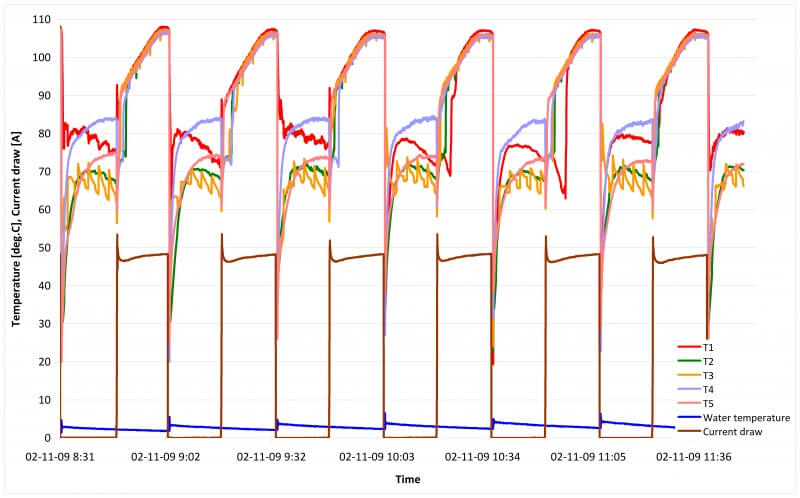

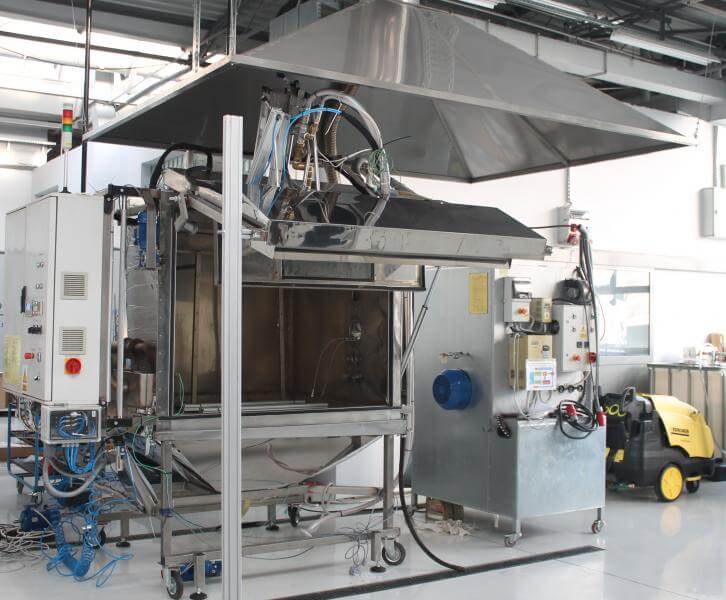

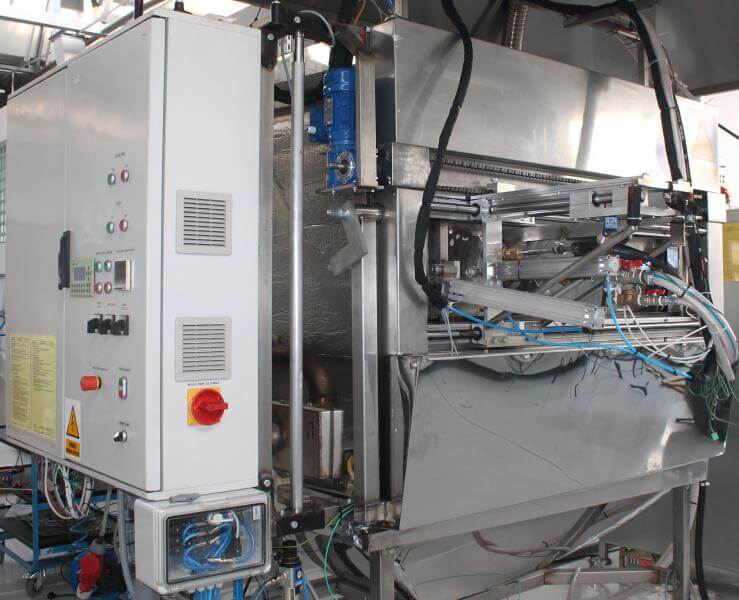

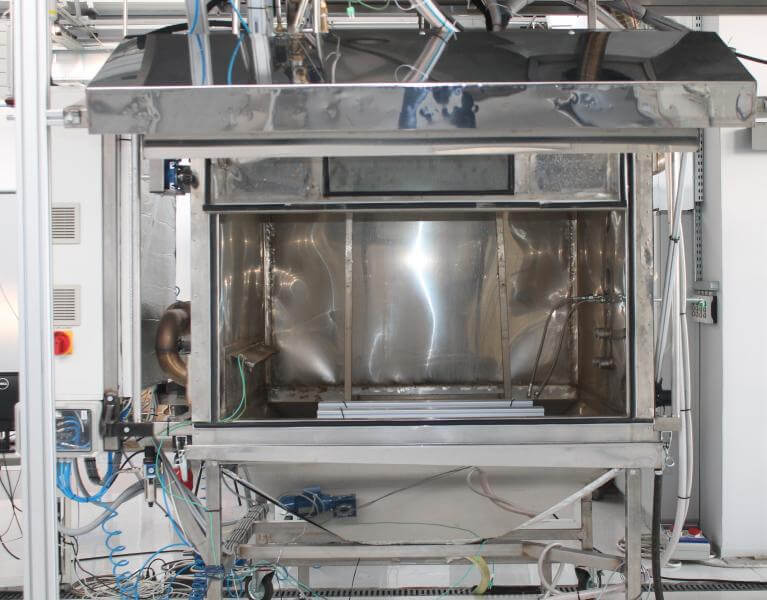

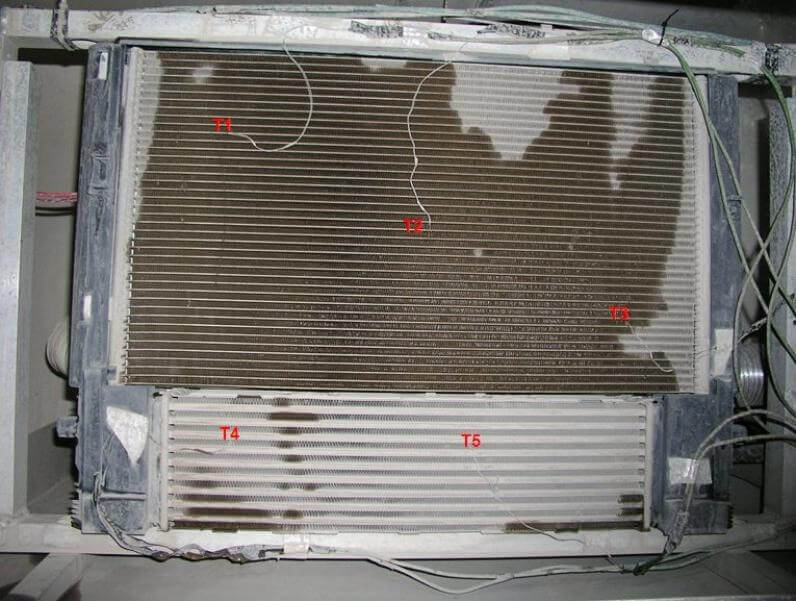

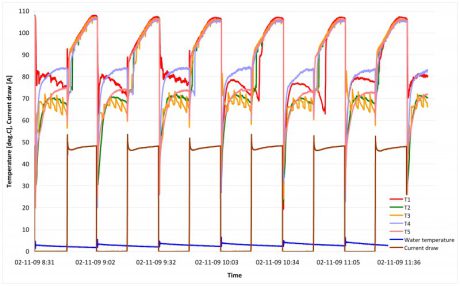

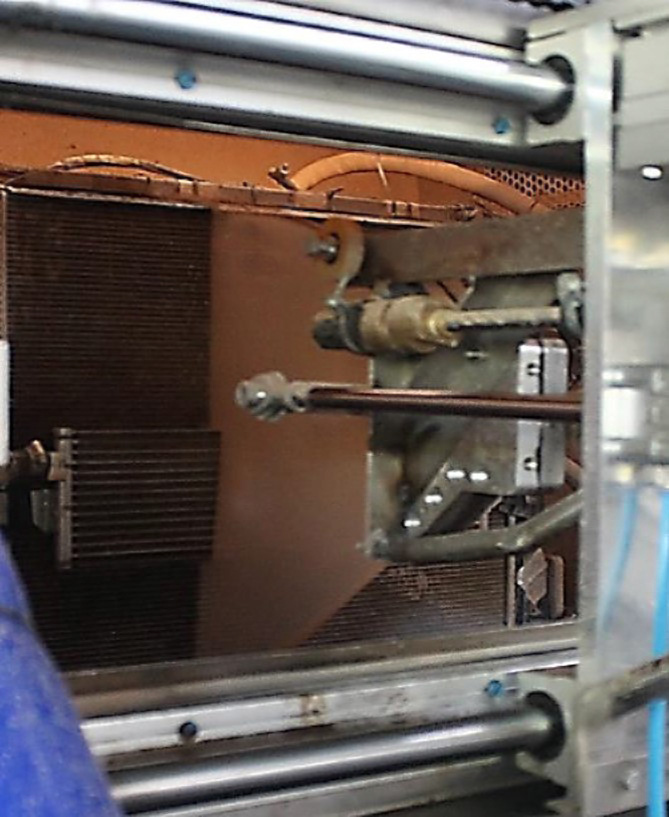

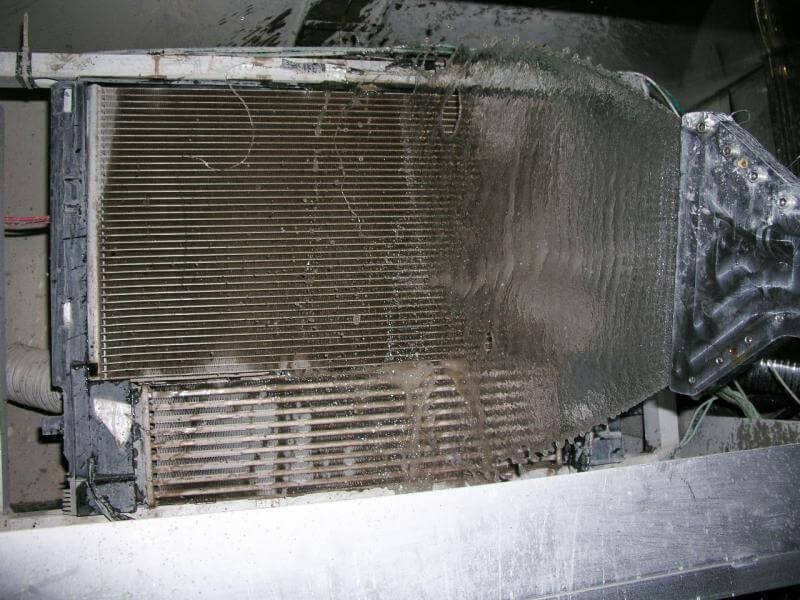

Splash test – stanowisko do badania odporności komponentów na szoki termiczne zimną wodą

Komora do splash testów – parametry techniczne stanowiska:

  • zakres temperatury pracy komory: 30°C – 170°C
  • zakres temperatury wody: 0°C – 20°C
  • wymiary przestrzeni roboczej S×W×G = 1500×1180×1250 mm
  • prędkość przesuwu dyszy z zimną wodą: 1 – 25 cm/s
  • przepływ wody do 60 l/min
  • możliwość mieszania wody z pyłem

Komory i inna aparatura badawcza do badań odporności na pył i wodę (w tym testów IP)

Komory pyłowe – do testów IP (odporności na pył)

Stanowiska badawcze – komory z pionową cyrkulacją mieszaniny pyłowo-powietrznej o pojemności 1 m3 i 0,3 m3.

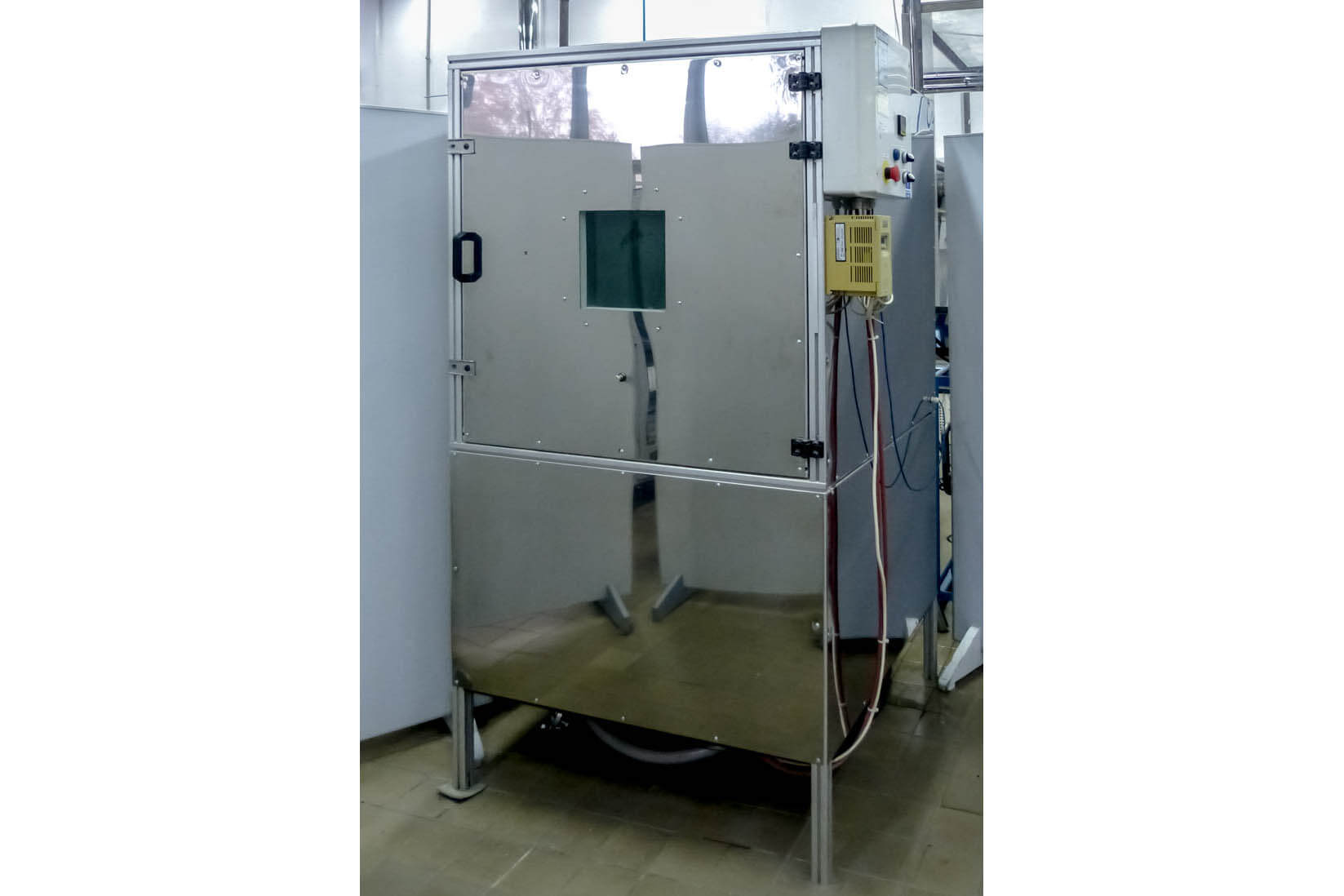

Cechy charakterystyczne komory pyłowej o pojemności 1 m3

  • wymiary komory roboczej: (1000×1000×1000) mm
  • możliwość wykonywania badań w temperaturze otoczenia i w podwyższonej temperaturze (do 100°C)
  • możliwość wykonywania testów z podciśnieniem
  • otwór przelotowy o średnicy 80 mm umożliwiający doprowadzenie przewodów zasilających i podciśnieniowych do badanych obiektów
  • możliwość sprzężenia komory z zewnętrznym układem napędowym np. w przypadku badań alternatorów.

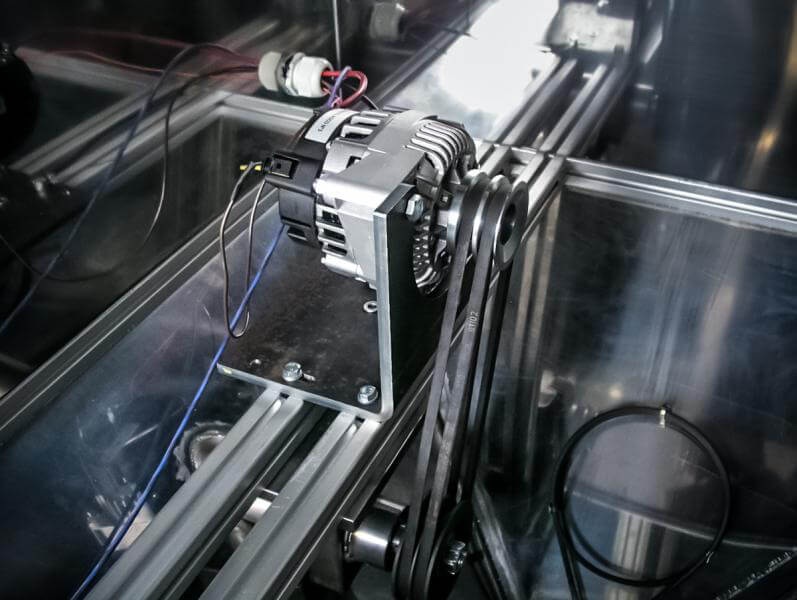

  • Alternator przed testem w komorze pyłowej

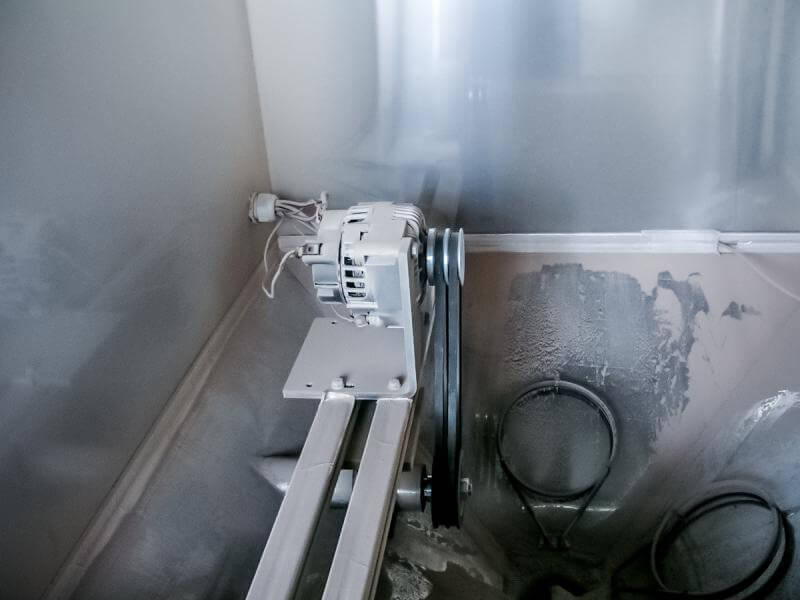

  • Alternator po teście w komorze pyłowej

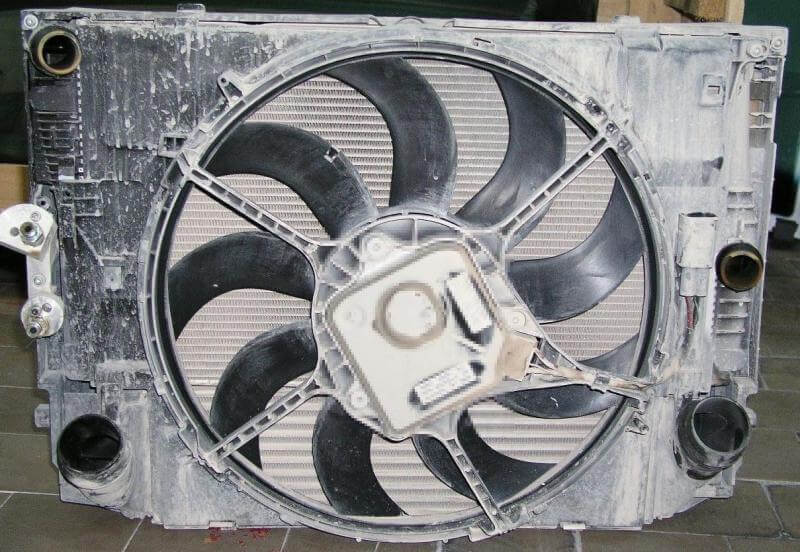

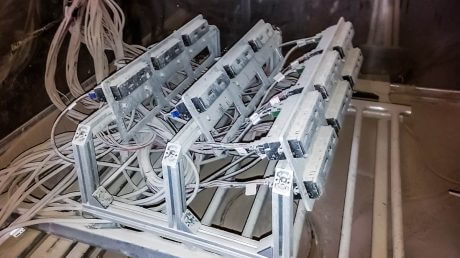

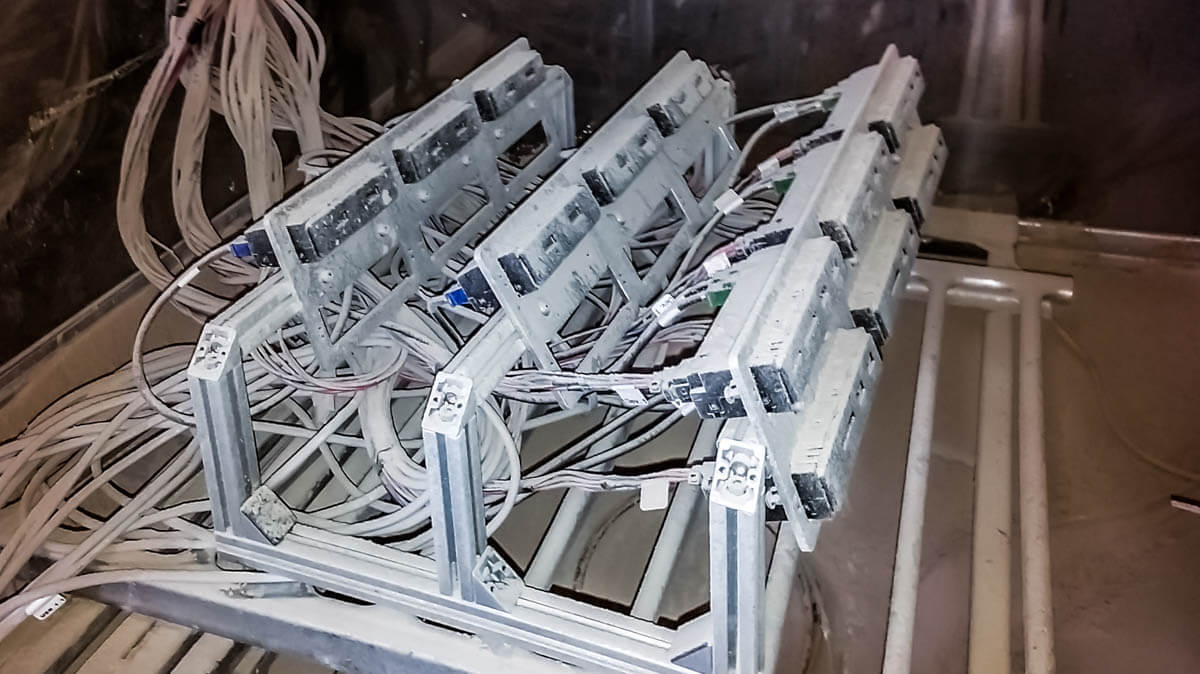

  • Komponent po teście w komorze pyłowej

Komory deszczowe, stanowiska nadeszczania – do testów IP (odporności na wodę)

Wykonywane badania

  • odporności na padające krople wody (IPX1, IPX2)
  • odporności na deszcz (IPX3, IPX4) przy użyciu rur o ruchu oscylacyjnym
  • odporności na strugi wody (IPX5, IPX6, IPX6K)
  • zanurzeniowe (IPX7, IPX8)
  • odporności na mycie wysokociśnieniowe (IPX9, IPX9K)

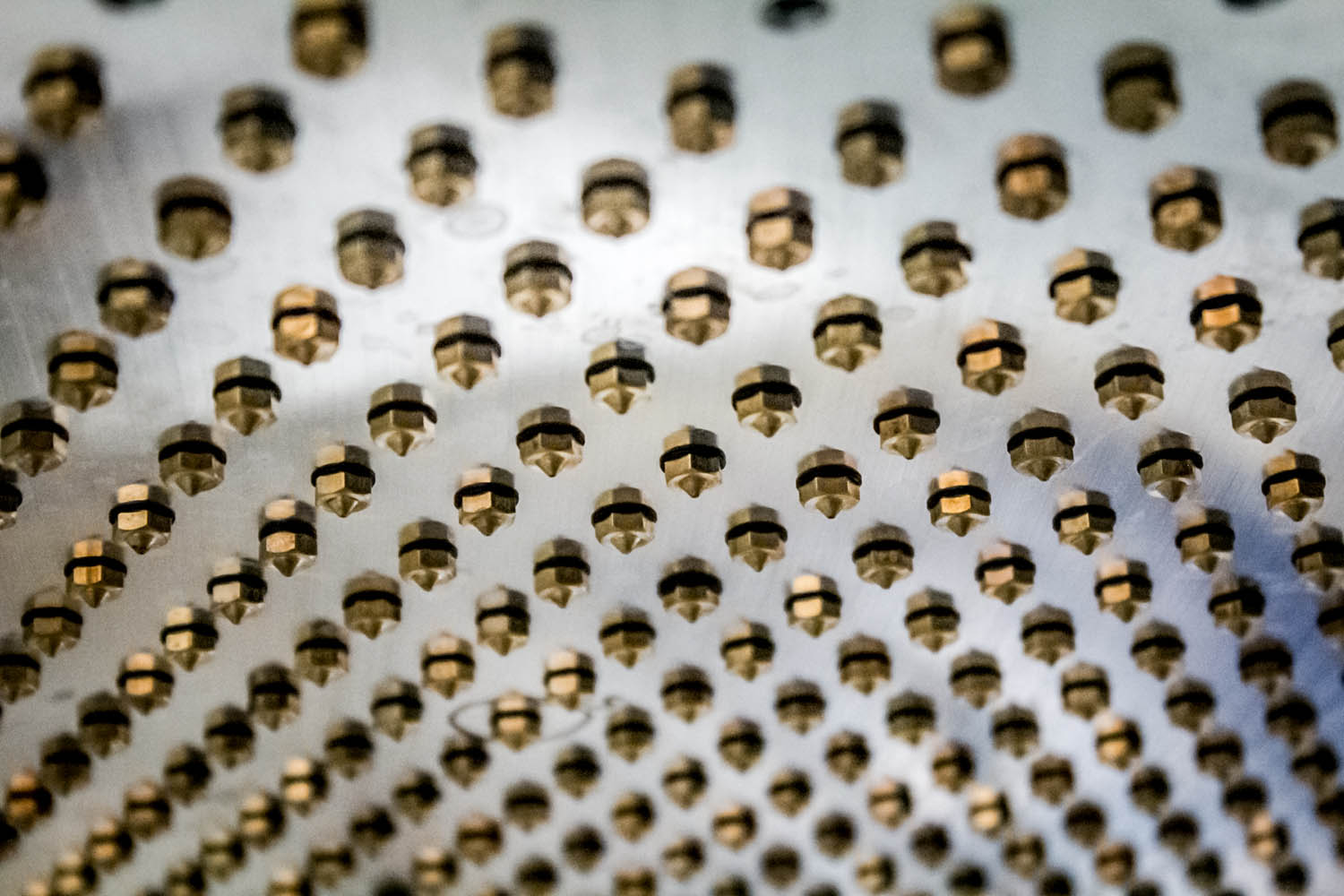

  • Skrzynia kroplowa do testów IPX1 i IPX2

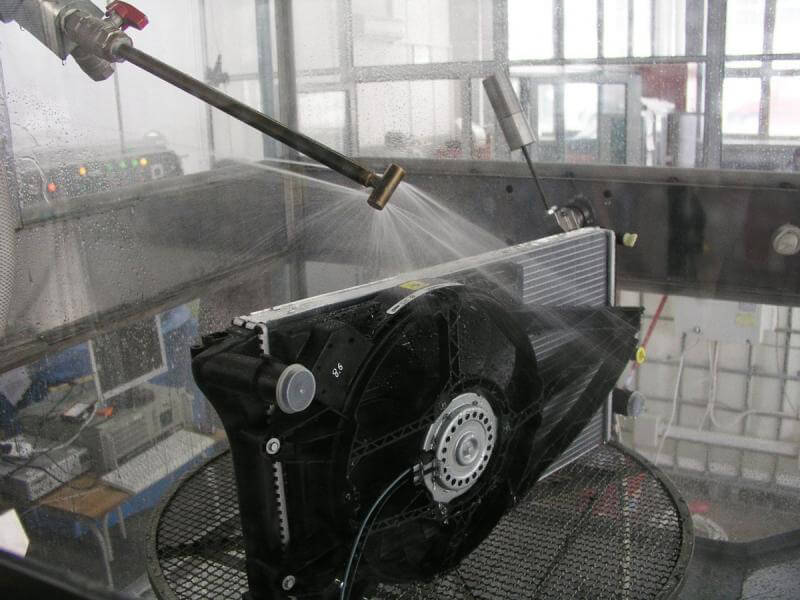

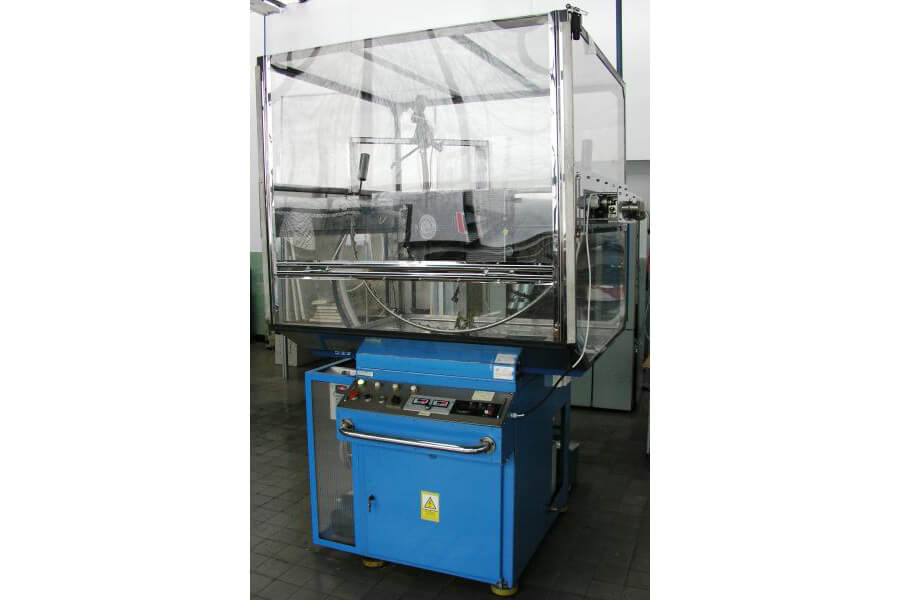

  • Nadeszczanie obiektu badań przy pomocy rury natryskowej, oscylacyjnej – test IPX3, IPX4
  • Nadeszczanie obiektu badań przy pomocy rury natryskowej, oscylacyjnej – test IPX3, IPX4
  • Nadeszczanie obiektu badań przy pomocy rury natryskowej, oscylacyjnej – test IPX3, IPX4

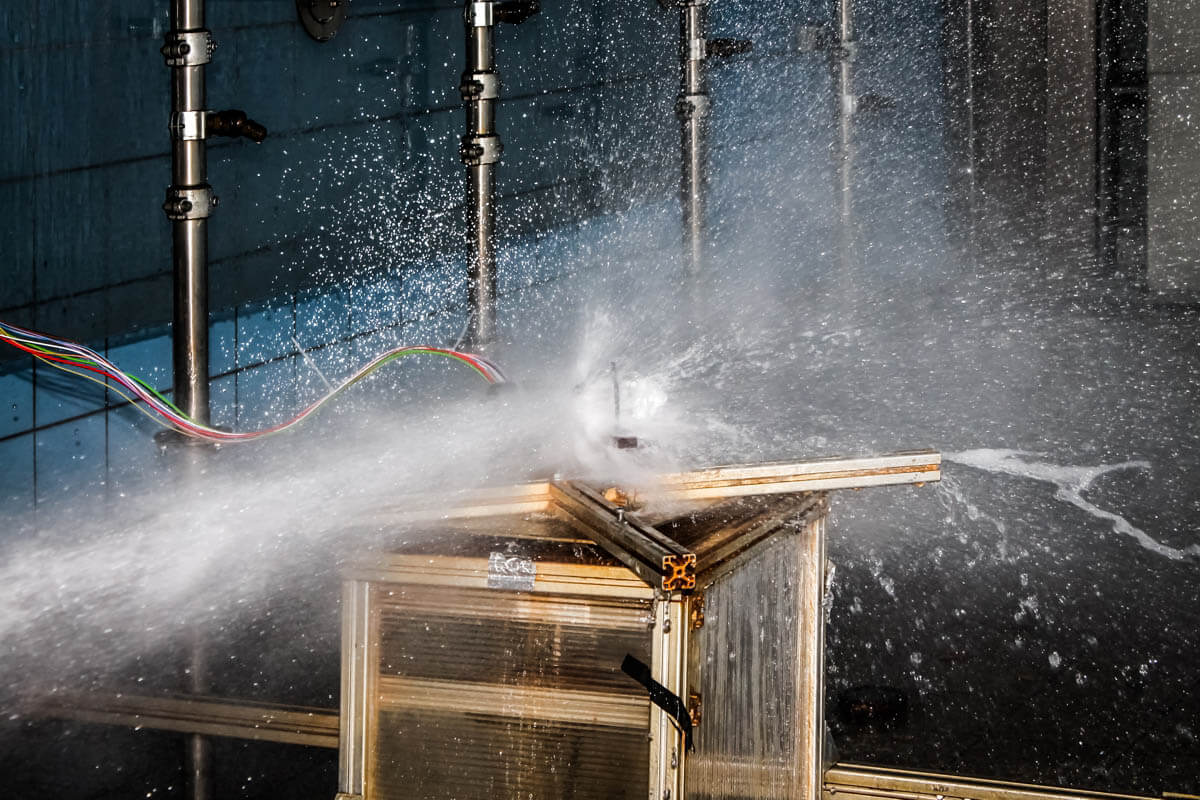

  • Badanie silnika elektrycznego na stopień ochrony IPX6K

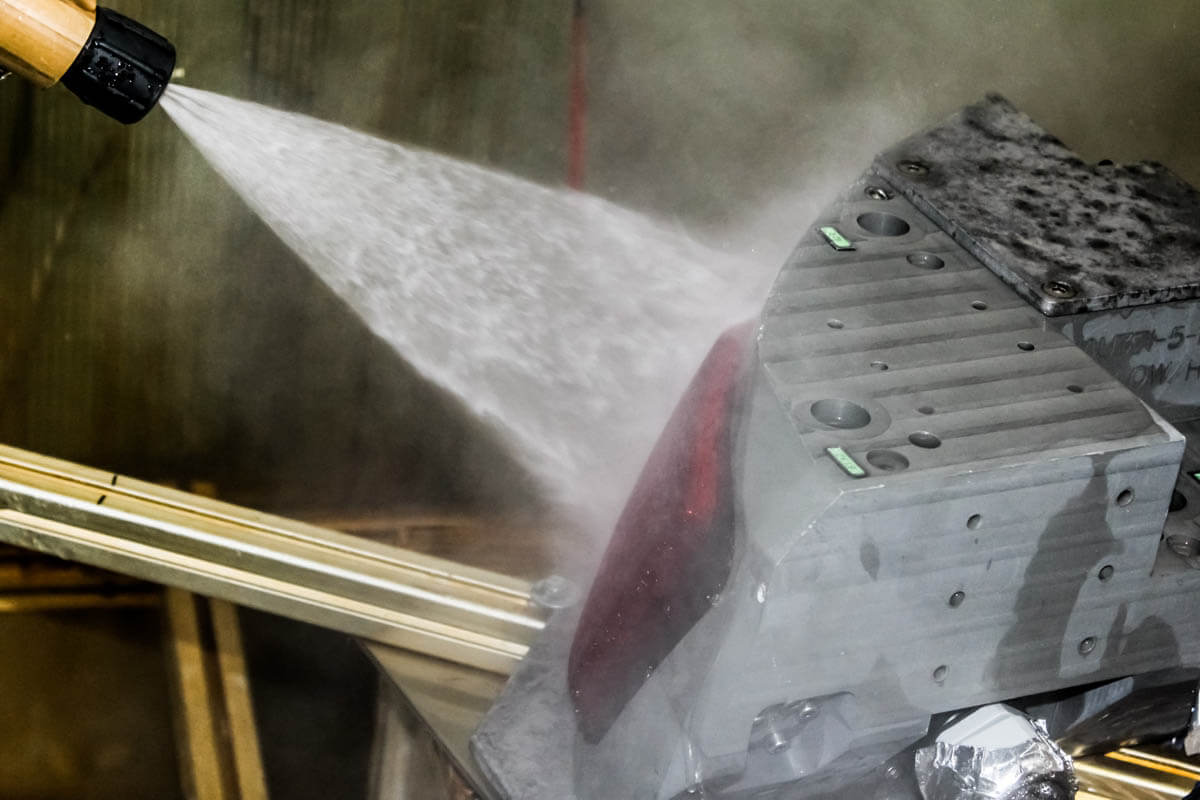

  • Badanie lampy samochodowej na stopień ochrony IPX9K

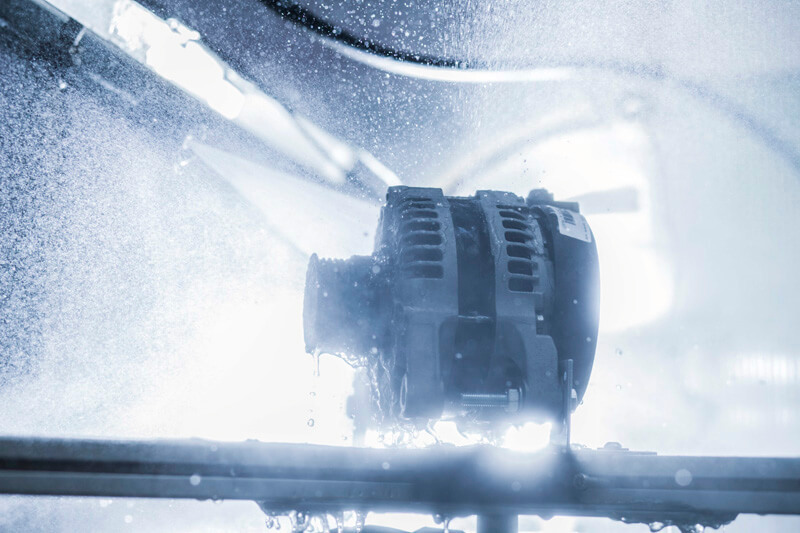

  • Badanie alternatora na stopień ochrony IPX9K

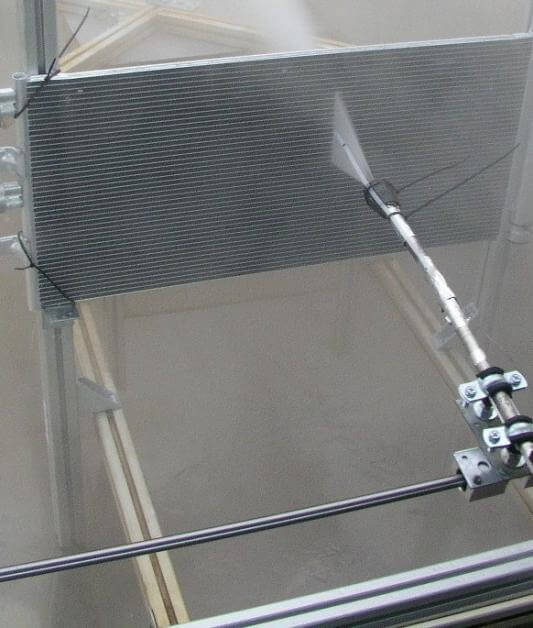

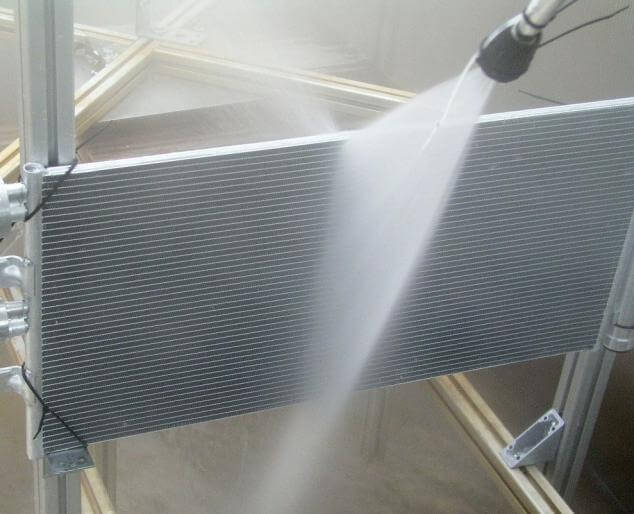

  • Badanie odporności na wodę pod wysokim ciśnieniem
  • Badanie odporności na wodę pod wysokim ciśnieniem

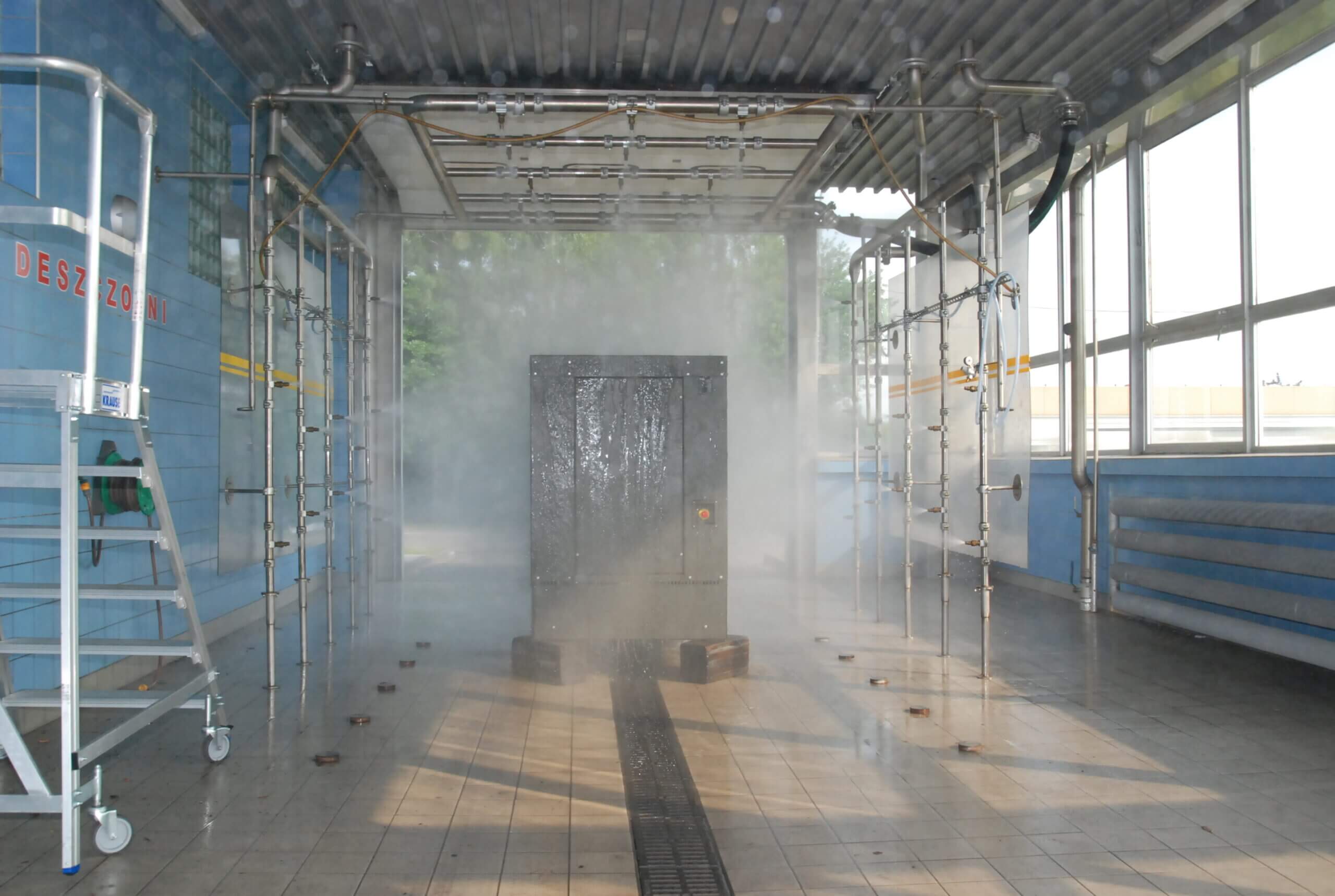

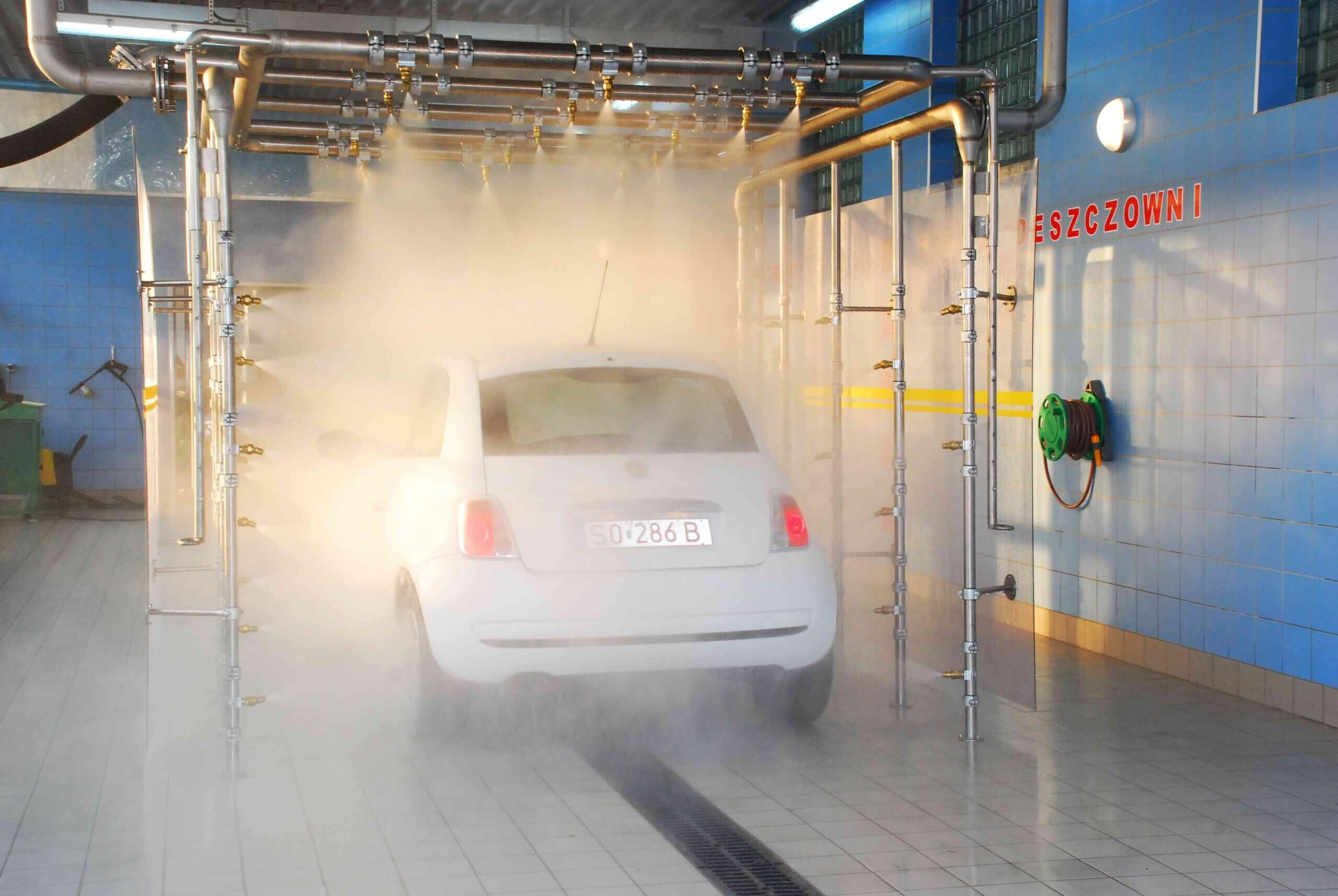

Komora deszczowa, wielkogabarytowa

Komora do badania przenikania wody do wnętrza badanych obiektów takich jak:

  • Pojazdy samochodowe i inne
  • Urządzenia i maszyny
  • Komora deszczowa
  • Komora deszczowa

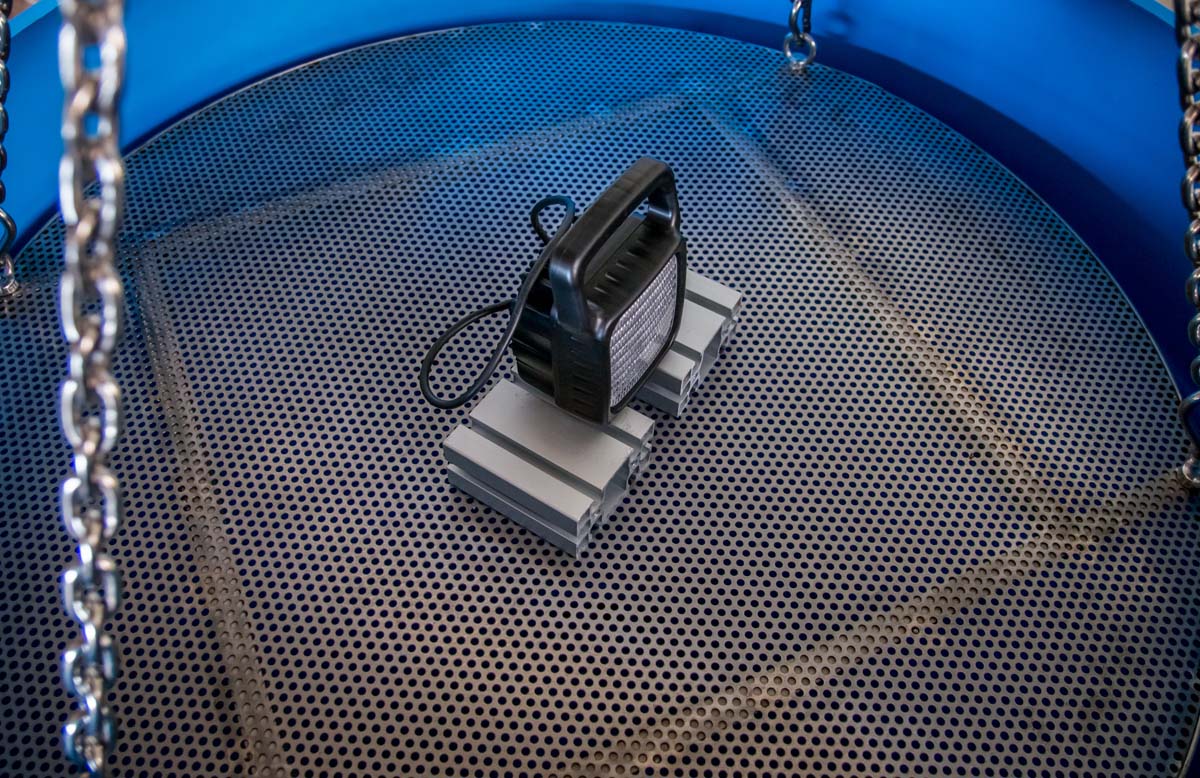

Stanowisko badawcze do testów zanurzeniowych

  • zbiornik zanurzeniowy (średnica podnośnika 900 mm, słup wody: 1,5m)
  • możliwość modyfikacji: temperatury wody, głębokości zanurzenia, czasu trwania badania

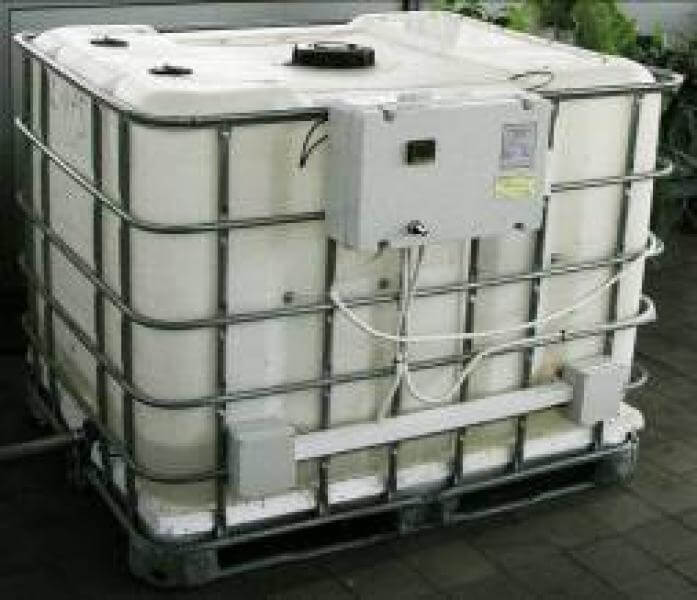

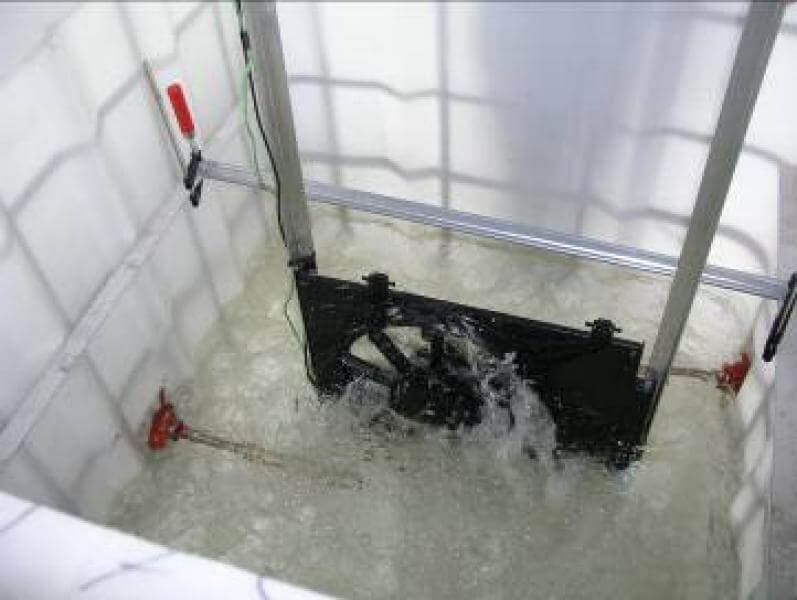

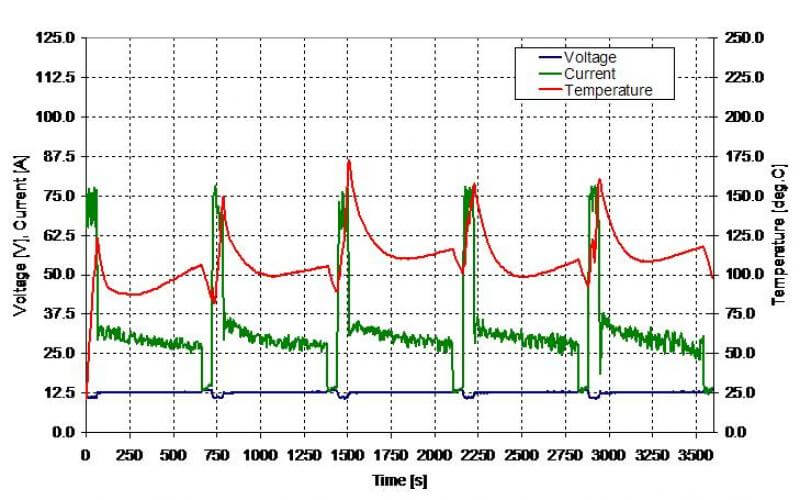

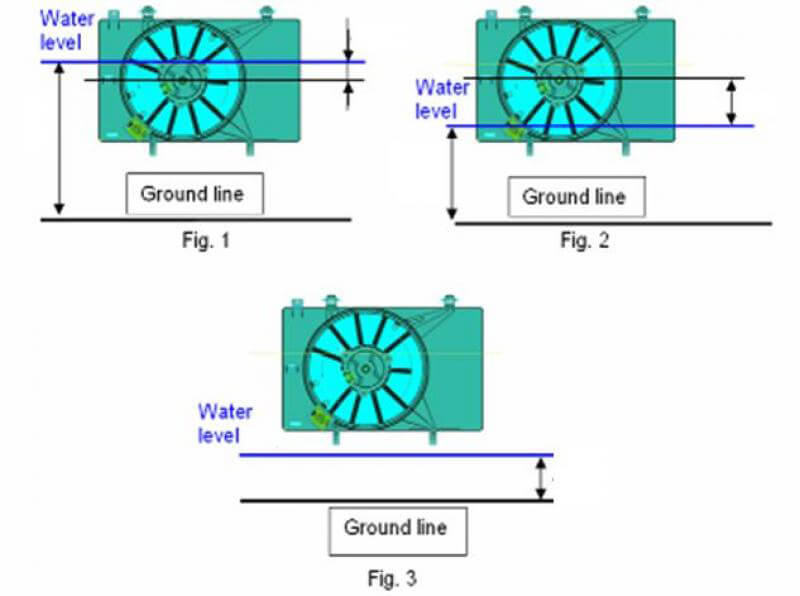

Stanowisko do badania odporności wyrobów na brodzenie – Wading Test

Aparatura do badania stopnia ochrony przed dostępem do części niebezpiecznych i przed obcymi ciałami stałymi

Instytut Badań i Rozwoju Motoryzacji BOSMAL zapewnia testy z całego zakresu IP. Szczegółowe informacje znajdują się w zakładce na temat testów IP.

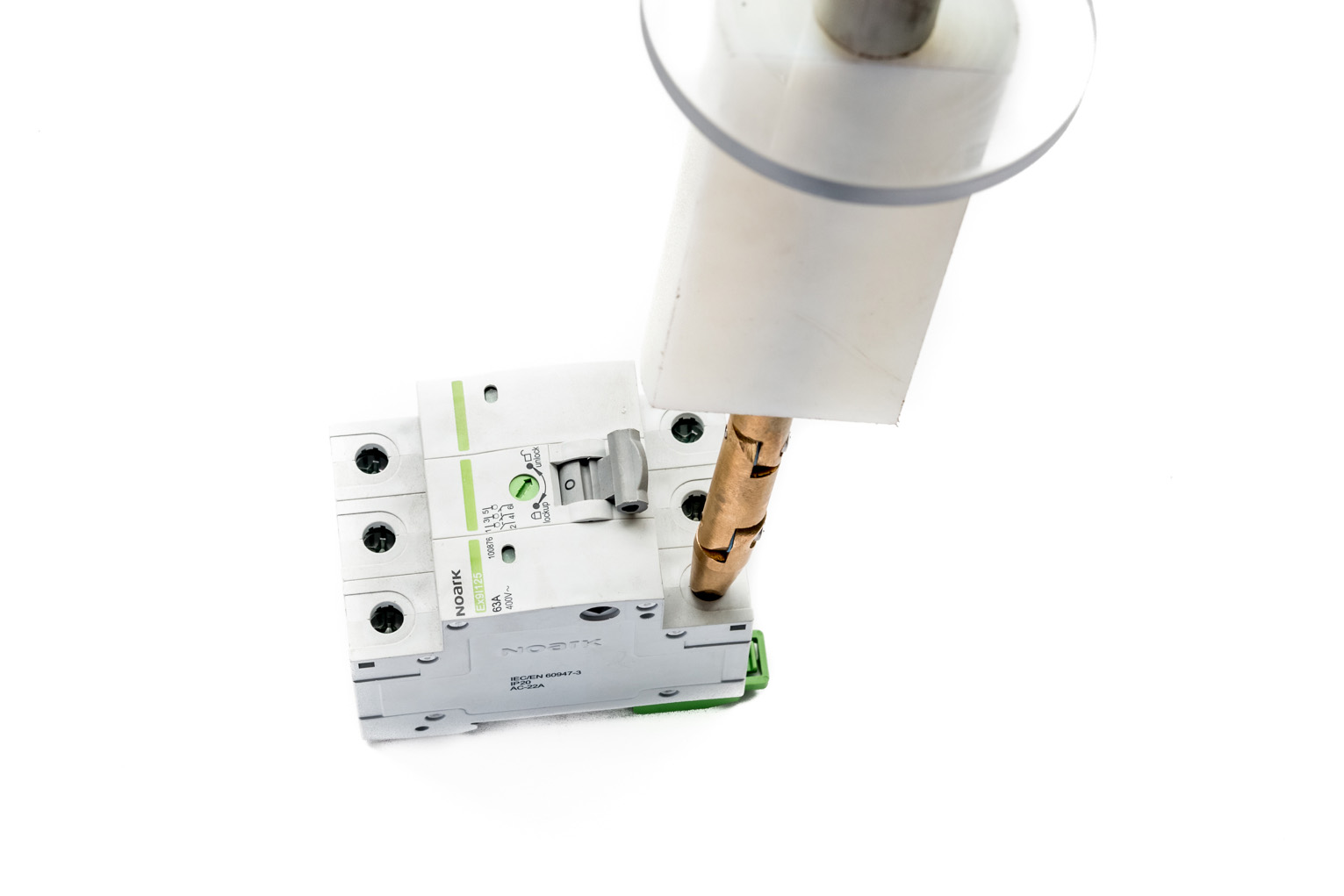

  • Test sprawdzający stopień bezpieczeństwa użytkowania obudowy

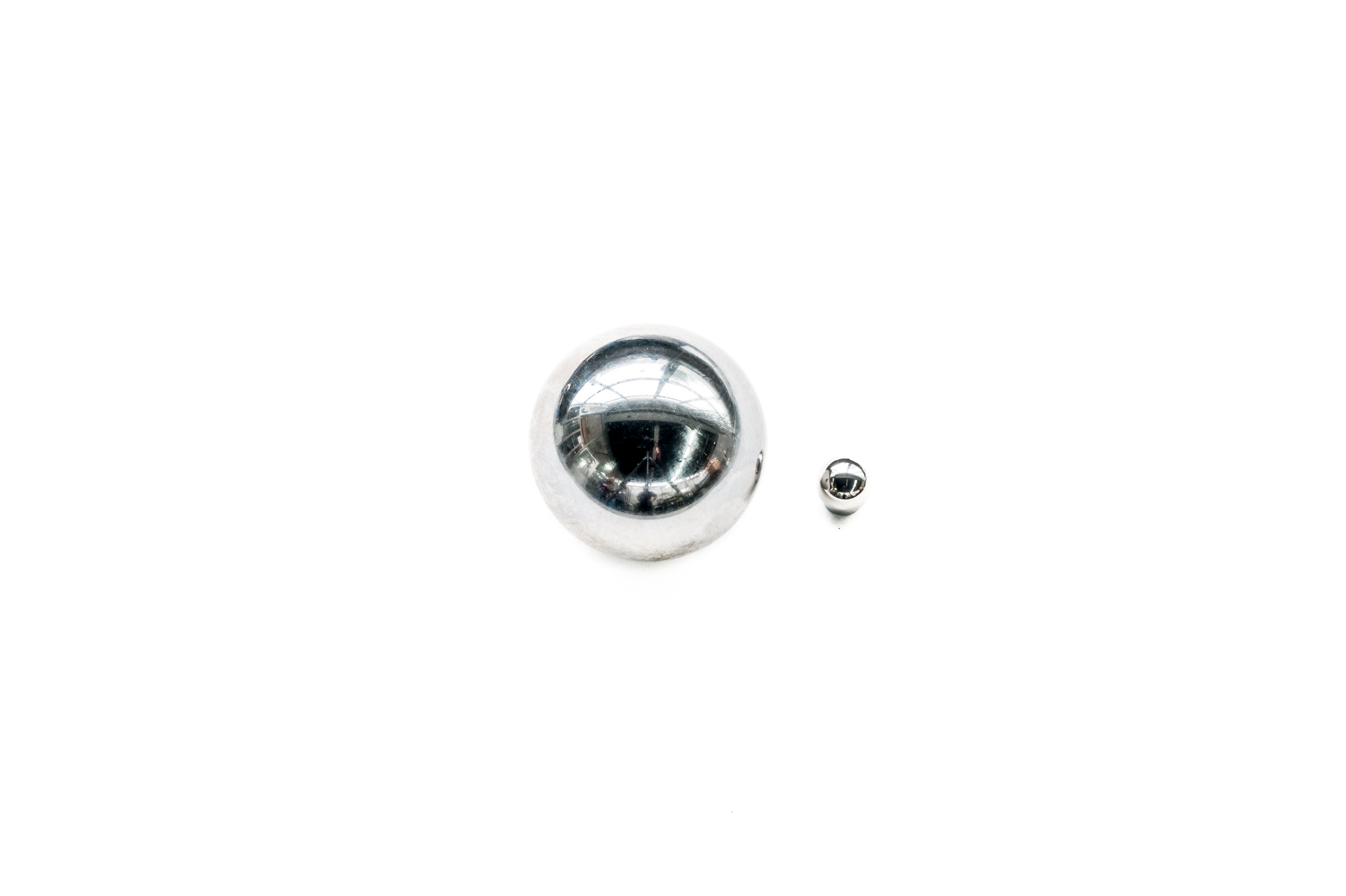

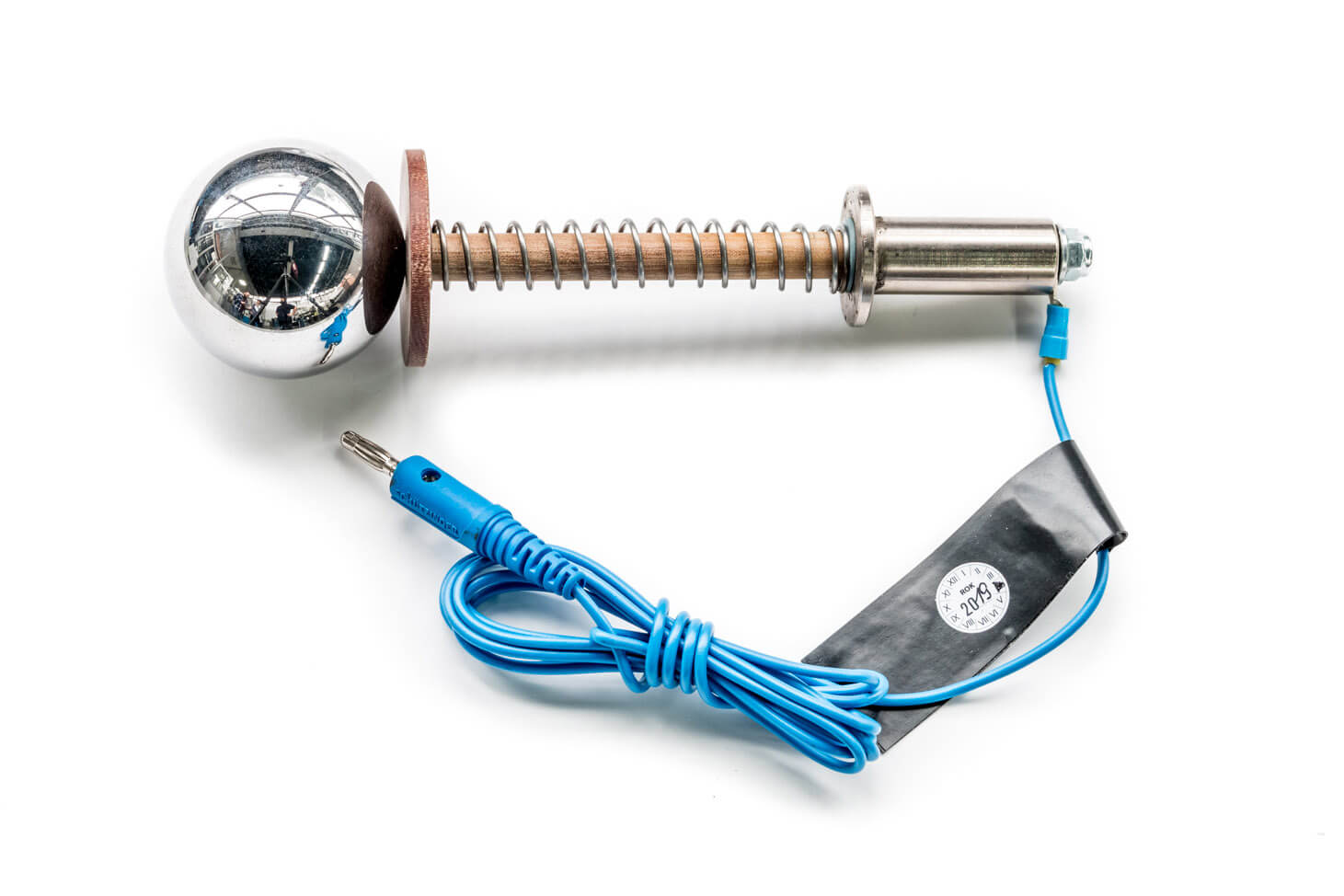

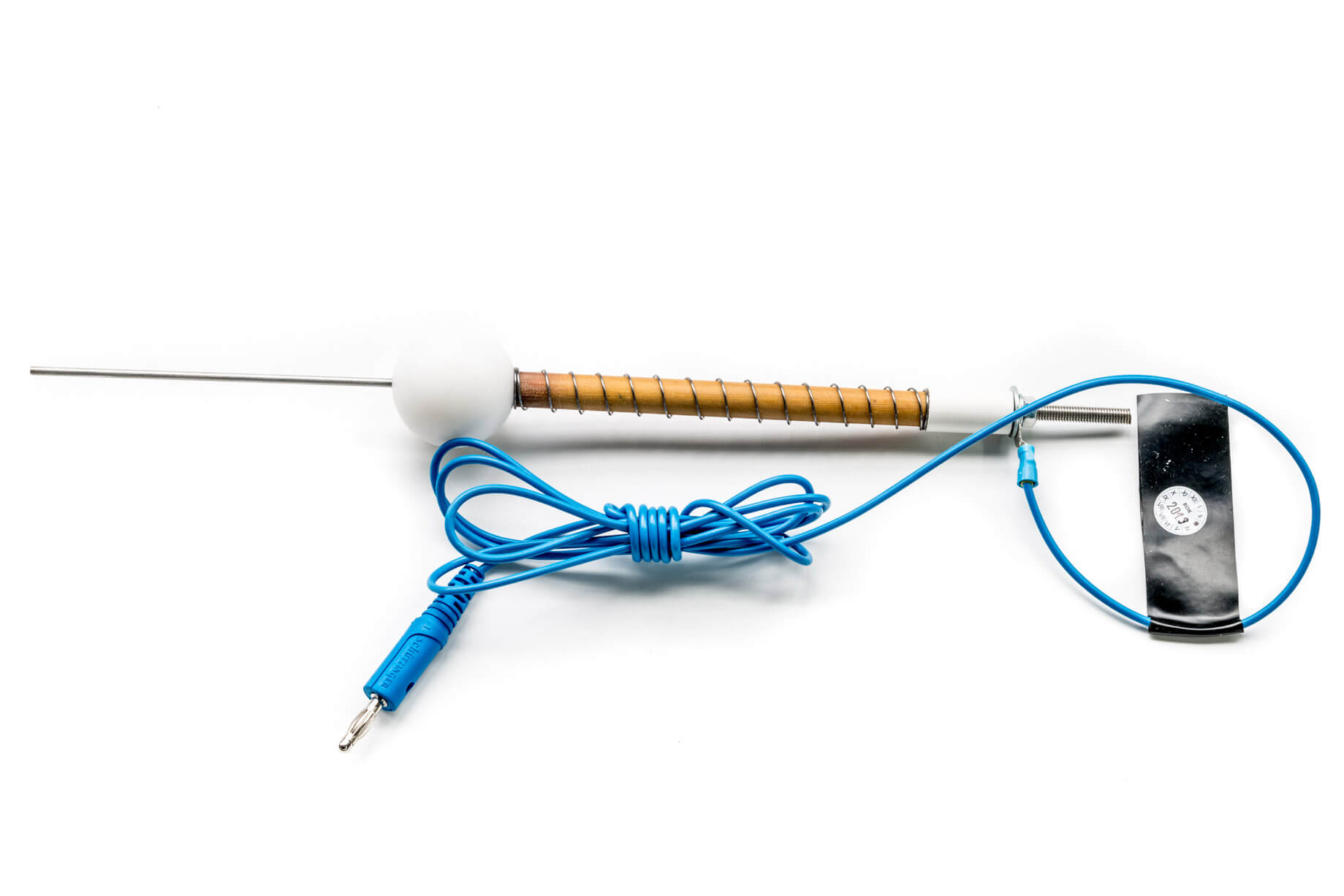

  • Próbniki do badania stopnia ochrony przed obcymi ciałami stałymi
  • Badanie stopnia ochrony przed dostępem do części niebezpiecznych
  • Badanie stopnia ochrony przed dostępem do części niebezpiecznych

Aparatura do badań wibracyjnych

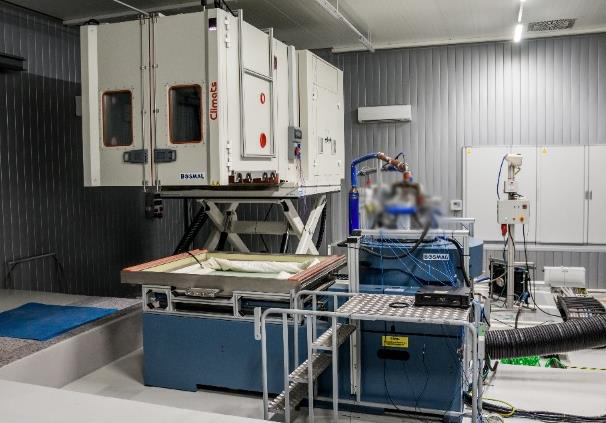

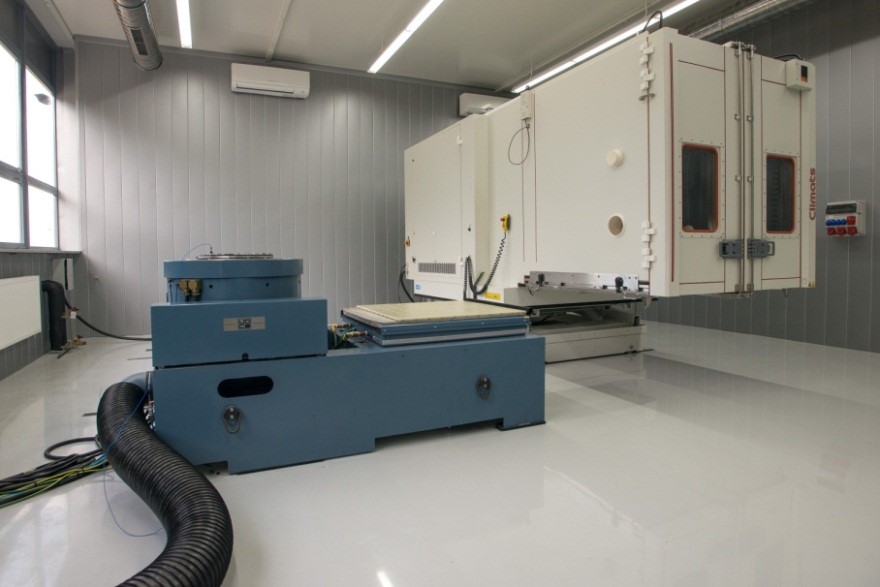

System wibracyjny 36 kN współpracujący z komorą klimatyczną

Parametry systemu wibracyjnego 36 kN

  • zakres częstotliwości: 4–3000 Hz
  • maksymalne przemieszczenie: 76 mm
  • maksymalne przyspieszenie: 100 g (sinus/random), 260 g (szoki mechaniczne)
  • maksymalne obciążenie: 600 kg
  • wymiary stołu pionowego: 600×600 mm
  • wymiary stołu poziomego: 900×900 mm

Parametry komory klimatycznej

  • wymiary wewnętrzne: 1500×1500×1500 mm
  • zakres temperatur: -70°C – 180°C (10 K/min)
  • wilgotność względna: 10 – 98% RH

System wibracyjny 80 kN współpracujący z komorą klimatyczną

Parametry systemu wibracyjnego 80 kN

  • zakres częstotliwości: 4–2000 Hz
  • maksymalne przemieszczenie: 76 mm
  • maksymalne przyspieszenie: 100 g (sinus/random), 260 g (szoki mechaniczne)
  • maksymalne obciążenie: 1000 kg
  • wymiary stołu pionowego: 800×800 mm
  • wymiary stołu poziomego: 1200×1200 mm

Parametry komory klimatycznej

  • wymiary wewnętrzne: 1500×1500×1500 mm
  • zakres temperatur: -70°C – 180°C (10 K/min)
  • wilgotność względna: 10 – 98% RH

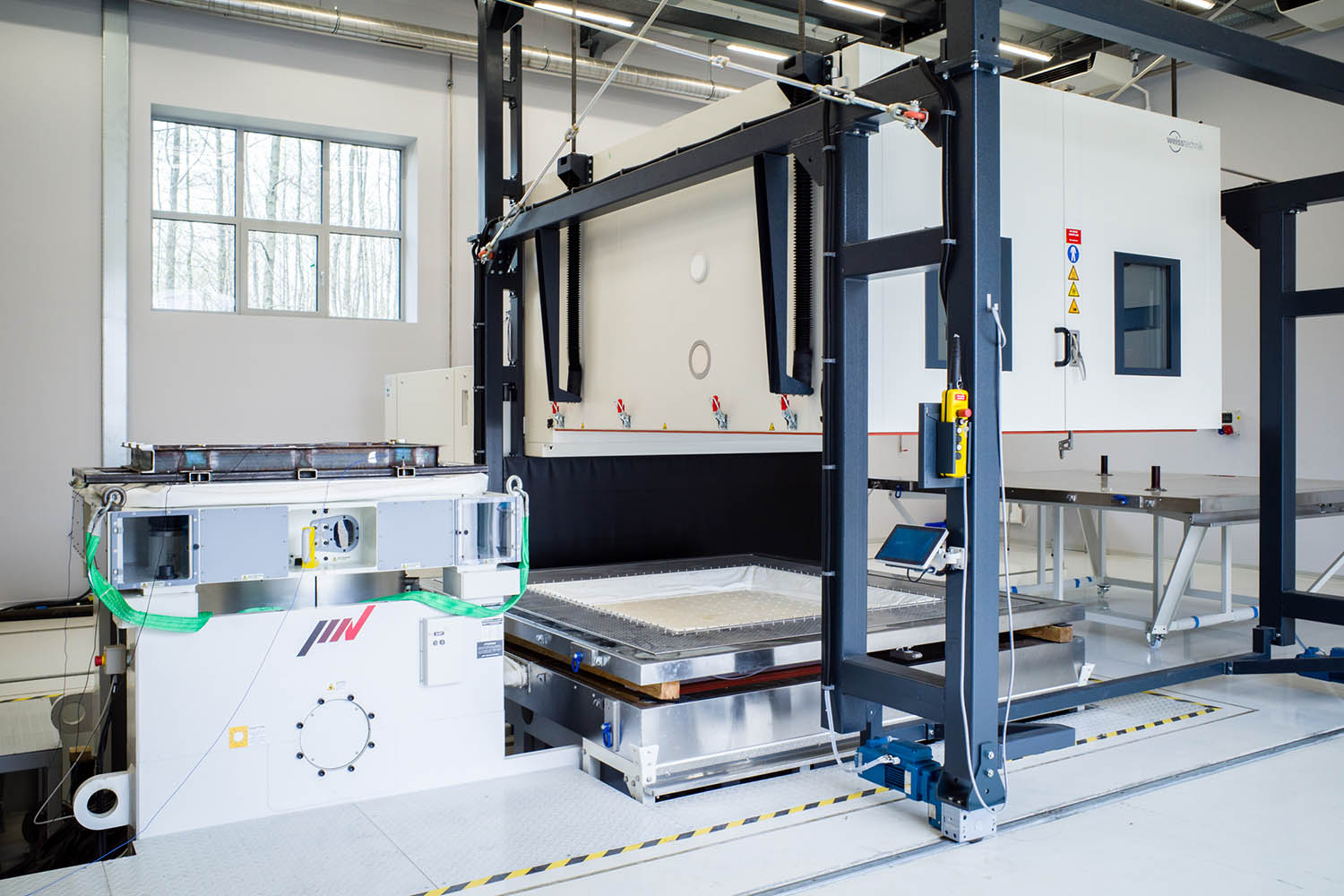

System wibracyjny 125 kN współpracujący z komorą klimatyczną

Parametry systemu wibracyjnego 125 kN

  • zakres częstotliwości: 4 – 2000 Hz
  • maksymalne przemieszczenie: 100 mm
  • maksymalne przyspieszenie: 100 g (sinus/random), 200 g (szoki mechaniczne)
  • maksymalne obciążenie: 2000 kg
  • wymiary stołu pionowego: 1200×1200 mm
  • wymiary stołu poziomego: 1500×1500 mm

Parametry komory klimatycznej

  • wymiary wewnętrzne: 2800×2500×1400 mm
  • zakres temperatur: -45°C – 180°C (5 K/min)
  • wilgotność względna: 10 – 98% RH

Aparatura do badań parametrów oświetlenia

Zobacz: Badania optyczne

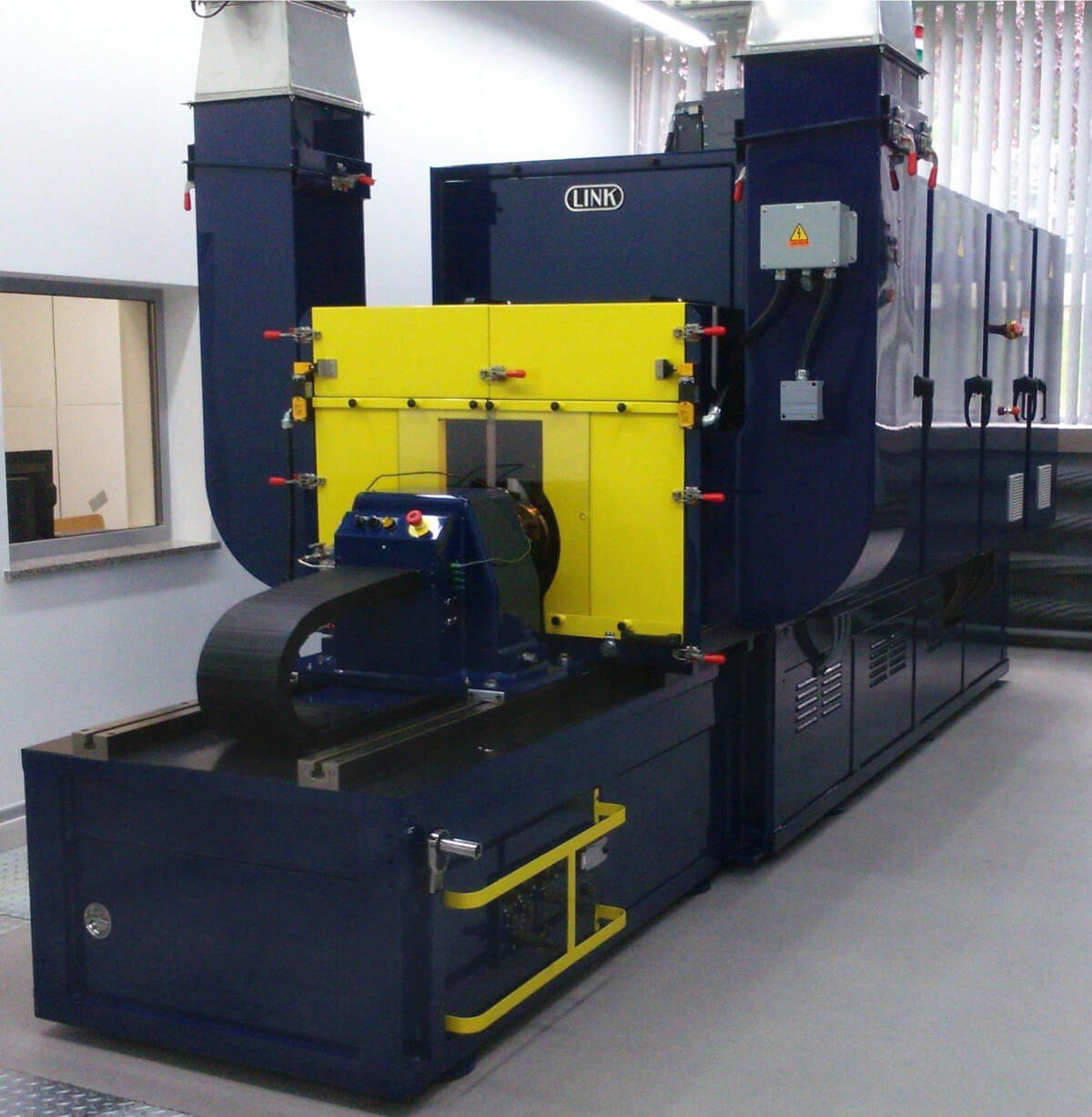

Dynamometr do badań hamulców LINK Model M3000

LINK Model M3000 Brake Dynamometer for brake testing

Dynamometr do badań hamulców LINK Model M3000
Stanowisko umożliwia badanie hamulców ciernych tarczowych oraz bębnowych w skali rzeczywistej w zakresie prób funkcjonalnych i trwałościowych:

  • okładzin ciernych: klocków i szczęk hamulcowych
  • bębnów hamulcowych
  • tarcz hamulcowych pełnych oraz wentylowanych każdego typu i wykonanych z każdego materiału

Aparatura do badania wymienników ciepła (testy cykli ciśnieniowych, testy starzenia, badania korozji wewnętrznej/zewnętrznej itp.)

Heat exchanger testing equipment (pressure cycle testing, aging tests, internal/external corrosion testing etc.)

Wieloosiowe stanowiska badawcze do badań zmęczeniowych i wytrzymałościowych (MTS, INOVA)

MTS, INOVA multi-axis test stands

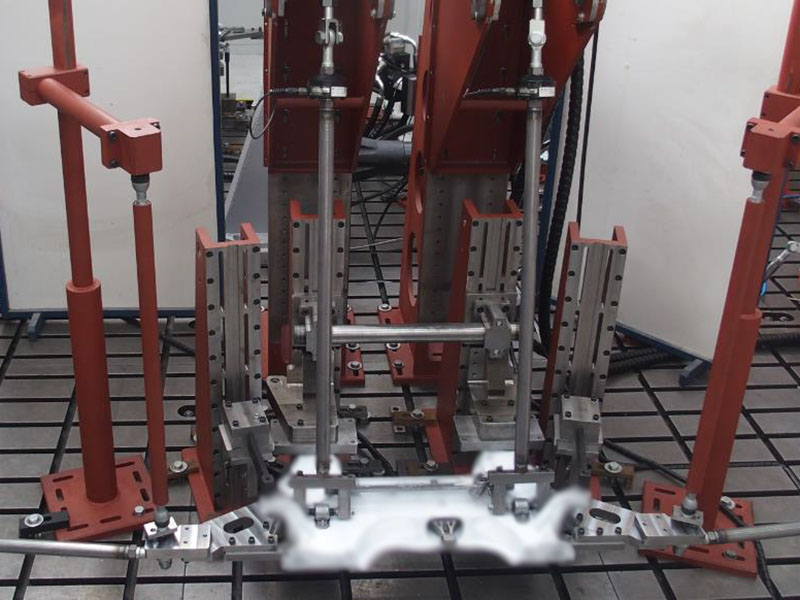

Wieloosiowe stanowiska badawcze firmy MTS

Badania części i zespołów, testy zmęczeniowe oraz wytrzymałościowe
Stanowiska badawcze budowane na potrzeby konkretnego typu badania i detalu, tworzone w oparciu o posiadaną bazę sprzętu elektro-mechanicznego oraz pomiarowego.
Posiadamy stacje badawcze do 8 kanałów, siłowniki od 2,7 do 250 kN, możliwość rejestracji jak i sterowania sygnałami ciśnienia, obrotów, kątem, momentem, innymi.

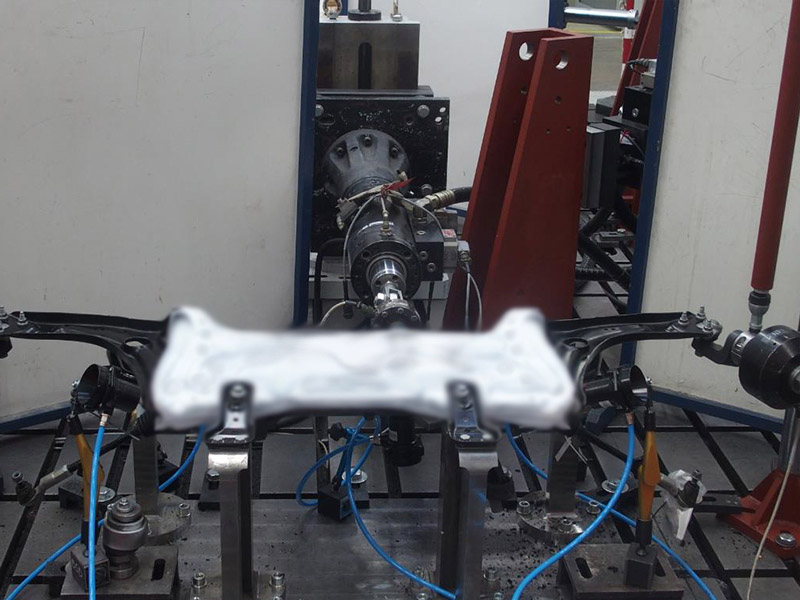

Wieloosiowe stanowiska badawcze firmy INOVA

Badania części i zespołów, testy zmęczeniowe oraz wytrzymałościowe z użyciem iteracji sygnału sterującego
Stanowiska badawcze budowane na potrzeby konkretnego typu badania i detalu, tworzone w oparciu o posiadaną bazę sprzętu elektro-mechanicznego oraz pomiarowego.
Posiadamy stacje badawcze do 8 kanałów, siłowniki od 2,7 do 250 kN, możliwość rejestracji jak i sterowania sygnałami ciśnienia, obrotów, kątem, momentem, innymi.

Wybrana infrastruktura badawcza do badań pojazdów, emisji spalin, silników i układów napędowych. Badania stanowiskowe i drogowe

Stanowiska do wytrzymałościowych i dynamicznych badań skrzyń biegów

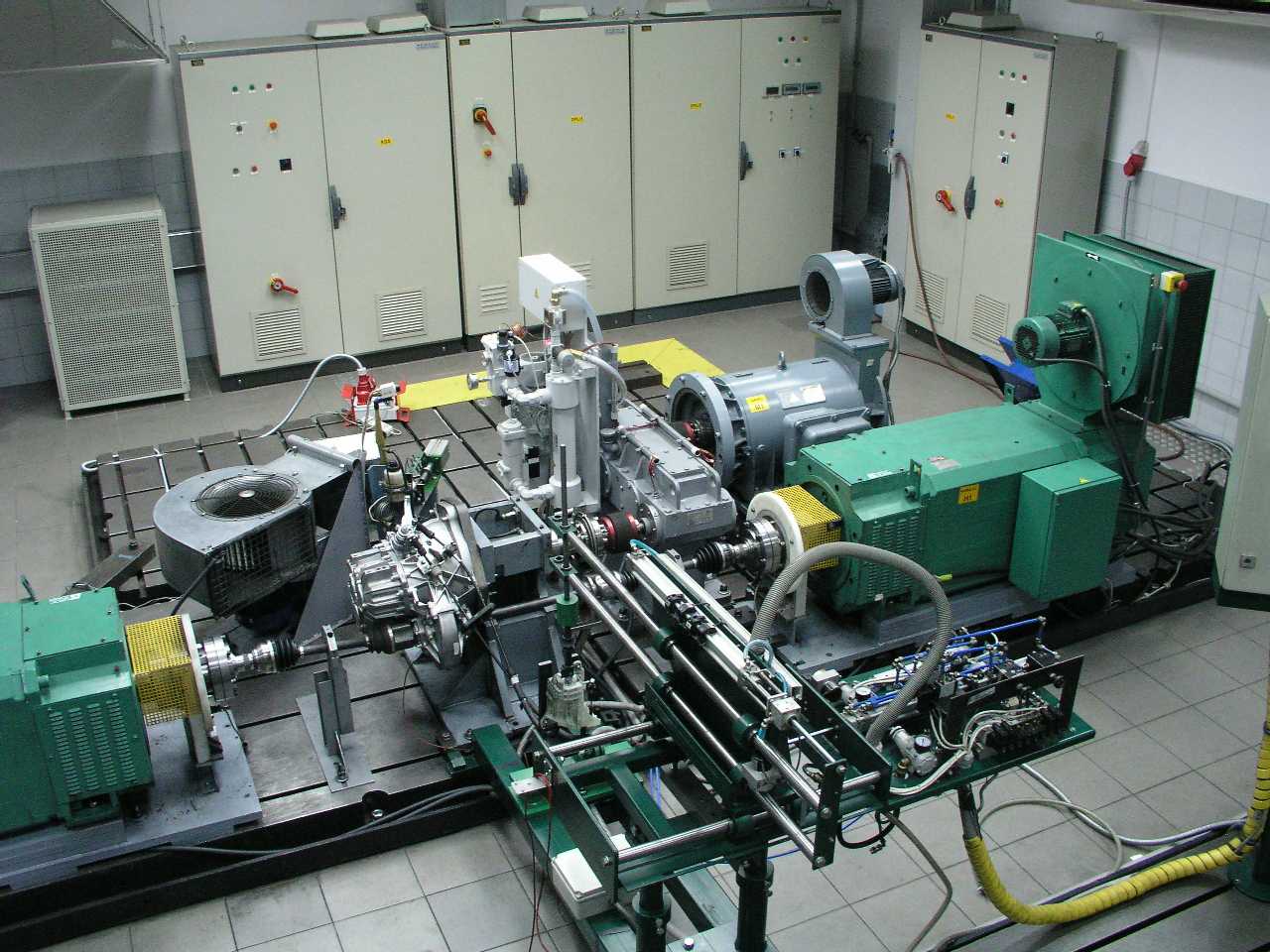

Stanowisko APATHOR do badań skrzyń biegów

Stanowisko APATOR Control umożliwia przeprowadzanie badań wytrzymałościowych na skrzyniach biegów manualnych.

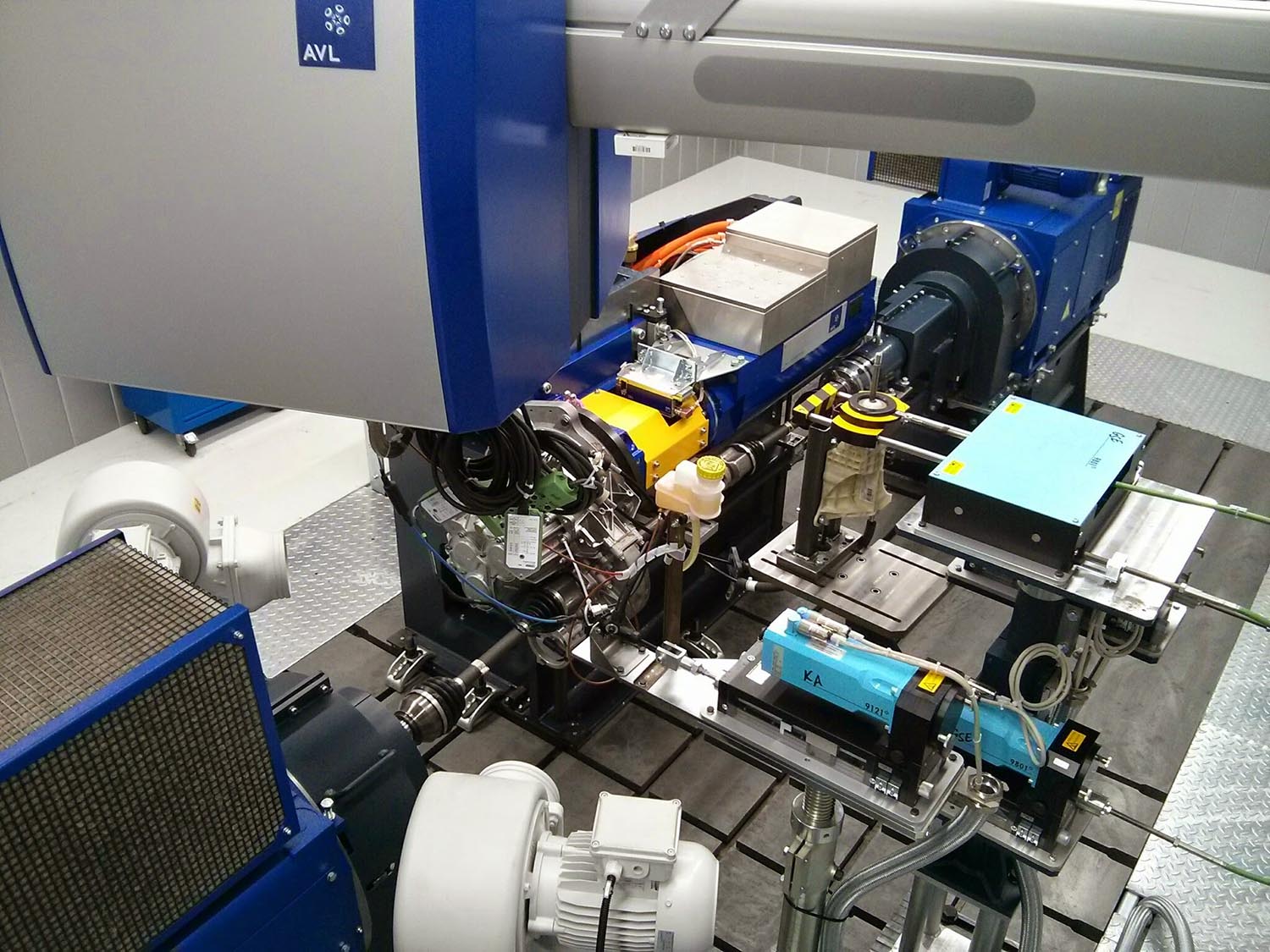

Stanowisko AVL 412/402 do wytrzymałościowych i dynamicznych badań skrzyń biegów oraz elektrycznych osi napędowych

Durability and dynamic testing of gearboxes/transmissions and e-axles – AVL 412/402 testbed

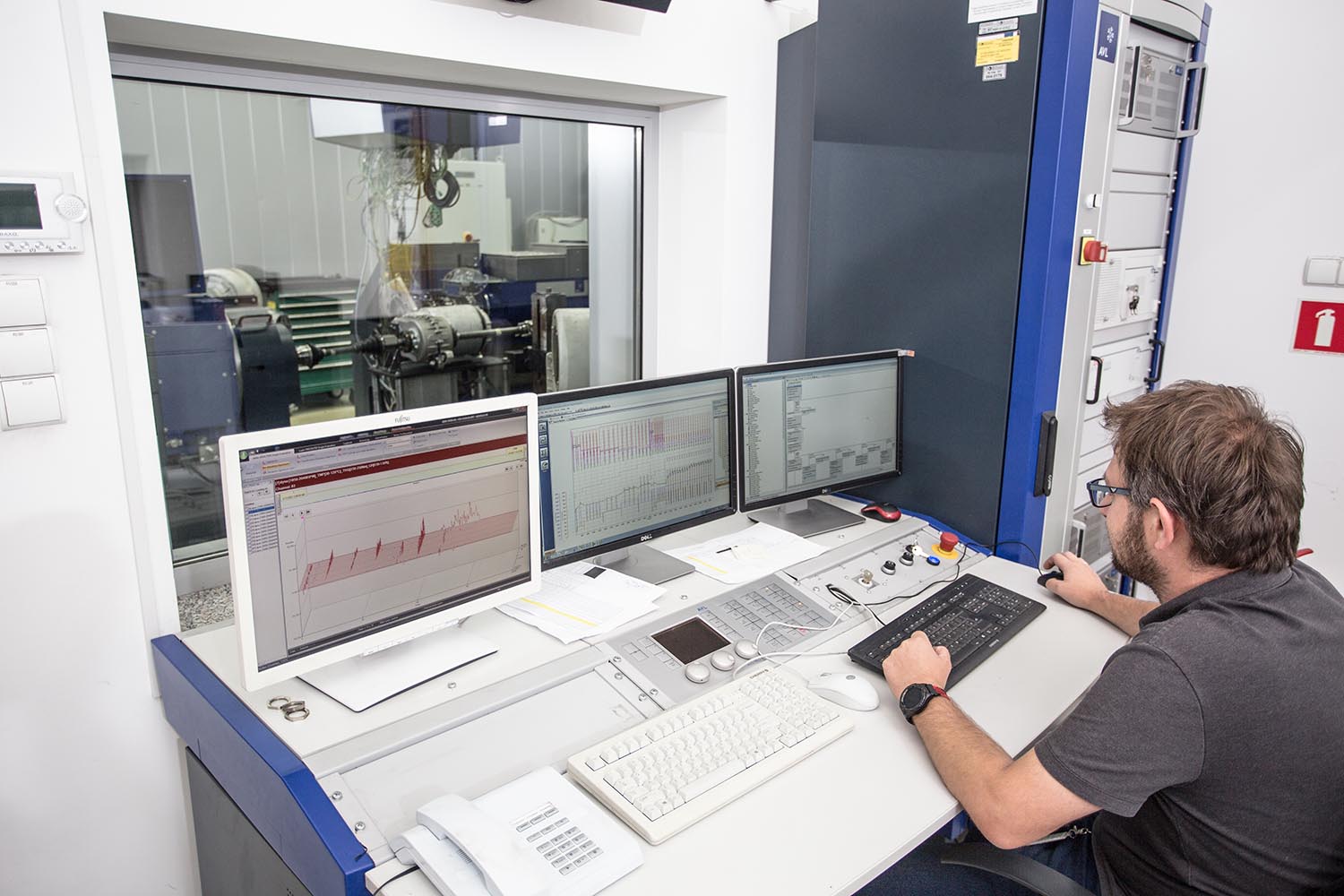

  • Stanowisko AVL 412/402 – panel sterowniczy

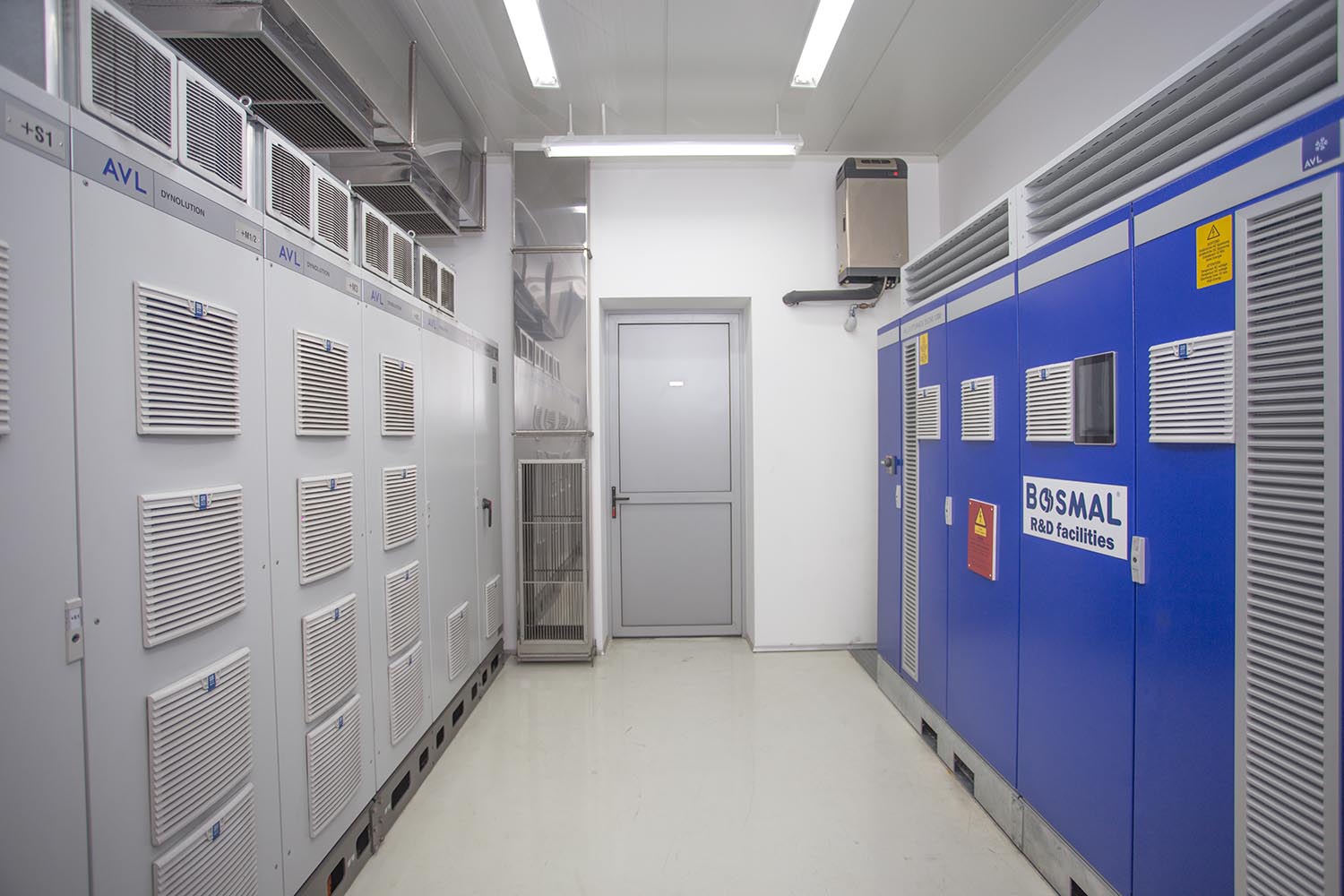

  • Stanowisko AVL 412/402 – szafy sterownicze

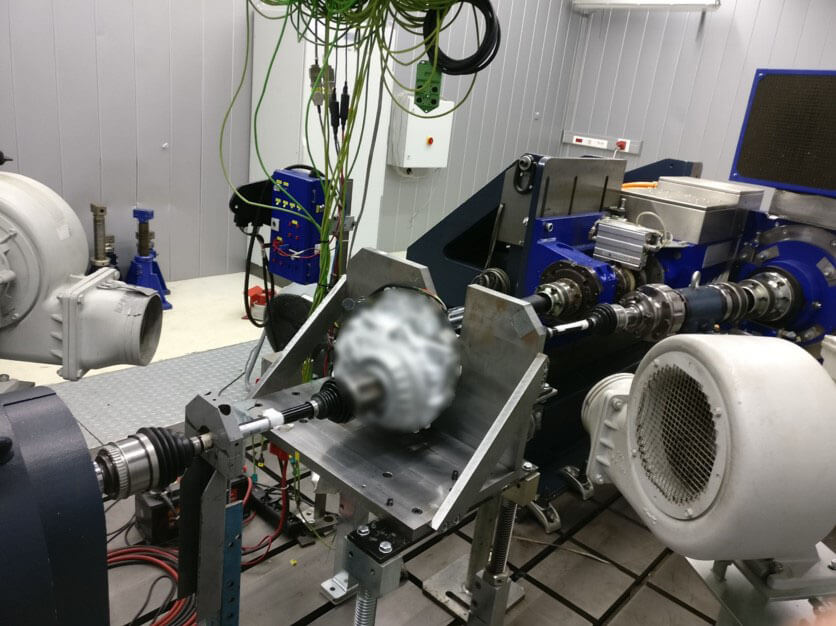

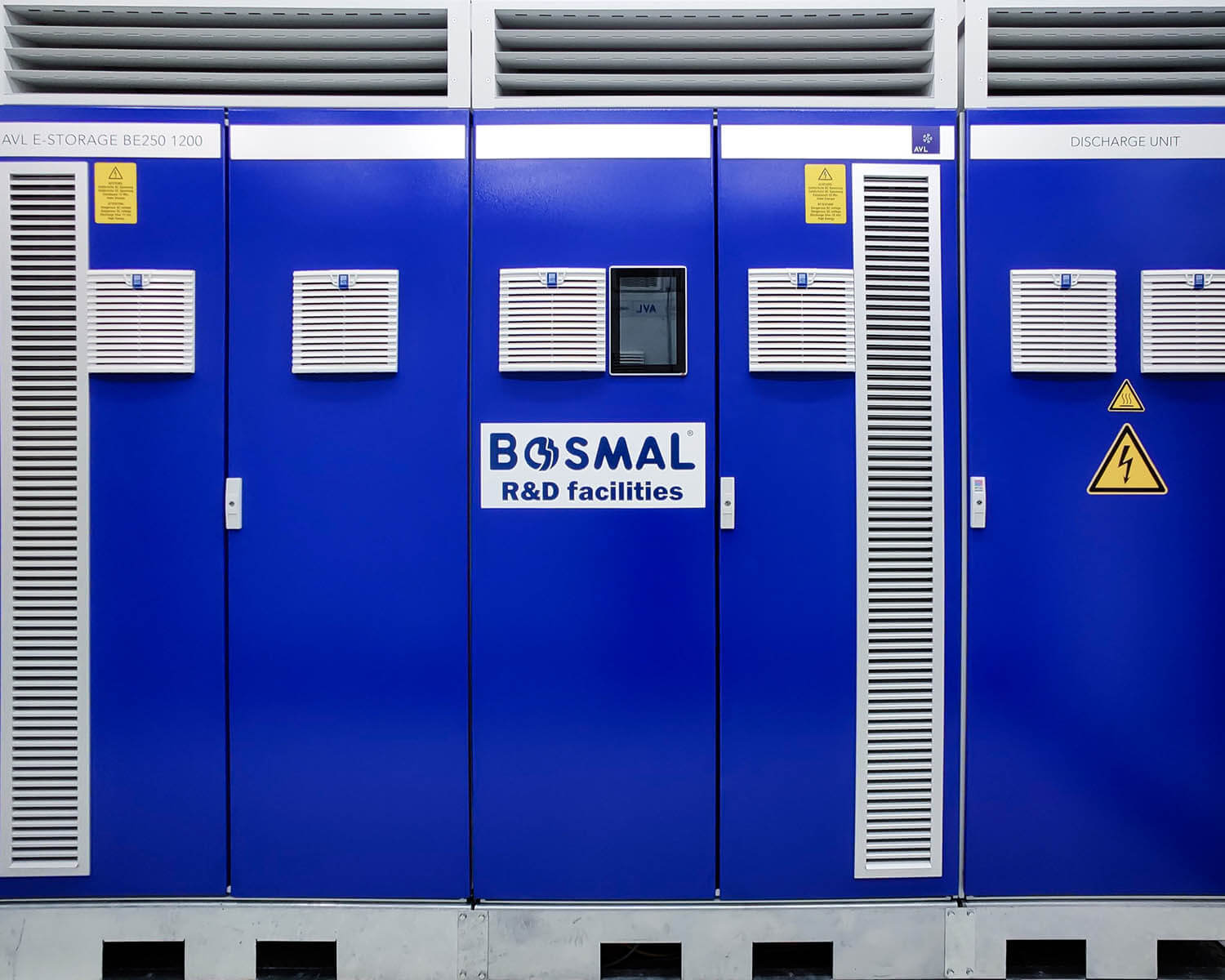

Emulator Baterii 250 kW

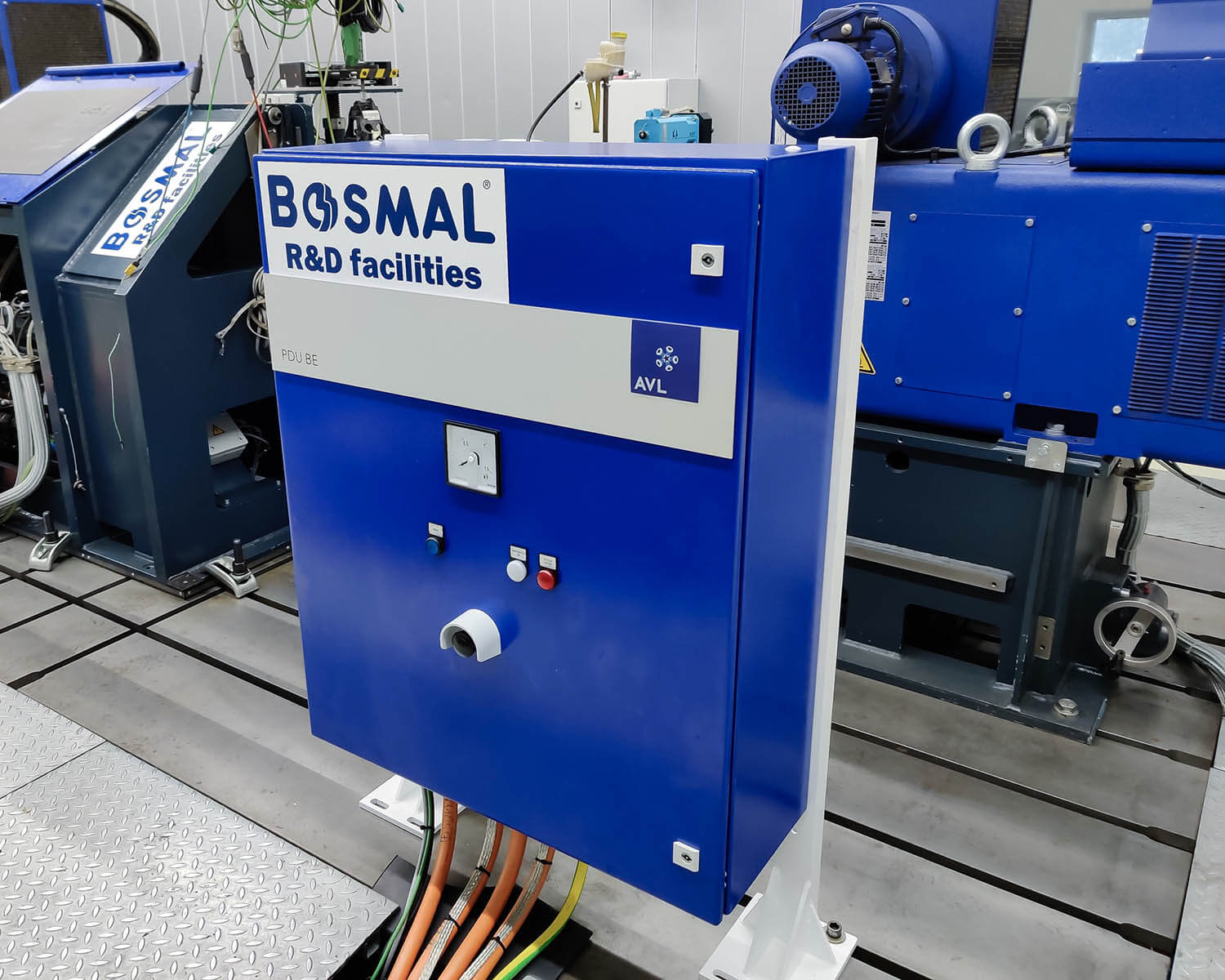

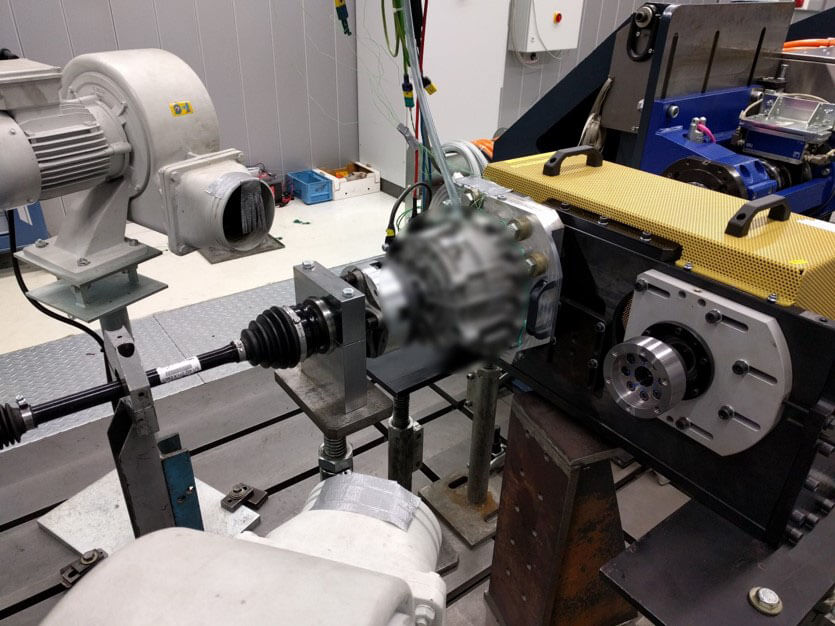

Emulator baterii zintegrowany ze stanowiskiem do badań układów napędowych umożliwia przeprowadzanie badań kompletnych elektrycznych osi napędowych (silnik, przekładnia, inwerter, półosie) oraz hybrydowych skrzyń biegów w układzie poprzecznym, w symulowanych warunkach eksploatacji (symulacja pojazdu oraz jego baterii a także drogi i kierowcy).

Hamownie silnikowe

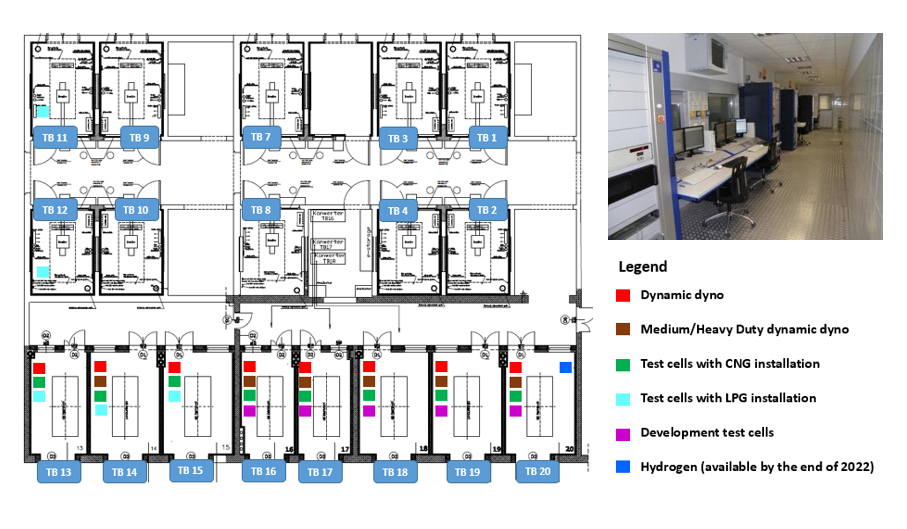

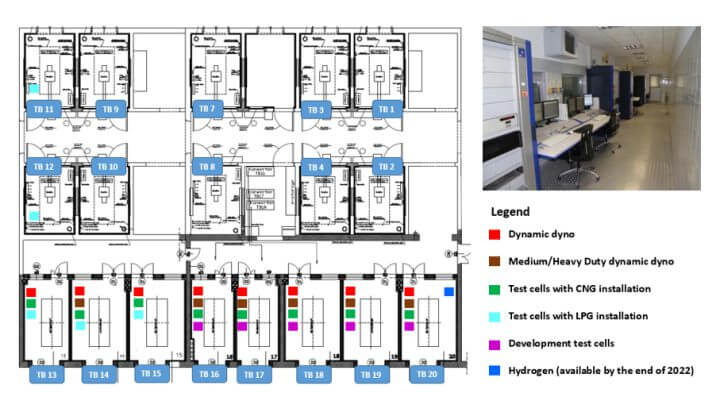

18 nowoczesnych stanowisk badawczych

  • 10 hamowni z hamulcami elektro-wirowymi o mocy od 10 kW do 470 kW
  • 8 hamowni dynamicznych o mocy od 250 kW do 560 kW
  • 3 hamownie do badań hybrydowych układów napędowych (LD/ MD/ HD), wyposażone w e-storage
  • Paliwa zasilające: benzyna, olej napędowy, biopaliwa (do stanowisk możemy doprowadzać różne rodzaje paliw płynnych w zależności od przeprowadzanego badania), LPG i CNG oraz wodór

Hamownie podwoziowe dla pojazdów z układami napędowymi ICE, hybrydowymi, hybrydowymi typu plug-in (PHEV) i w pełni elektrycznymi (BEV)

Chassis dyno facilities for vehicles with ICE, hybrid, plug-in hybrid (PHEV) and fully electric (BEV) powertrains

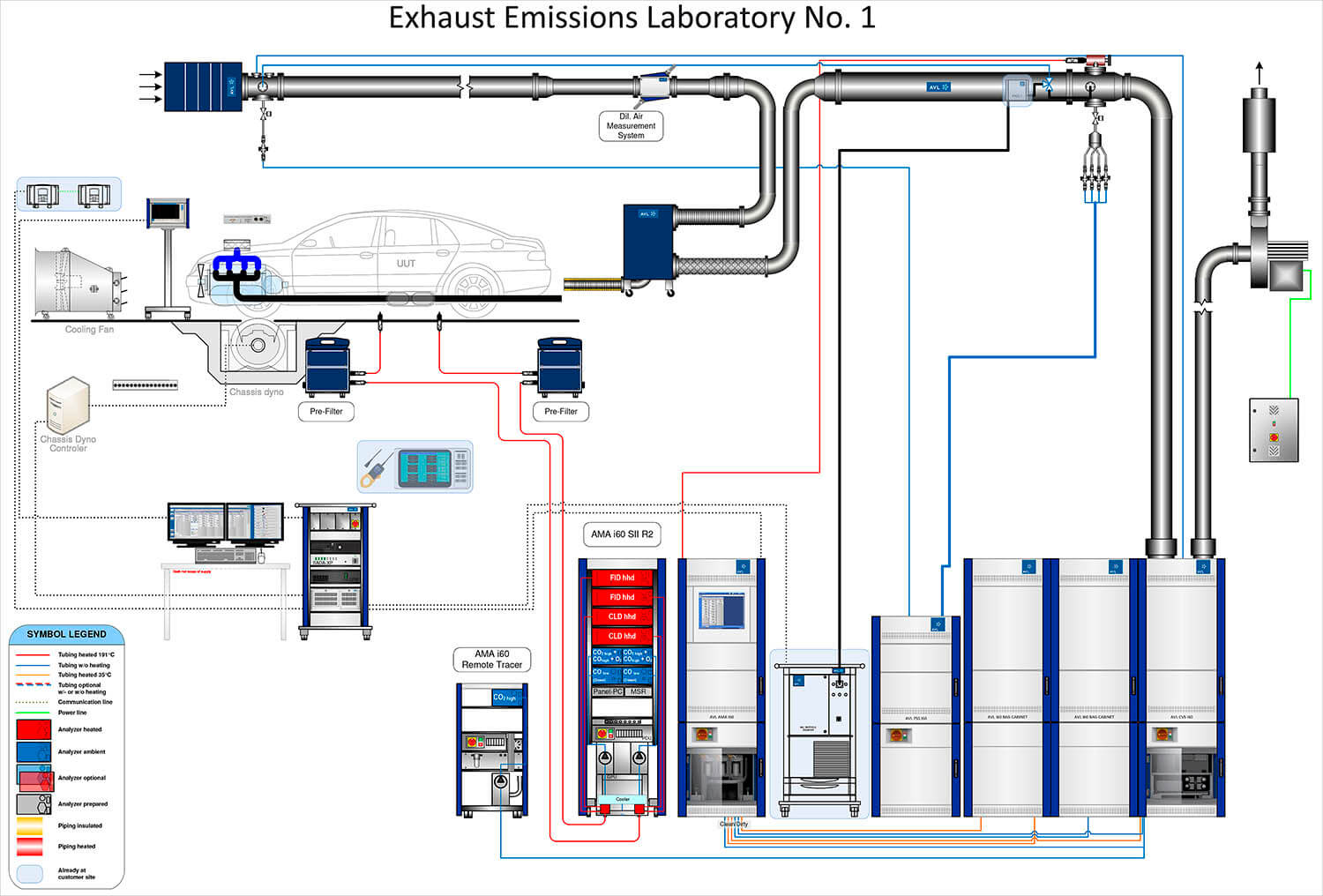

Laboratorium Emisji nr 1

Urządzenia

  • Zestaw analizatorów spalin – AVL AMA i60 D1 LE
  • Zestaw analizatorów spalin – AVL AMA i60 R2
  • System poboru spalin – AVL CVS i60 LD LE
  • System poboru cząstek stałych – AVL PSS i60 SD
  • Licznik cząstek stałych – AVL 489 APC plus
  • Komora klimatyczna: od 14°C do 30°C
  • Hamownia podwoziowa AVL 2WD

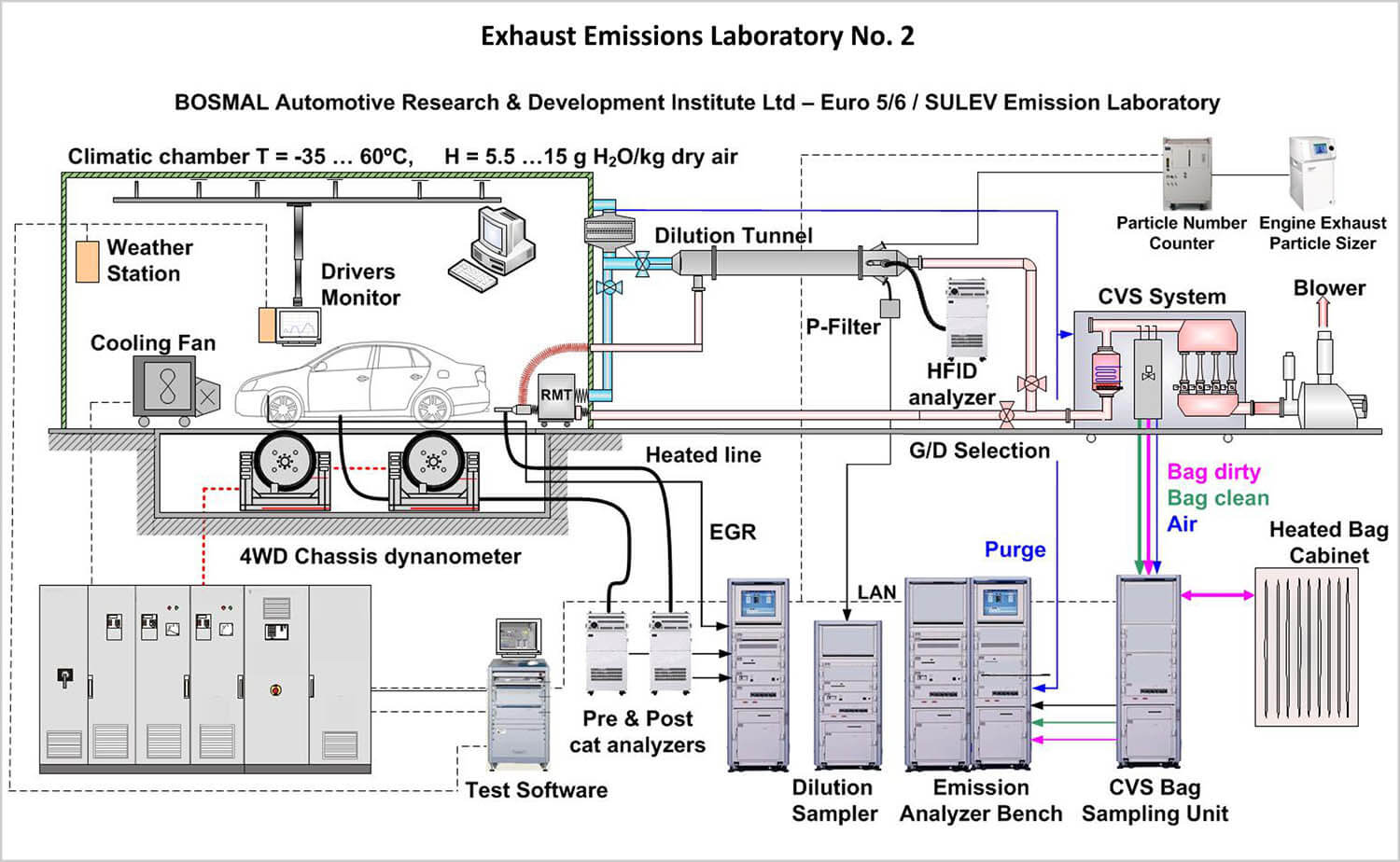

Laboratorium Emisji nr 2

Urządzenia

  • Zestaw analizatorów spalin – HORIBA MEXA 7400 HTRLE
  • Zestaw analizatorów spalin – HORIBA MEXA 7500 DEGR
  • System poboru spalin – HORIBA CVS 7400 S
  • System poboru cząstek stałych – HORIBA DLS 7100 E
  • Licznik cząstek stałych – HORIBA MEXA-2000 SPCS
  • Komora klimatyczna WEISS WK 643’/35-60/Ro, o zakresie temp. od -35°C do 60°C
  • Hamownia podwoziowa AVL 4WD

Mobilne systemy do pomiaru emisji spalin (PEMS – Portable Emissions Measurement System)

Systemy te przeznaczone są do pomiaru emisji spalin ze wszystkich rodzajów pojazdów drogowych (lekkich – LDV i ciężkich – HDV) w rzeczywistych warunkach jazdy (RDE) oraz maszyn pozadrogowych (NRMM) podczas pracy.
BOSMAL ma do Państwa dyspozycji 3 przenośne systemy pomiaru emisji spalin znanych światowych producentów: AVL i HORIBA. Systemy PEMS mierzą zarówno składniki gazowe, jak i liczbę cząstek stałych (PN23 i PN10).

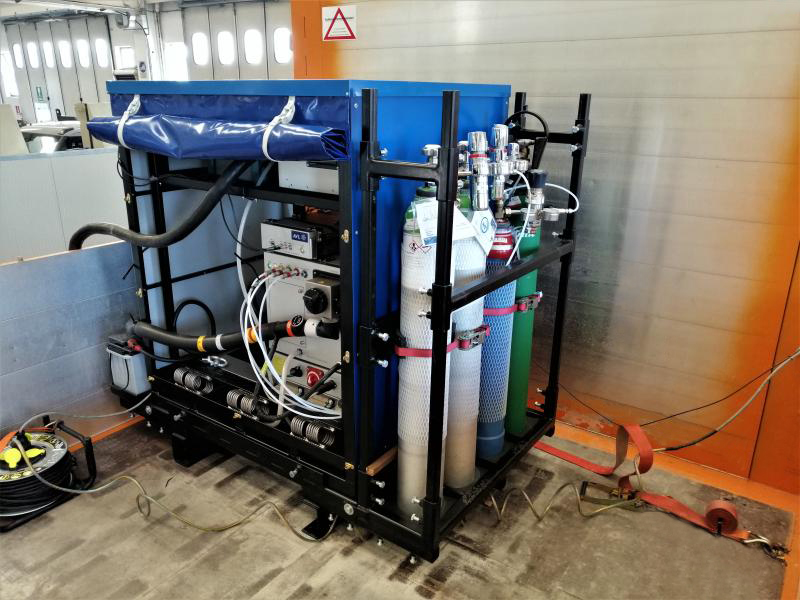

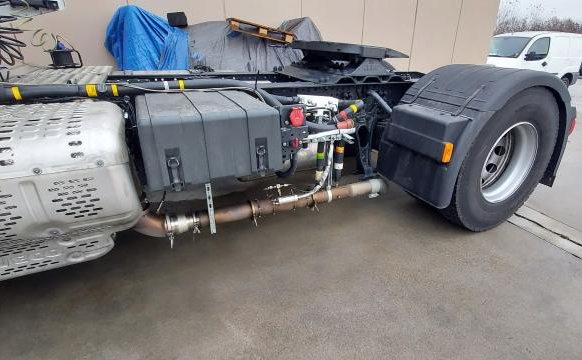

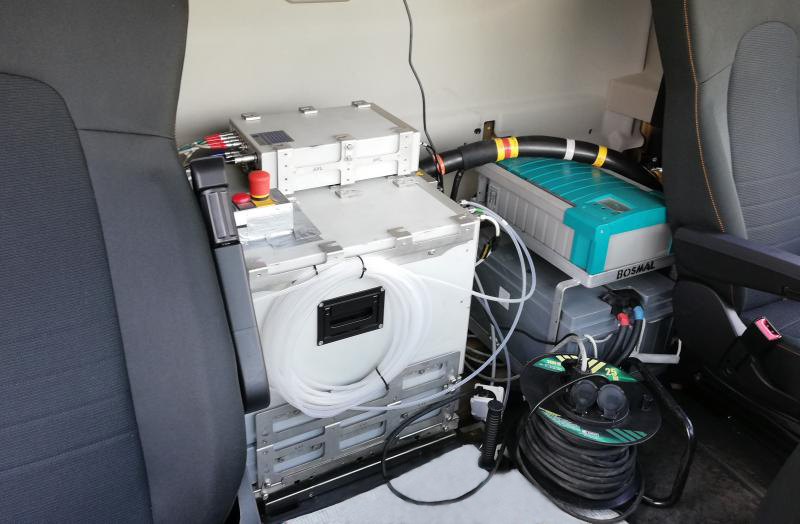

System AVL M.O.V.E.

  • Moduł analizatorów GAS PEMS 493:
    • THC: 0 – 30000 ppmC1
    • NO: 0 – 5000 ppm
    • NO2: 0 – 2500 ppm
    • CO: 0 – 5 vol%
    • CO2: 0 – 20 vol%
  • Licznik cząstek stałych PN PEMS iS 496:
    • PN: 0 – 2·107 #/cm3
  • Komputer zarządzający
  • Rozdzielacz zasilania
  • Zasilacz prądowy wraz z rozdzielaczem
  • Moduł pomiarowy przepływu spalin EFM 495:
    • Zakres przepływu: 0 – 45 m3/min
  • Przepływomierze spalin: 2”, 2.5”, 3”, 4”, 5”
  • Stacja pogodowa
  • Moduł GPS
  • Adapter OBD

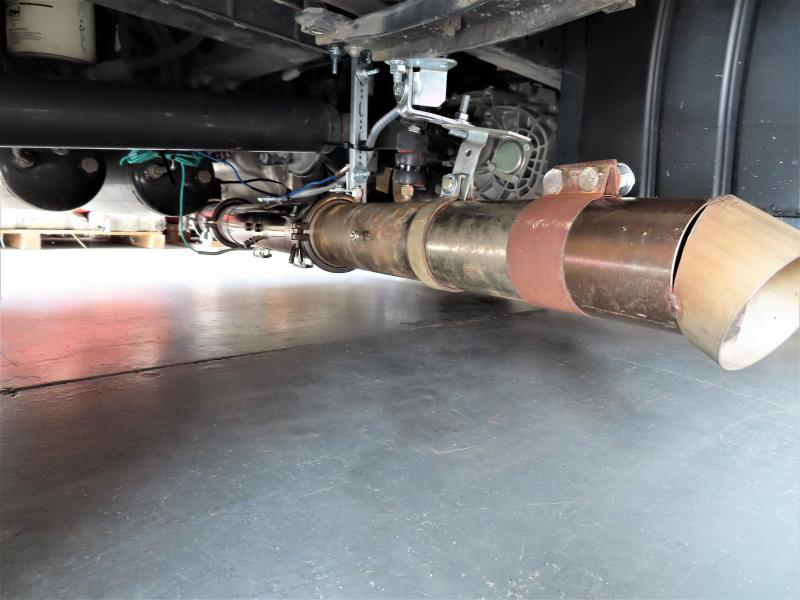

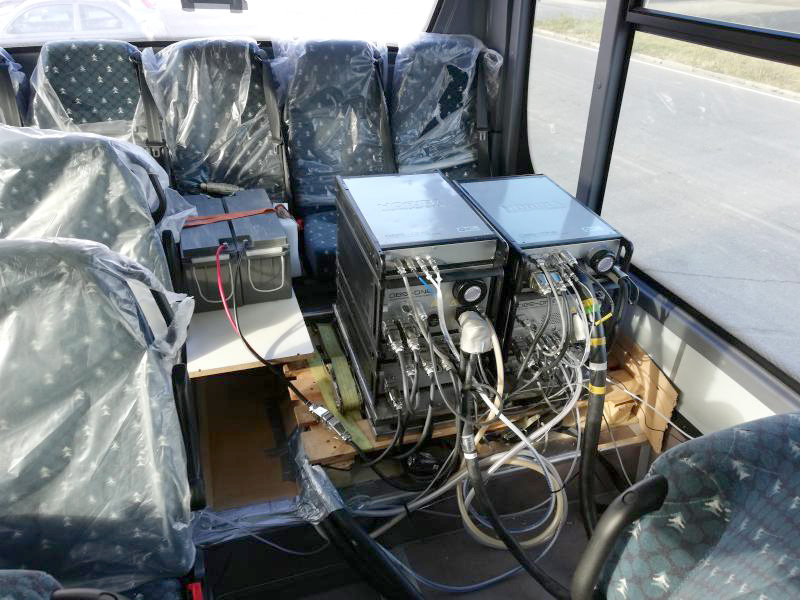

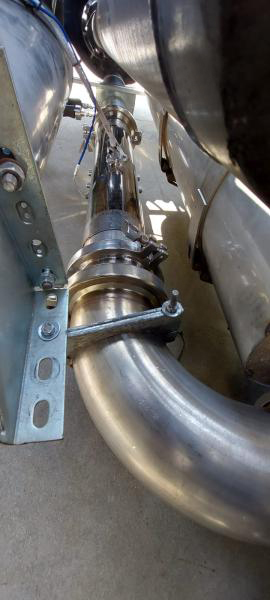

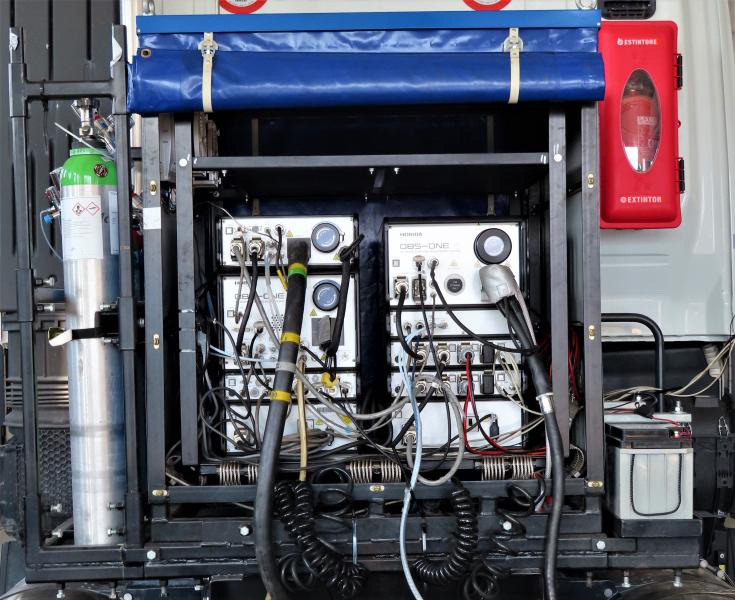

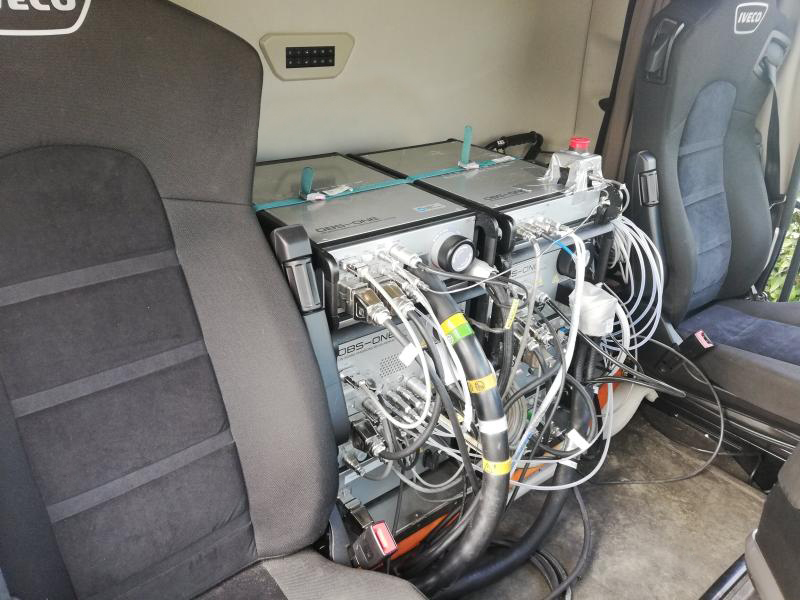

System Horiba OBS-ONE GS12 PN23

  • Moduł analizatorów OBS ONE-GS-GA:
    • NO: 0 – 3000 ppm
    • NOx: 0 – 3000 ppm
    • CO: 0 – 10 vol%
    • CO2: 0 – 20 vol%
  • Moduł analizatora THC OBS-ONE-GS-FA:
    • THC: 0 – 10000 ppmC1
  • Komputer zarządzający OBS-ONE-CC
  • Licznik cząstek stałych OBS-ONE-PN23
    • PN: 0 – 5·107 #/cm3
  • Rozdzielacz zasilania OBS-ONE-PE
  • Zasilacz prądowy OBS-ONE-PS
  • Moduł pomiaru przepływu spalin OBS-ONE-PF
  • Rodzaje przepływomierzy: BL, CL, EH, FH, GH:
    • Zakres przepływu: 0 – 45 m3/min
  • Stacja pogodowa
  • Moduł GPS
  • Adapter OBD

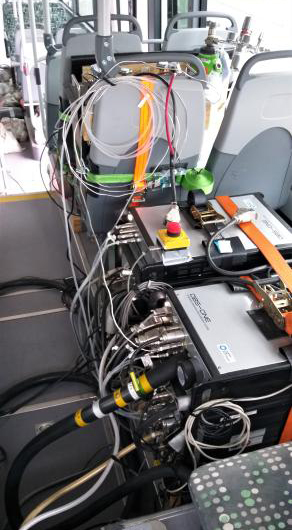

System Horiba OBS-ONE GS12 PN10

  • Moduł analizatorów OBS ONE-GS-GA:
    • NO: 0 – 3000 ppm
    • NOx: 0 – 3000 ppm
    • CO: 0 – 10 vol%
    • CO2: 0 – 20 vol%
  • Moduł analizatora THC OBS-ONE-GS-FA:
    • THC: 0 – 10,000 ppmC1
  • Komputer zarządzający OBS-ONE-CC
  • Licznik cząstek stałych OBS-ONE-PN23
    • PN: 0 – 5·107 #/cm3
  • Rozdzielacz zasilania OBS-ONE-PE
  • Zasilacz prądowy OBS-ONE-PS
  • Moduł pomiaru przepływu spalin OBS-ONE-PF
  • Rodzaje przepływomierzy: DH, EH, FH:
    • Zakres przepływu: 0 – 30 m3/min
  • Stacja pogodowa
  • Moduł GPS
  • Adapter OBD
