Prezentacja wybranych metod badawczych i aparatury – część 2
![](https://bosmal.com.pl/wp-content/uploads/2024/04/downloads-hero-img.jpg)
Na stronie:
- Aparatura do badań właściwości fizykochemicznych materiałów i wyrobów, w tym badań właściwości estetycznych i użytkowych

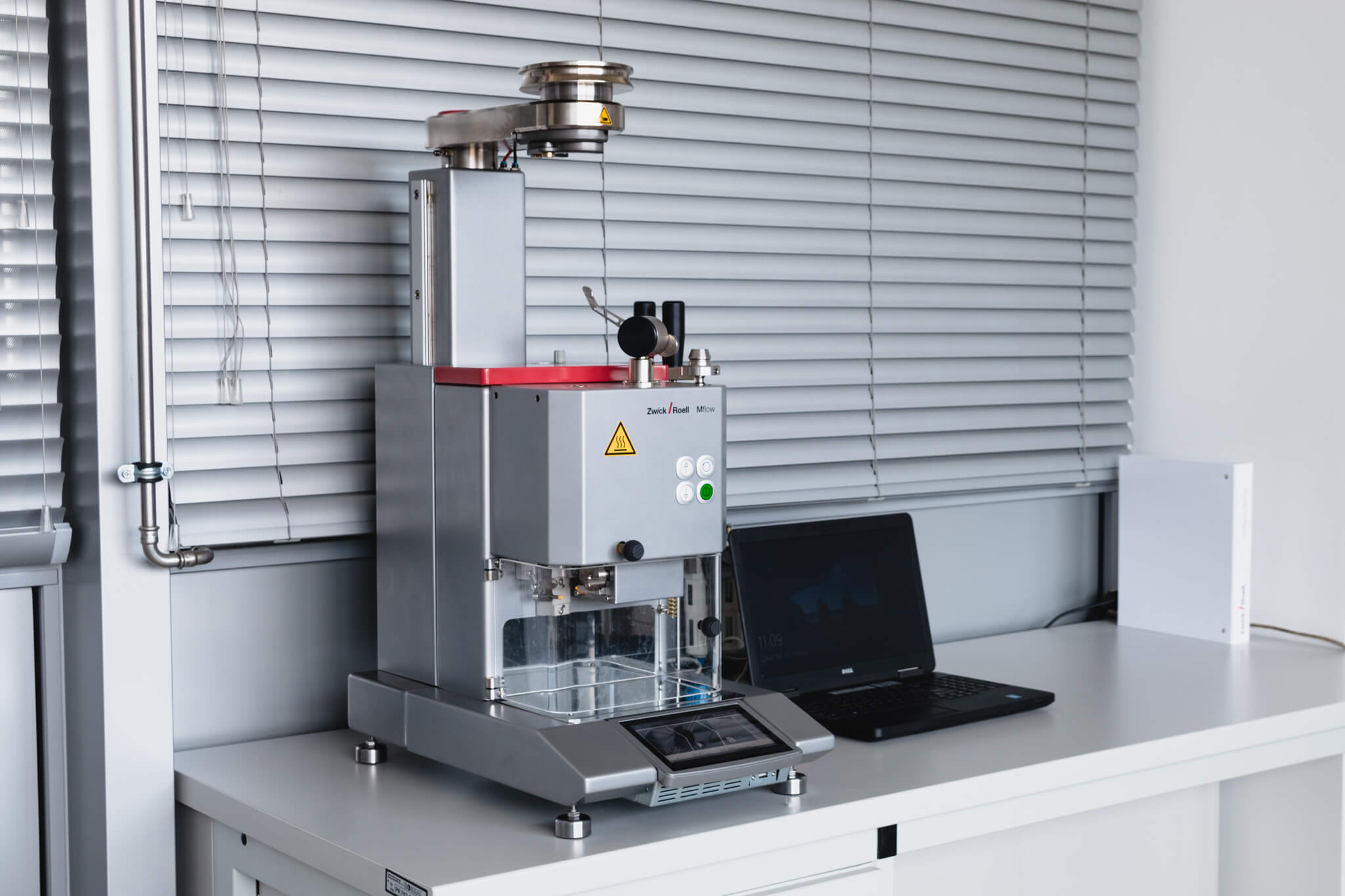

- Plastometr ZwickRoell Mflow

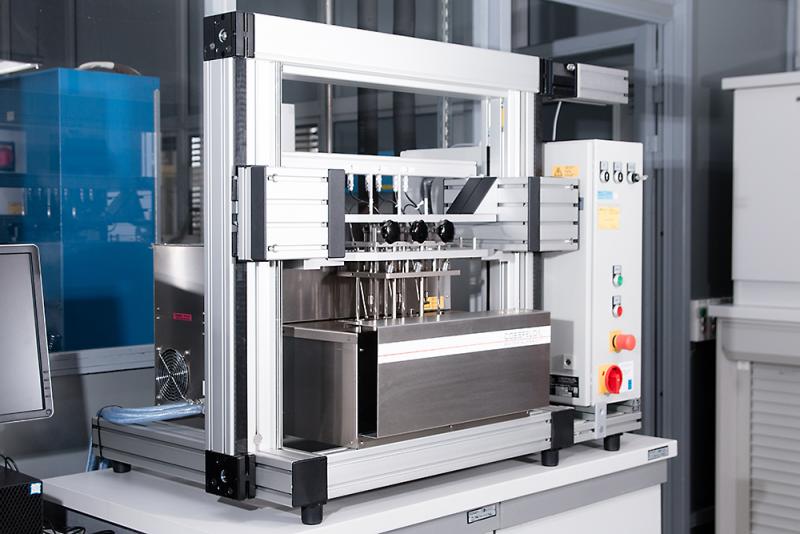

- Urządzenie do testów Vicat/HDT firmy Coesfeld
- Miernik grubości powłok MiniTest
- Tester badania odporności na zginanie wg ISO 1519

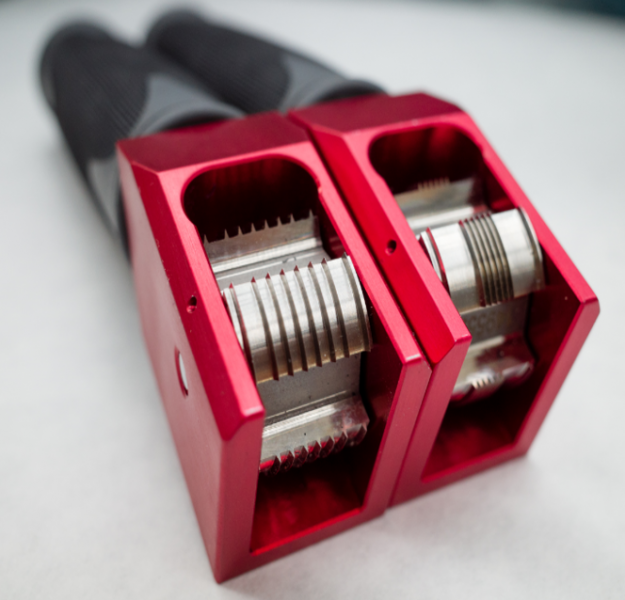

- Noże jedno- i wieloostrzowe do badania Cross-cut

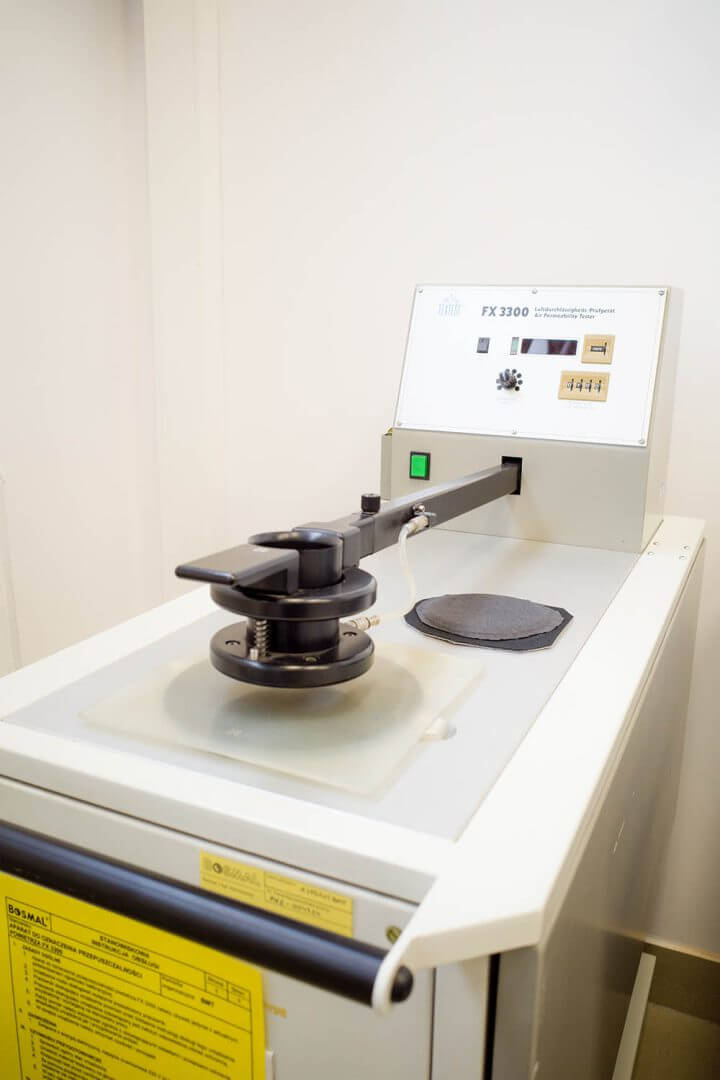

- Aparat do oznaczania przepuszczalności powietrza FX 3300 firmy Textest AG
- Aparat do oznaczenia wody metodą Karla Fischera

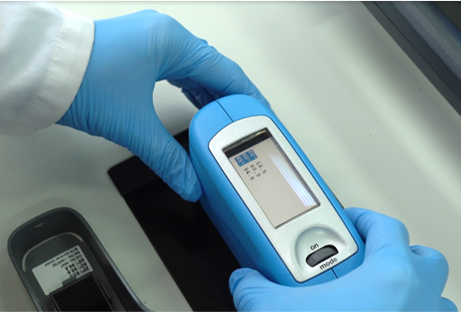

- Połyskomierz micro-Tri-gloss BYK 20°/60°/85°

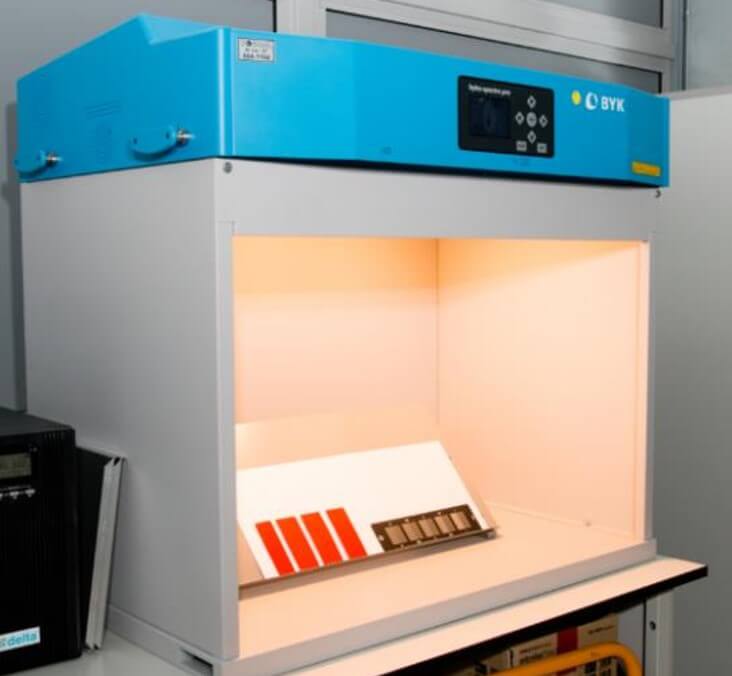

- Byko-spectra pro – kabina świetlna do oceny wizualnej barwy
- Aparatura do badań odporności wyrobów na uderzenie
- Aparatura do badań odporności powłok na ścieranie i zarysowania
- Urządzenia do badania palności
Zobacz więcej:
Prezentacja wybranych metod badawczych i aparatury – część 1
Na stronie znajdziesz m.in. działy:
- Analizatory elementarne
- Chromatografia
- Spektrometria
- Spektrofotometry VIS
- Spektrofotometryczne pomiary barwy
- Spektroskopia w podczerwieni FTIR
- Pomiary spektroradiometryczne
- Analiza termiczna
- Techniki mikroskopowe
- Aparatura do badań emisji z materiałów i zapachu
- Laboratorium i aparatura do badań czystości technicznej
- Aparatura do badań produktów naftowych i cieczy eksploatacyjnych
Prezentacja wybranych metod badawczych i aparatury – część 3
Na stronie znajdziesz m.in. działy:
- Pozostała, wybrana aparatura do badań części i zespołów samochodowych
- Wybrana infrastruktura badawcza do badań pojazdów, emisji spalin, silników i układów napędowych. Badania stanowiskowe i drogowe
- Pozostała aparatura do badań innych urządzeń i maszyn

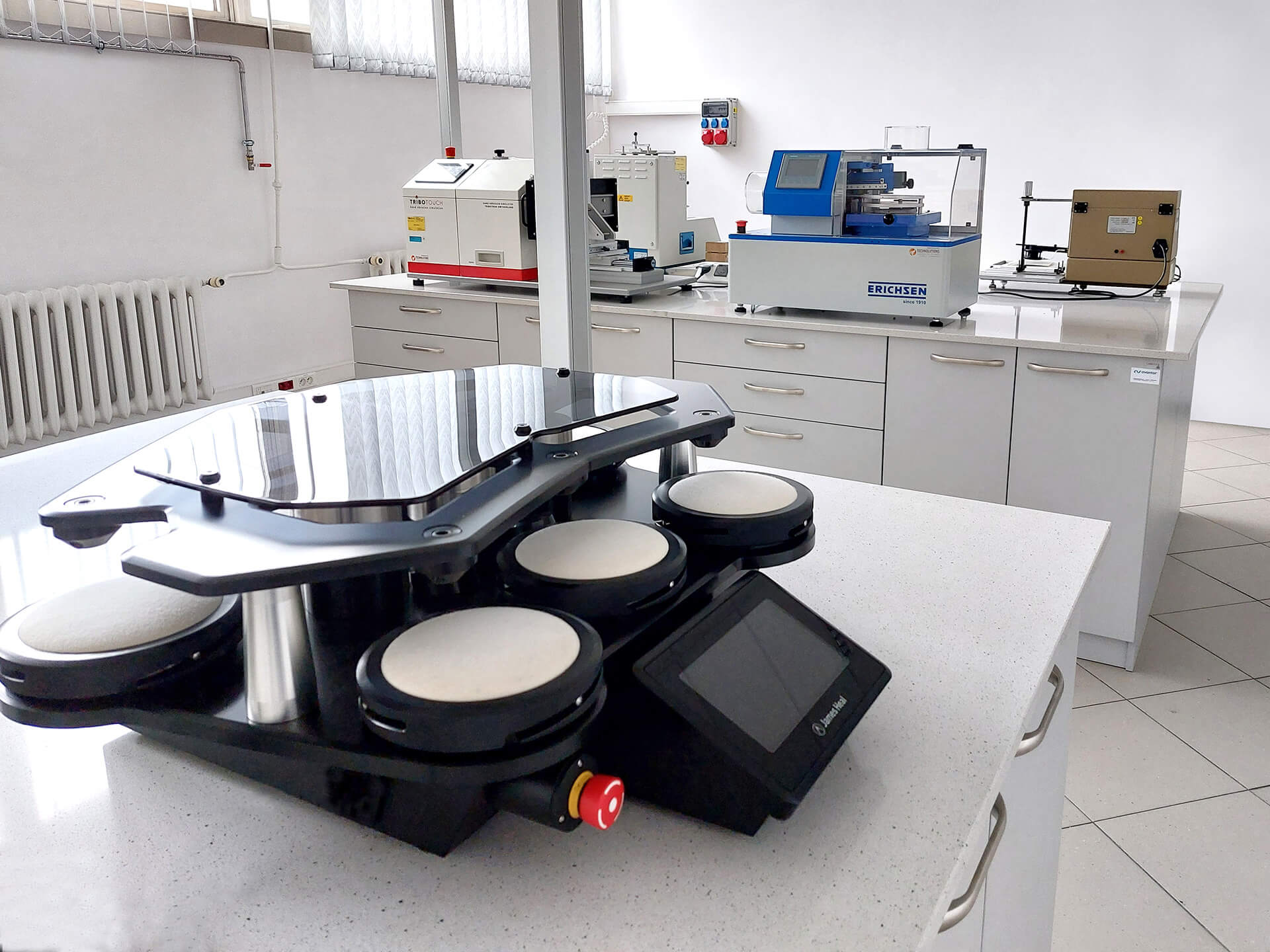

Aparatura do badań właściwości fizykochemicznych materiałów i wyrobów, w tym badań właściwości estetycznych i użytkowych

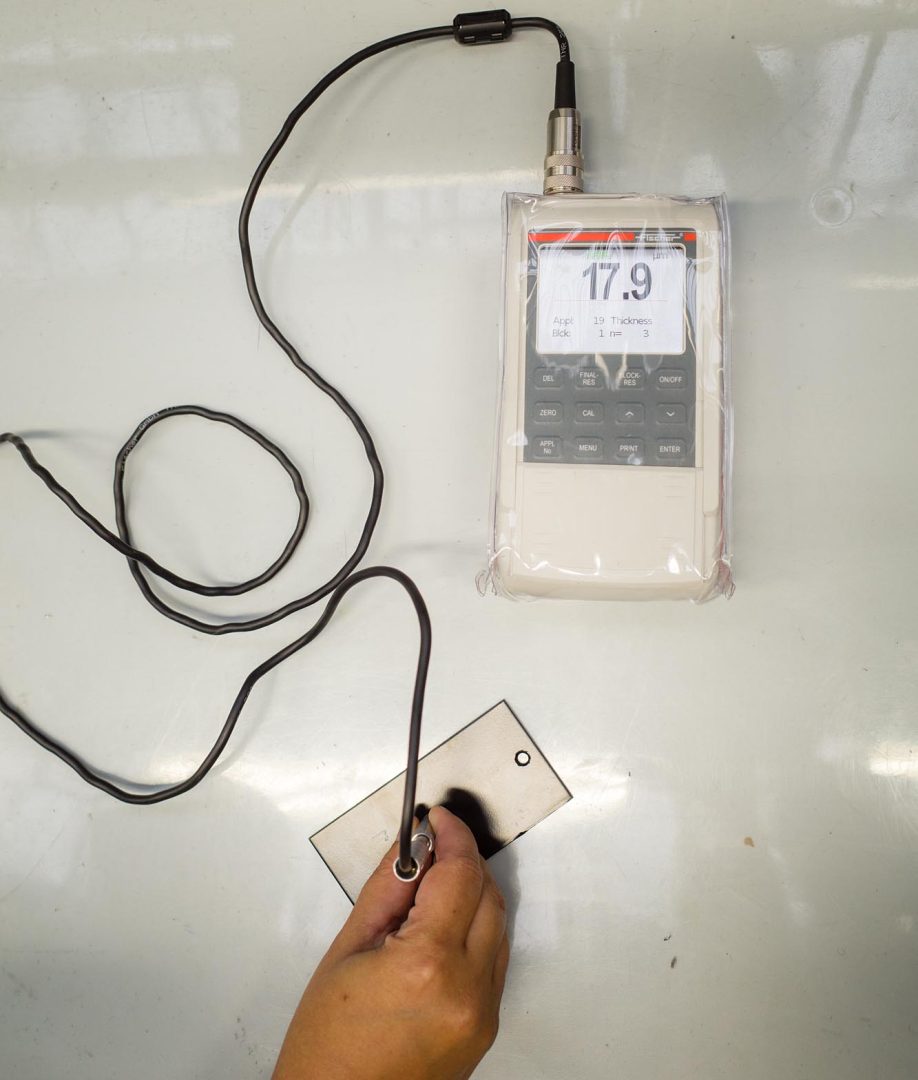

Miernik grubości powłok MiniTest

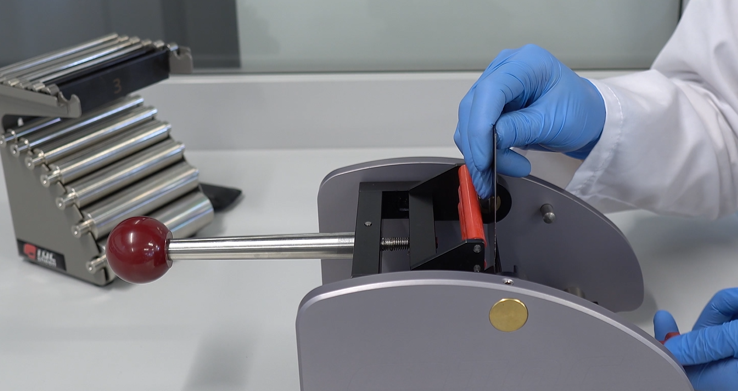

Tester badania odporności na zginanie wg ISO 1519
Urządzenie służy do określania elastyczności, rozciągliwości i przyczepności powłok podczas próby zginania. Tester ten zaprojektowano zgodnie z wymaganiami normy ISO 1519. Płytka testowa o wymiarach 50 x 100 mm zginana jest na wałku o określonej średnicy. Ocena powłoki pod względem spękań i/lub odstawania od podłoża przeprowadzana jest wzrokowo, przy pomocy lupy z podświetleniem o 10-krotnym powiększeniu.

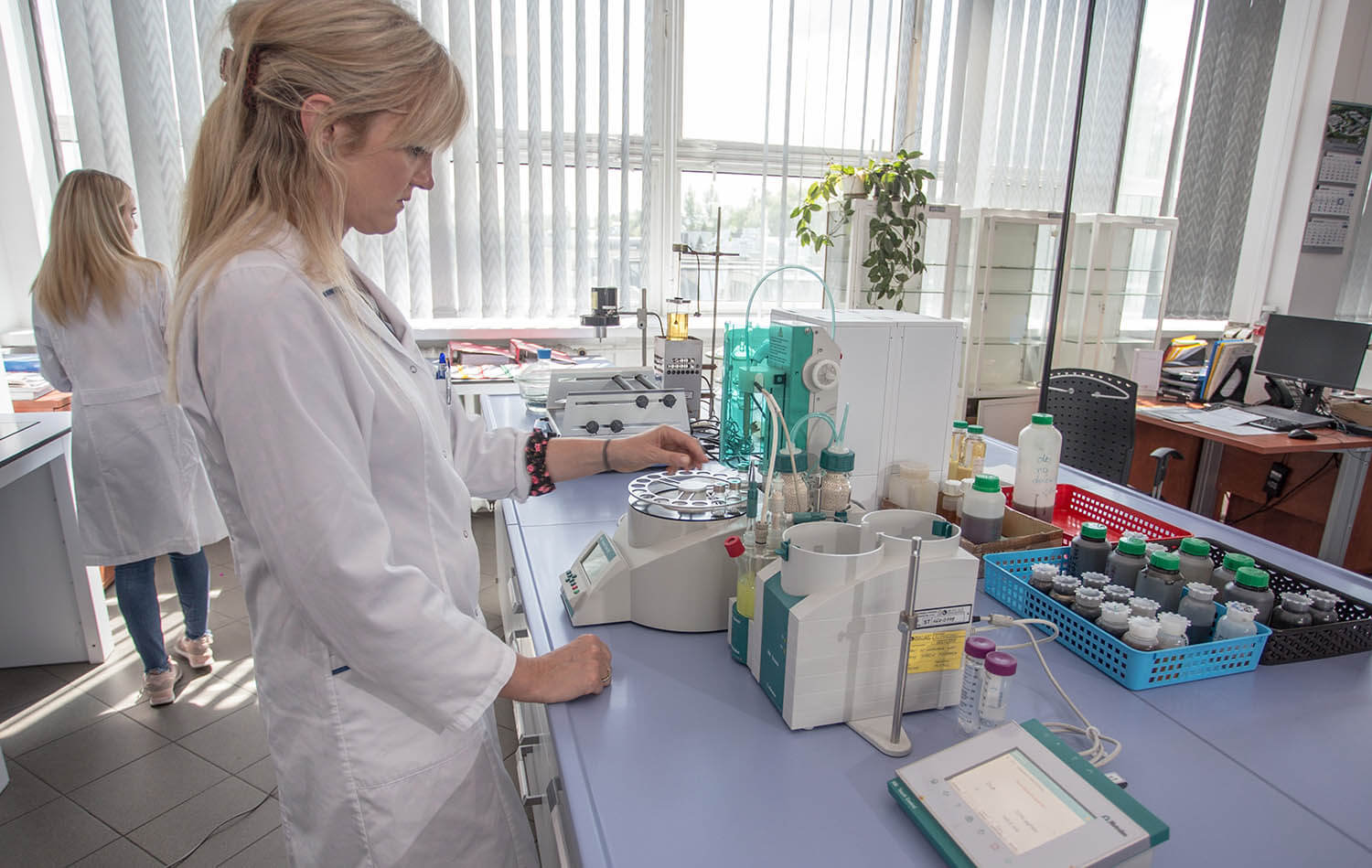

Aparat do oznaczenia zawartości wody metodą Karla Fischera
Aparat pozwala na oznaczanie zawartości wody metodą wolumetryczną i kulometryczną, na dowolnym poziomie stężenia (ppm/%). Pozwala na oznaczenie wody w próbkach tworzyw, gum, kompozytów, smarów, produktów naftowych, farb, klejów itp. W przypadku próbek nierozpuszczalnych i wolno uwalniających wodę – możliwe jest zastosowanie metody piecykowej (zakres temp. od 50°C do 250°C), z możliwością przepływu (10-150 mL/min) gazu (N2, osuszone powietrze lub inny).

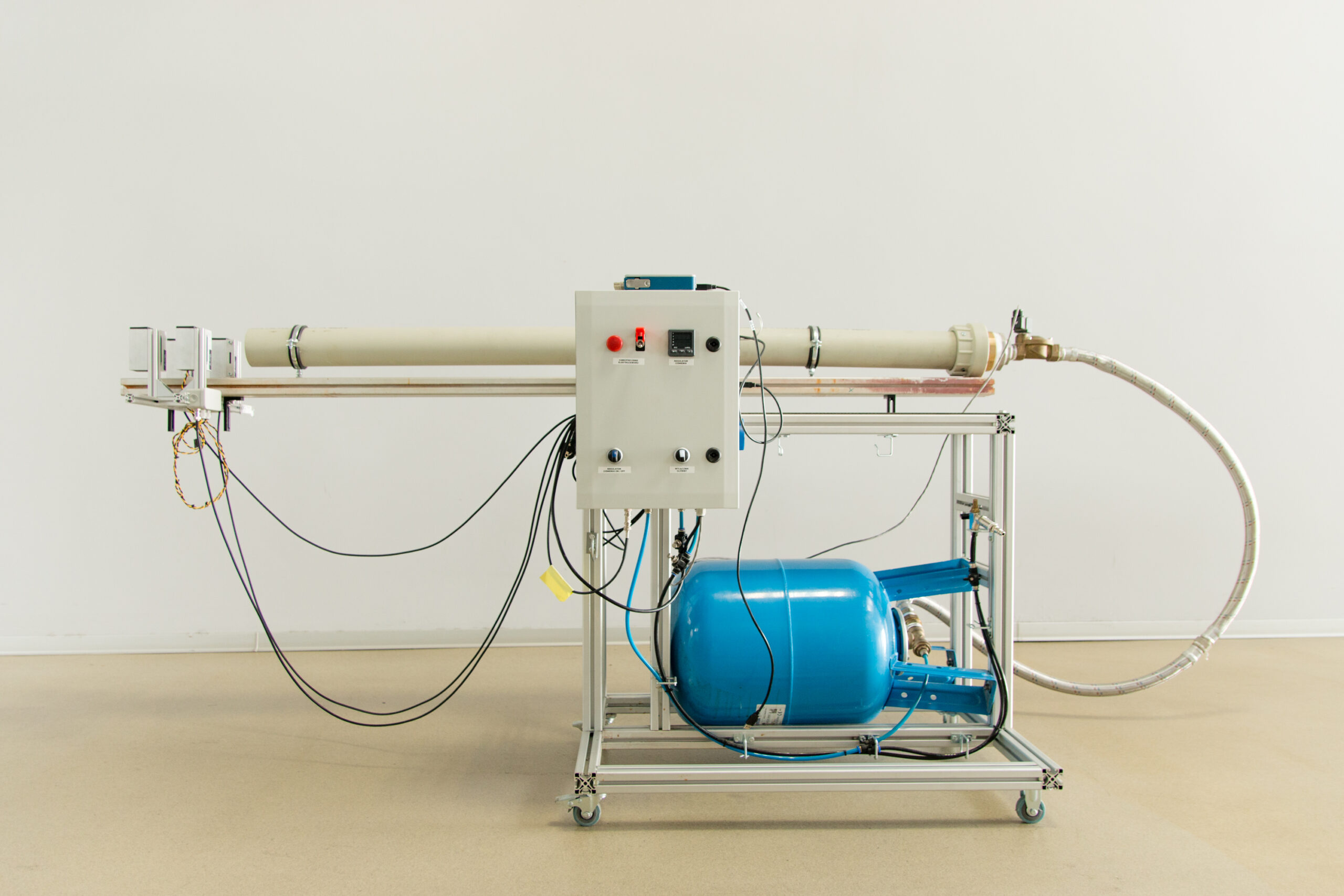

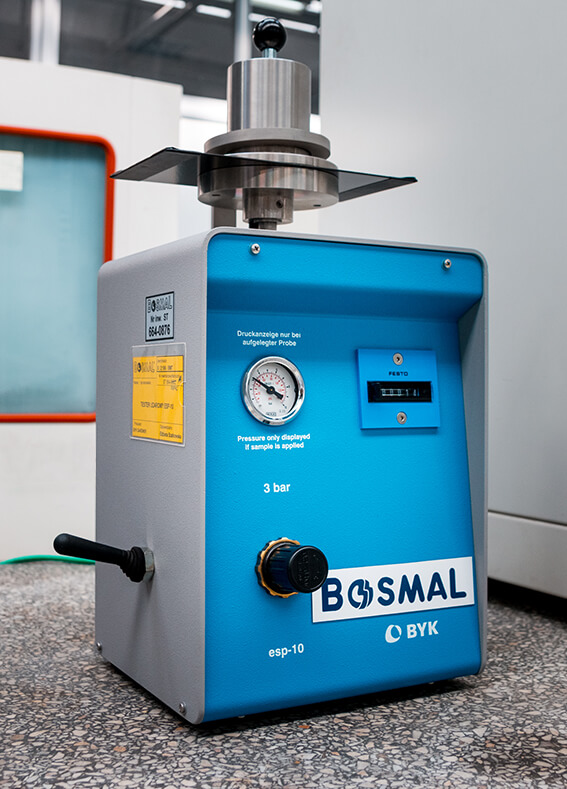

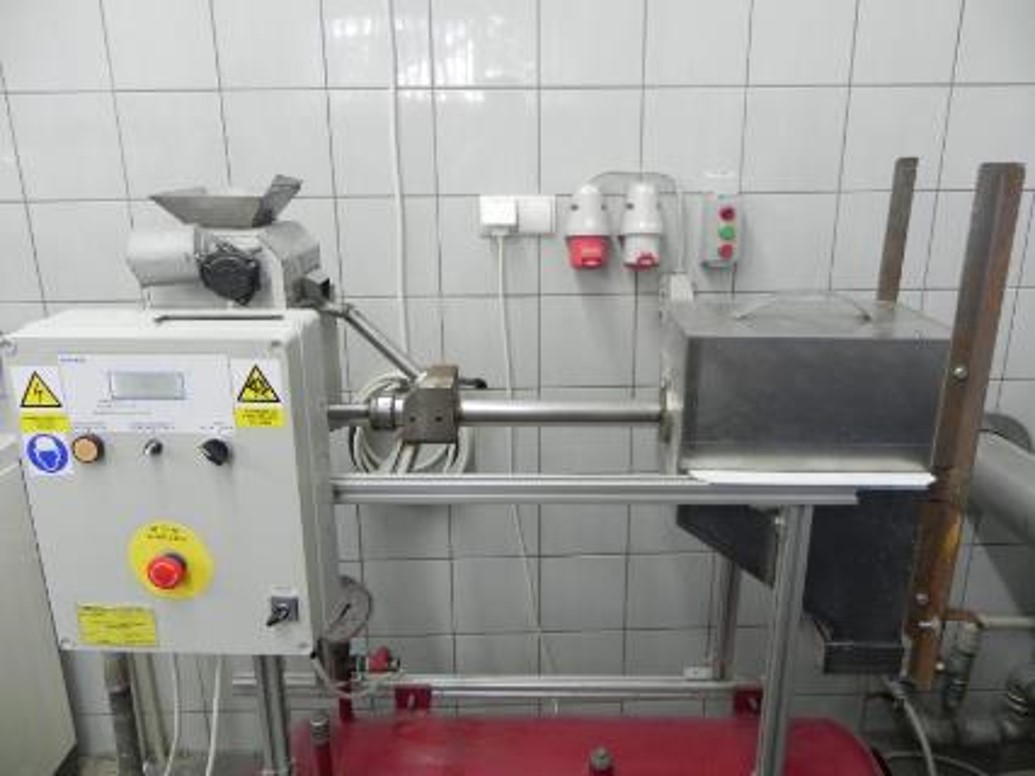

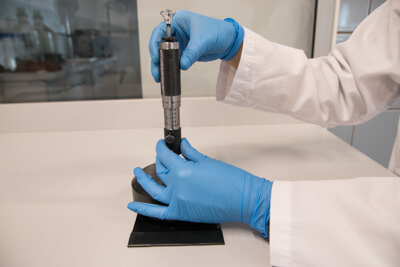

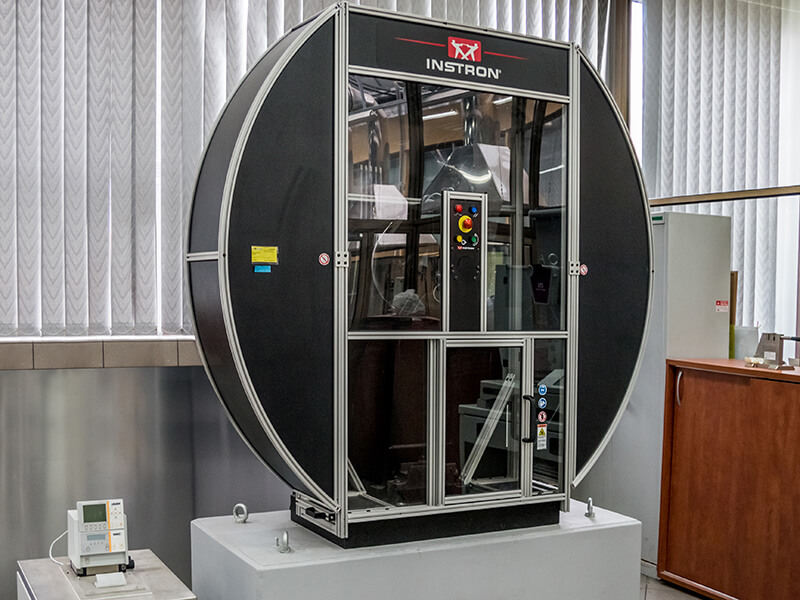

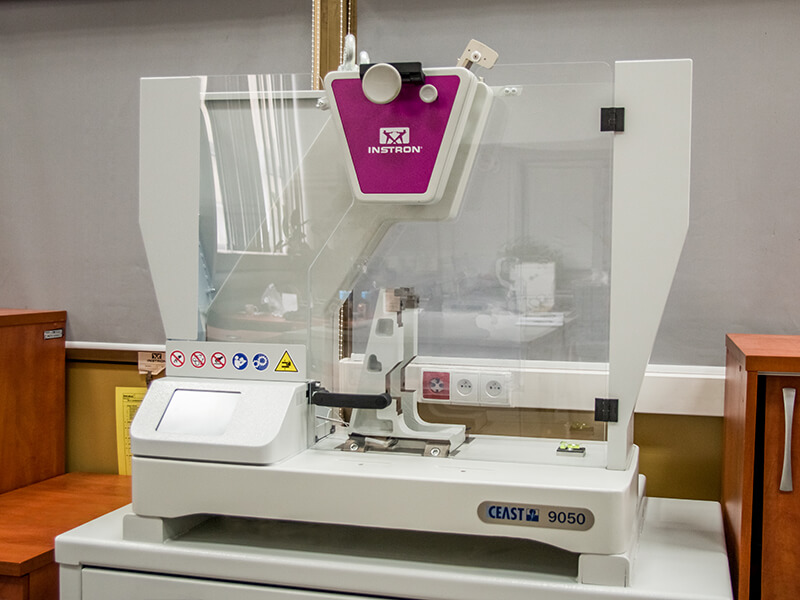

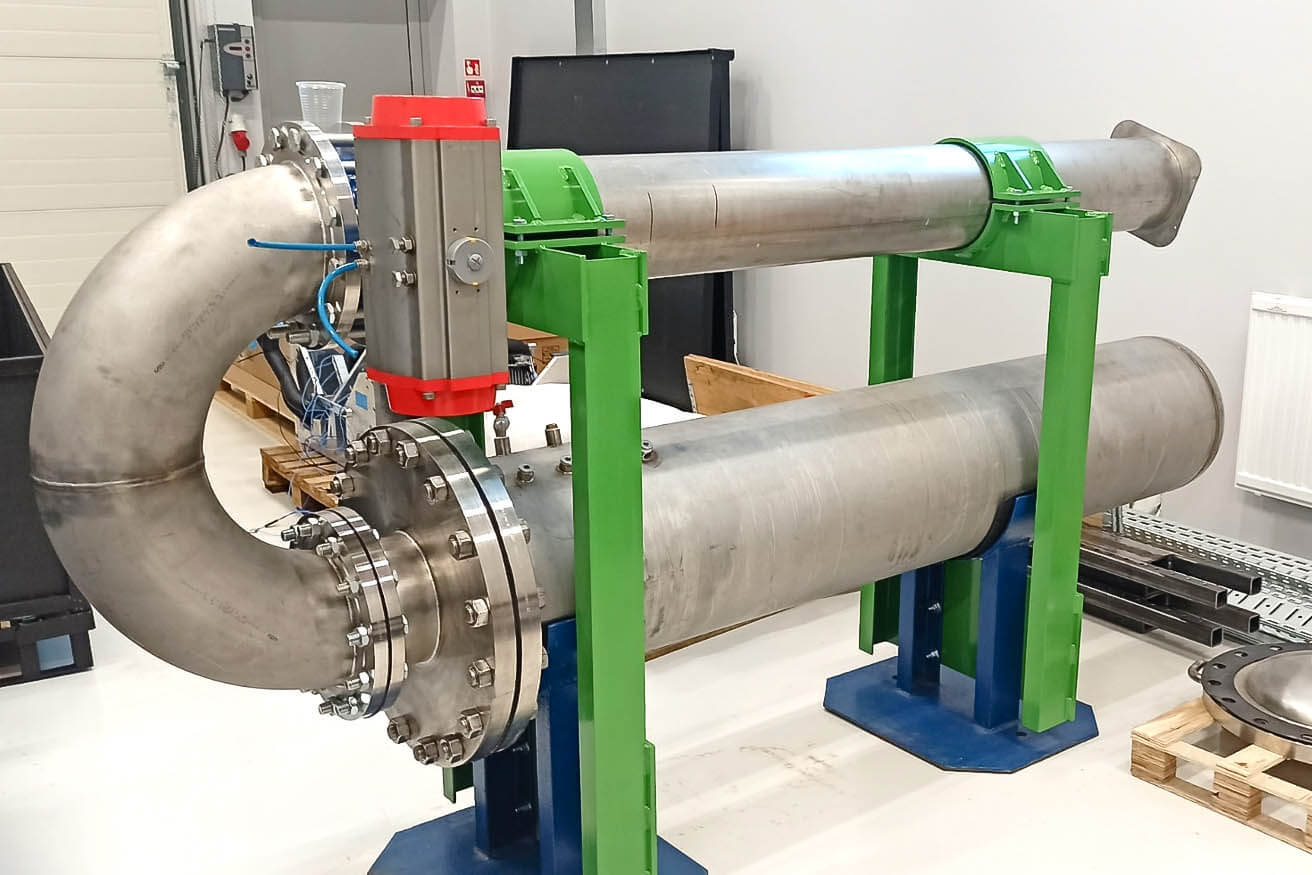

Aparatura do badań odporności wyrobów na uderzenie

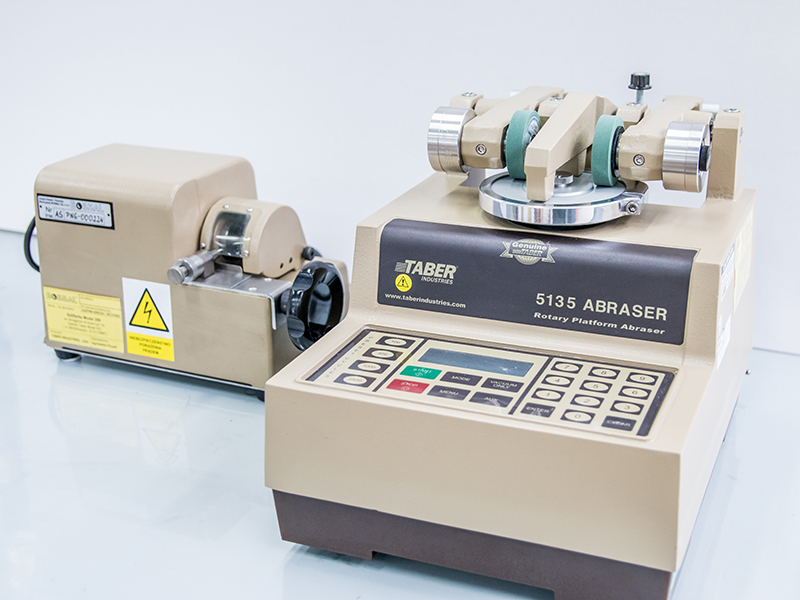

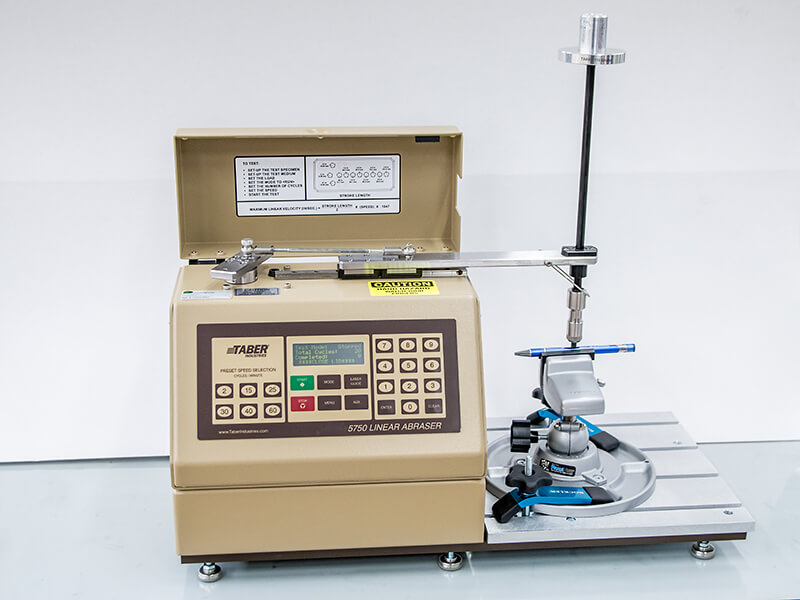

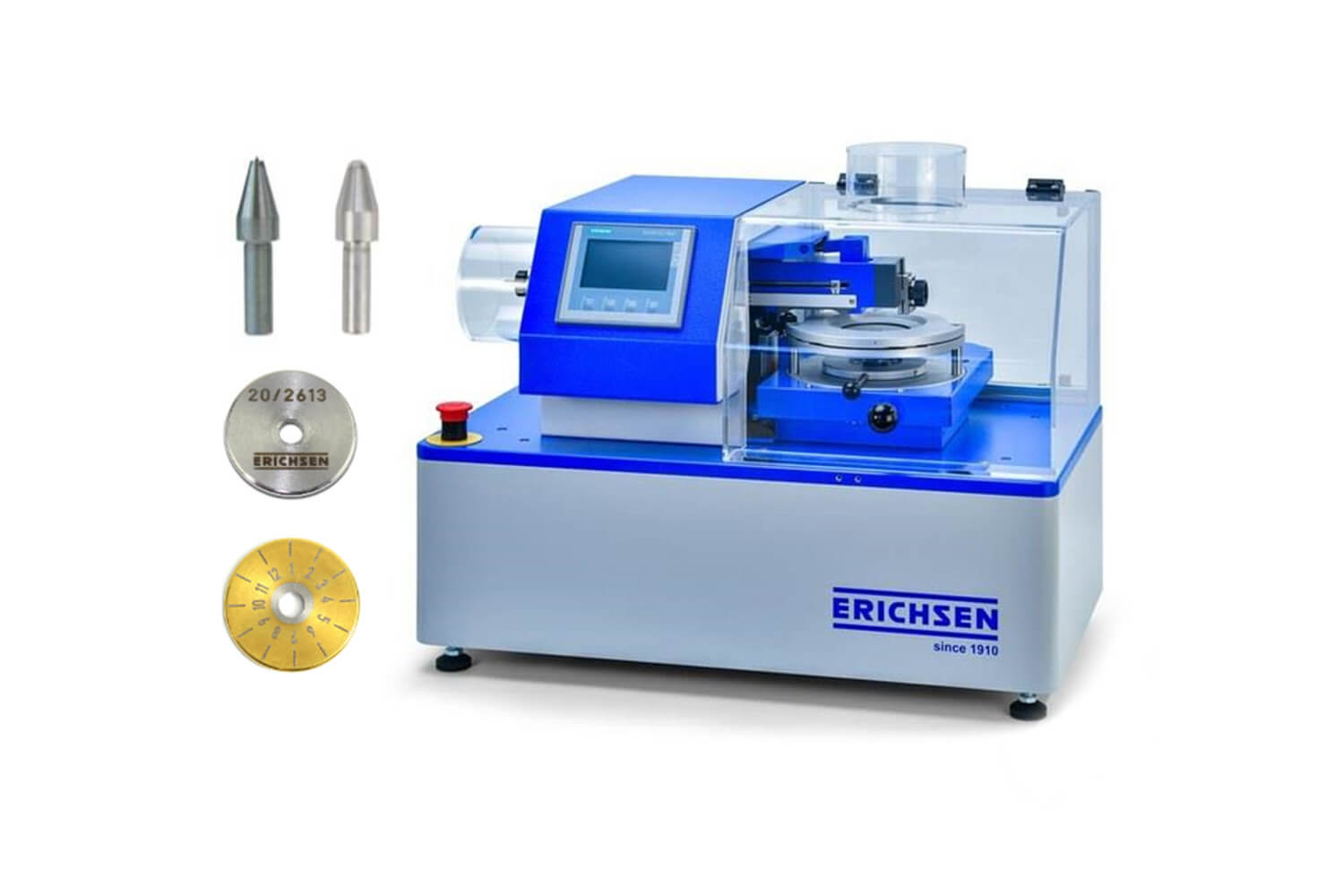

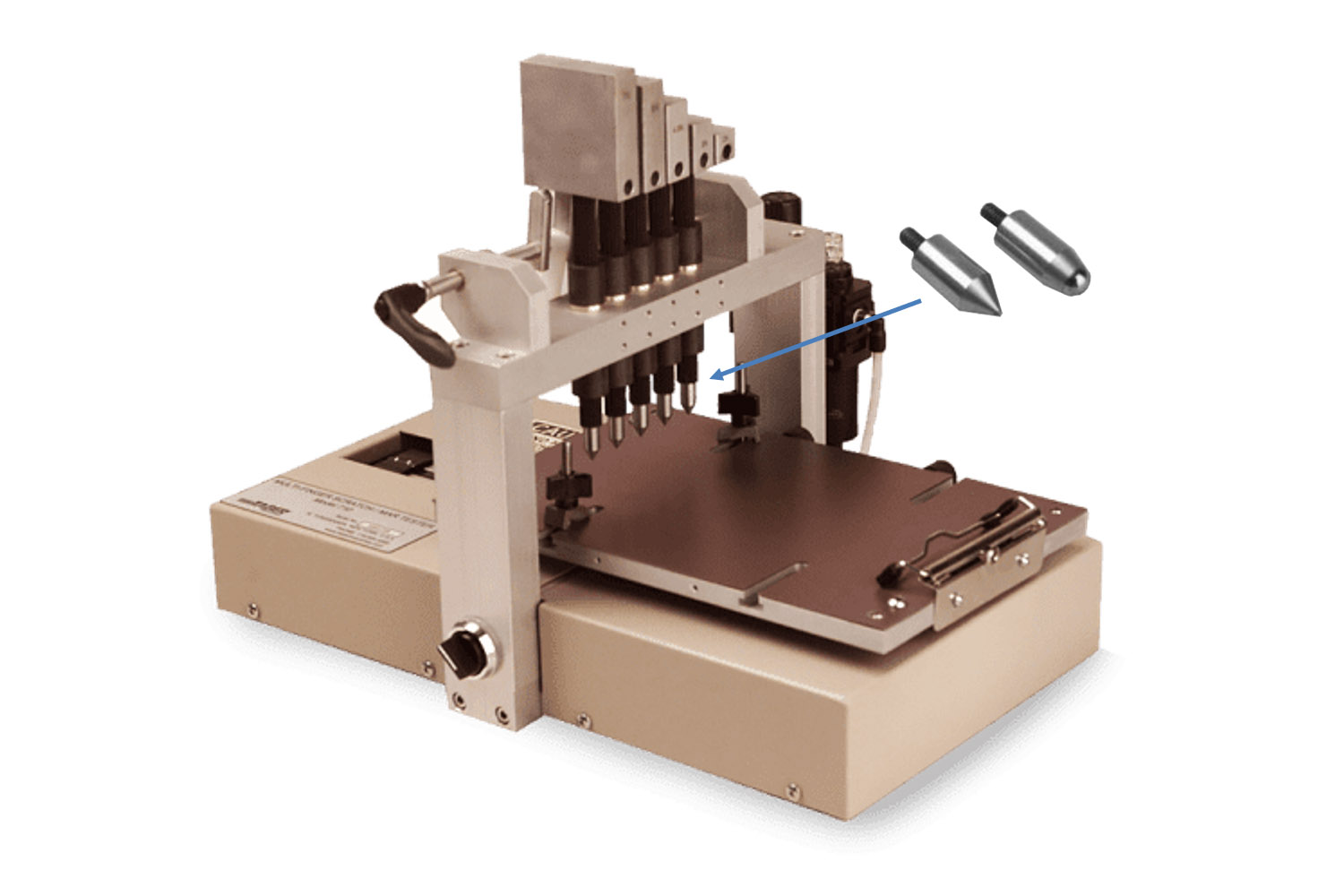

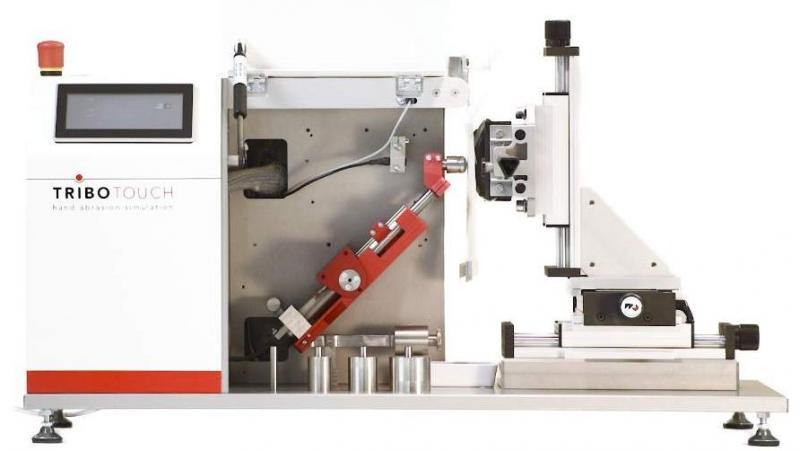

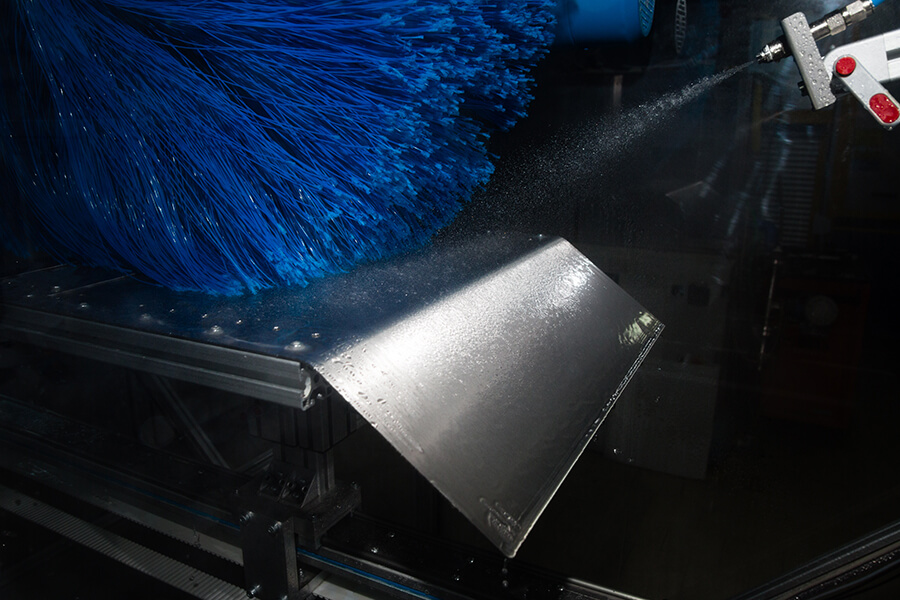

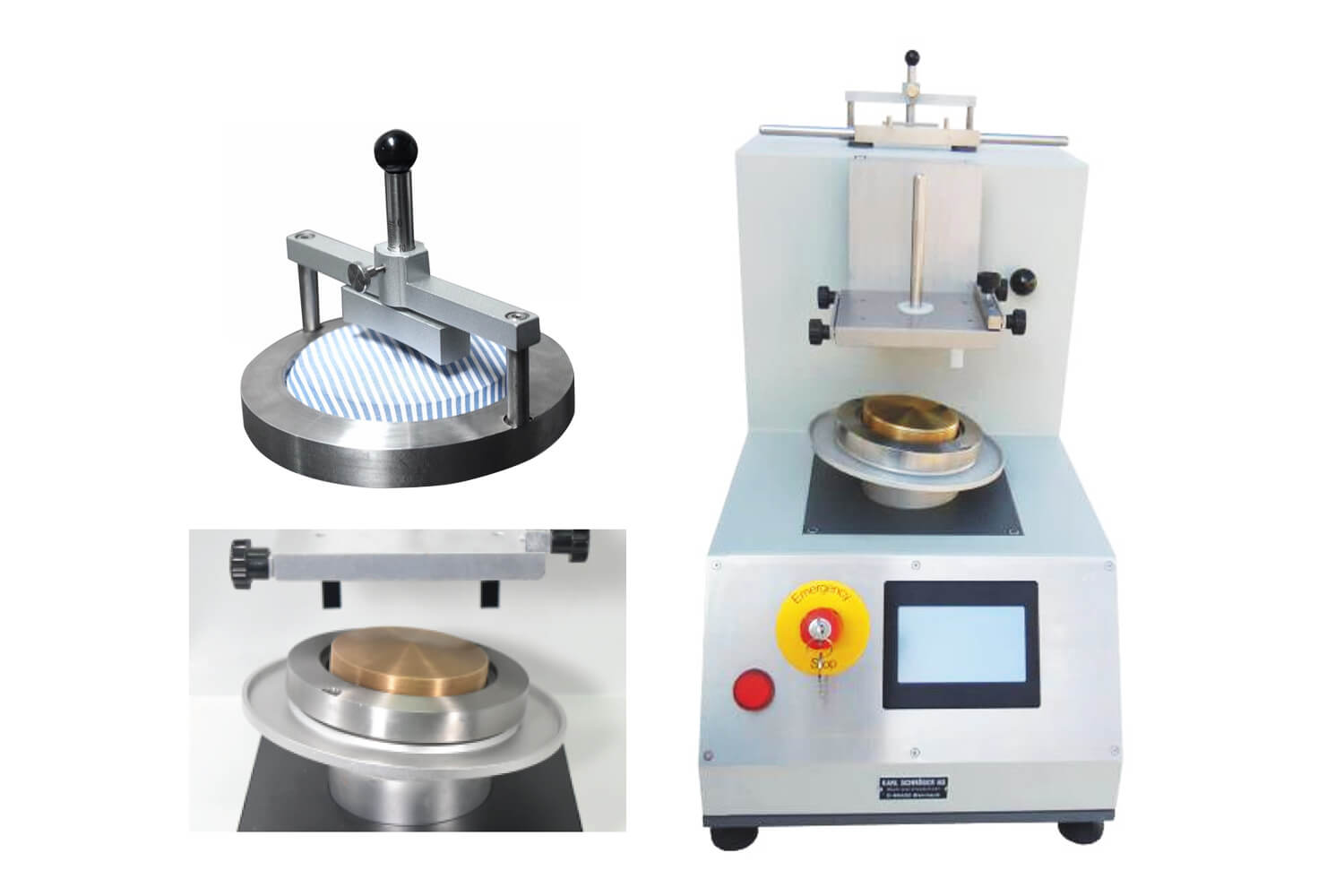

Aparatura do badań odporności powłok na ścieranie i zarysowania
Urządzenia do badania palności

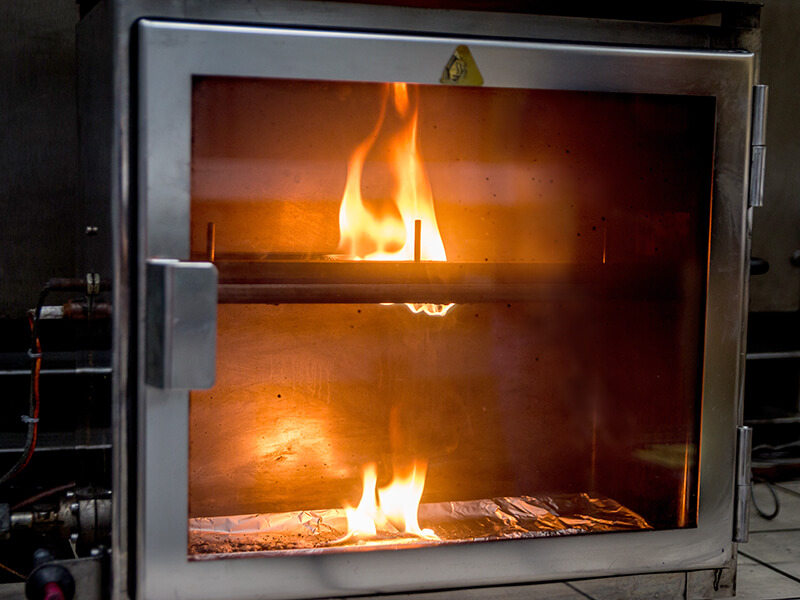

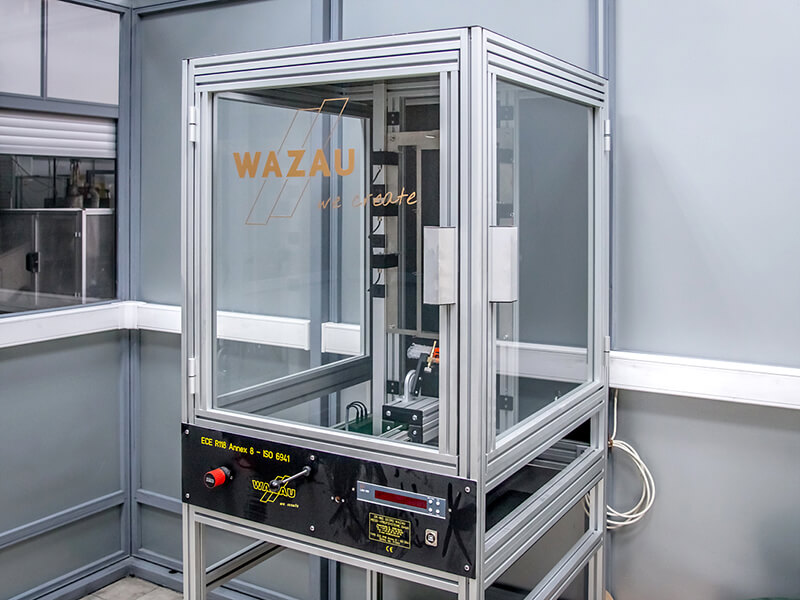

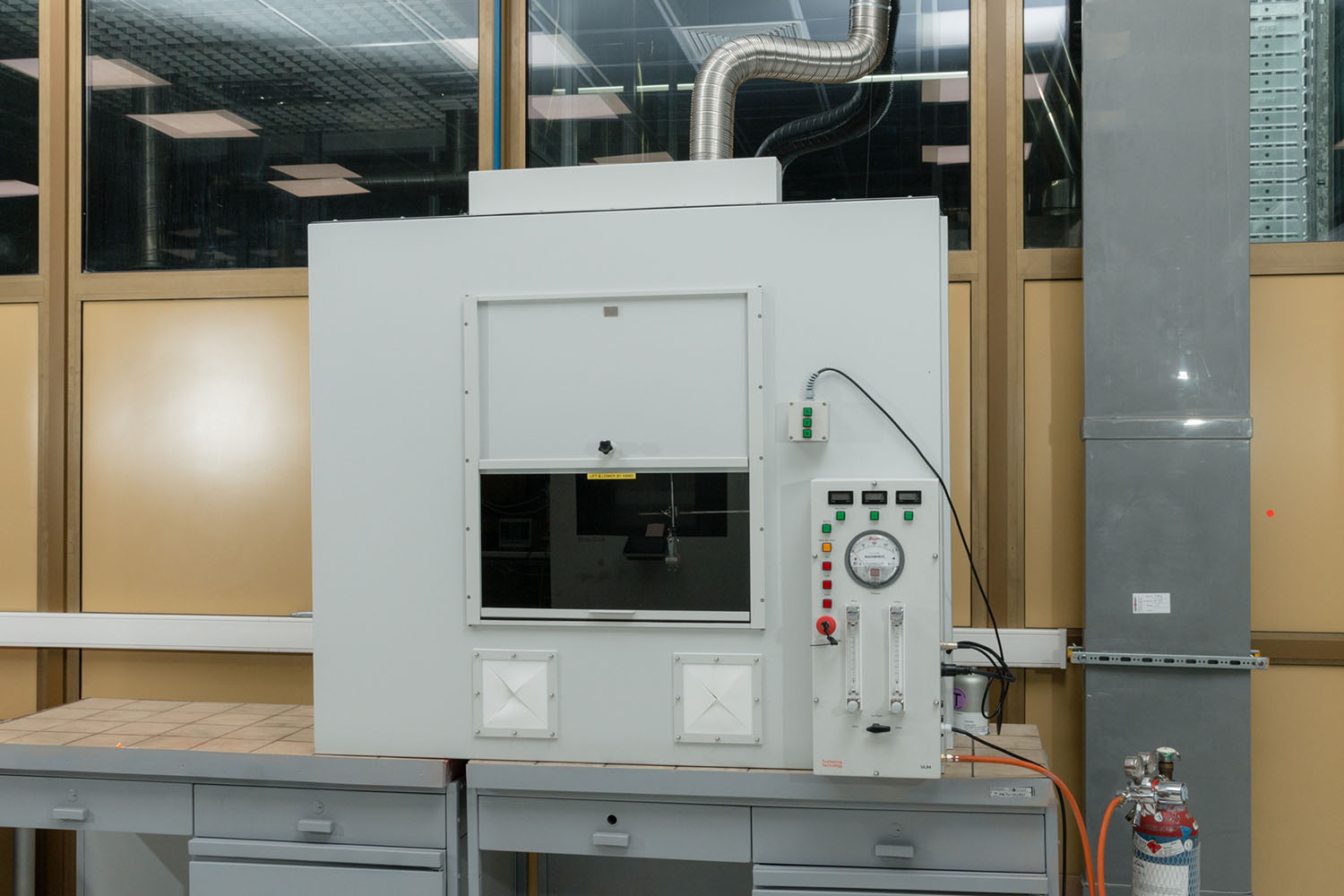

Komora do badania palności poziomej WAZAU – WAZAU Horizontal Flammability Test Chamber
Próbka utrzymywana w pozycji poziomej, dzięki uchwytowi w kształcie litery U, jest przez 15 s poddana działaniu płomienia o małej energii oddziałującego na jej swobodny koniec. W czasie badania określa się, czy i kiedy płomień gaśnie lub czas palenia się zmierzonej długości próbki.
Normy badawcze
- PN-ISO 3795
- Regulamin nr 118 EKG ONZ Seria 02 Rev.2/Add.117/Rev.1/Amend.1
- DIN 75200
- FMVSS 302

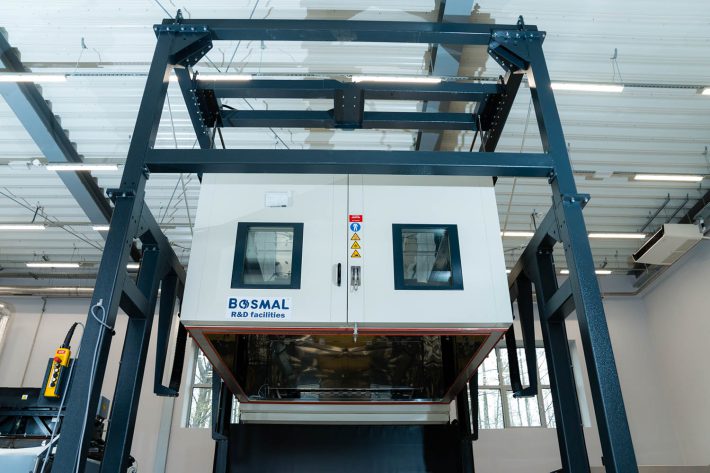

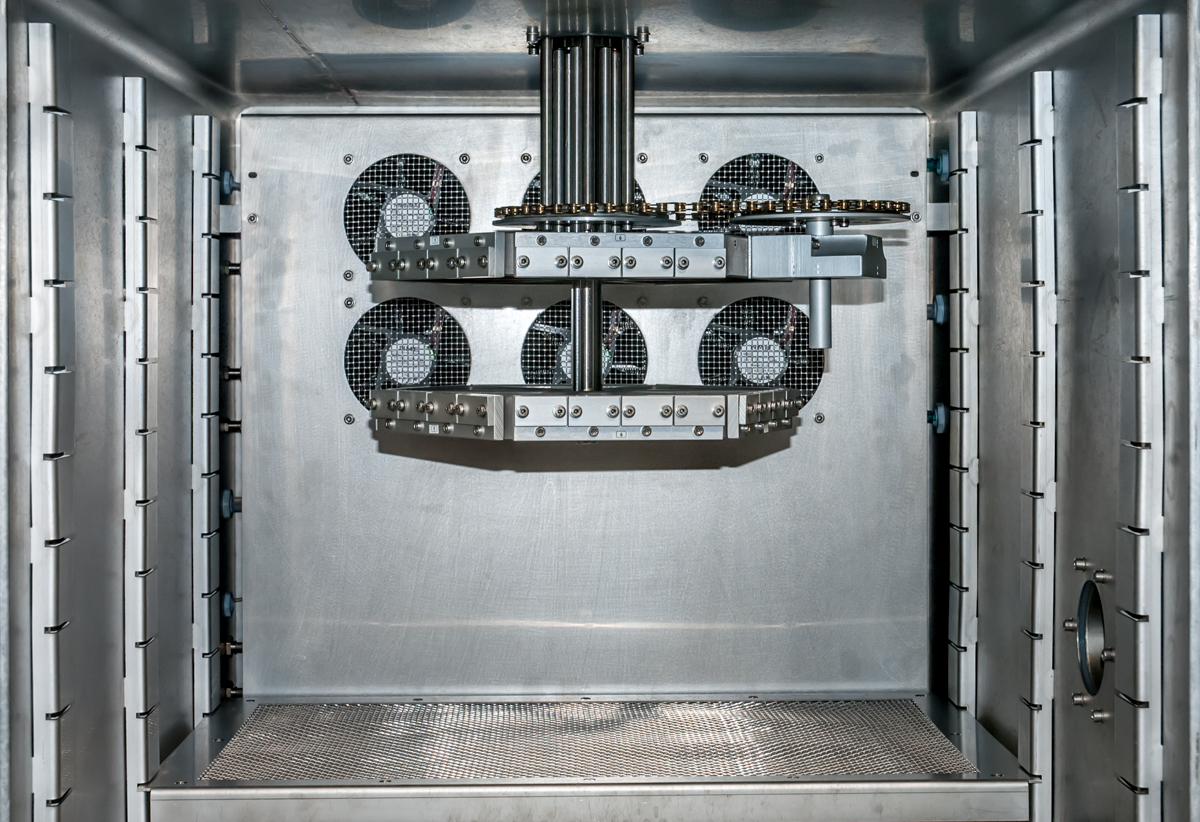

Urządzenia do badań właściwości mechanicznych

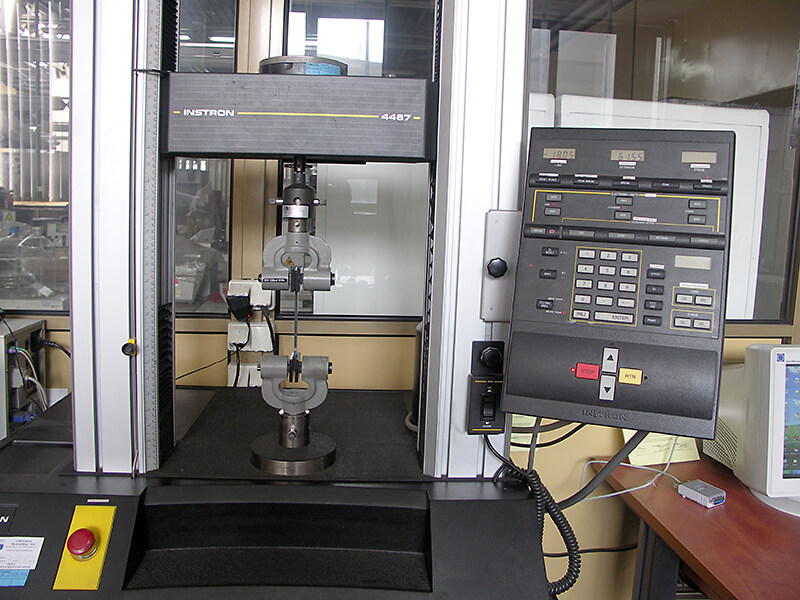

Maszyna wytrzymałościowa Instron 4467
- wyposażona w głowice pomiarowe: do 500 N i do 30 kN oraz ekstensometr
- możliwość badania w temperaturze od -70°C do 250°C
- pozwalająca na określenie m.in.: wytrzymałości na rozciąganie, wytrzymałości na rozdzieranie, odkształcenia trwałego po ściskaniu, histerezy w warunkach naprężeń ściskających, wytrzymałości przy statycznym zginaniu, modułu sprężystości przy zginaniu

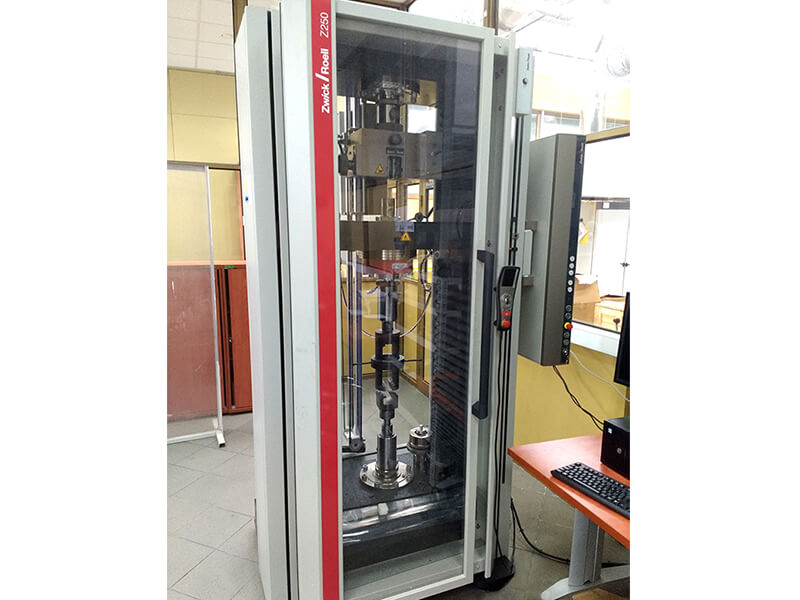

Maszyna wytrzymałościowa Zwick 250 kN Allround floor
Umożliwia wykonanie badań takich jak:
Próba rozciągania wg PN-EN ISO 6892-1, metoda A i B
- Wytrzymałość Rm
- Granica plastyczności Re
- Umowna granica plastyczności Rp
- Wydłużenie A
- Przewężenie Z
Wytrzymałość na zgniatanie promieniowe wyrobów spiekanych metodą ściskania
- wg PN-EN ISO 2739
Próba rozciągania elementów złącznych
- PN-EN ISO 898-1, bez 9.13
- PN-EN ISO 898-5, bez 9.4
- PN-EN 28839
- PN-EN ISO 6157-2
- PN-EN ISO 898-2
- PN-EN ISO 2320
Zdolność do odkształcenia plastycznego
- Metoda spłaszczania wg PN-EN ISO 8492
- Metoda roztłaczania wg PN-EN ISO 8493

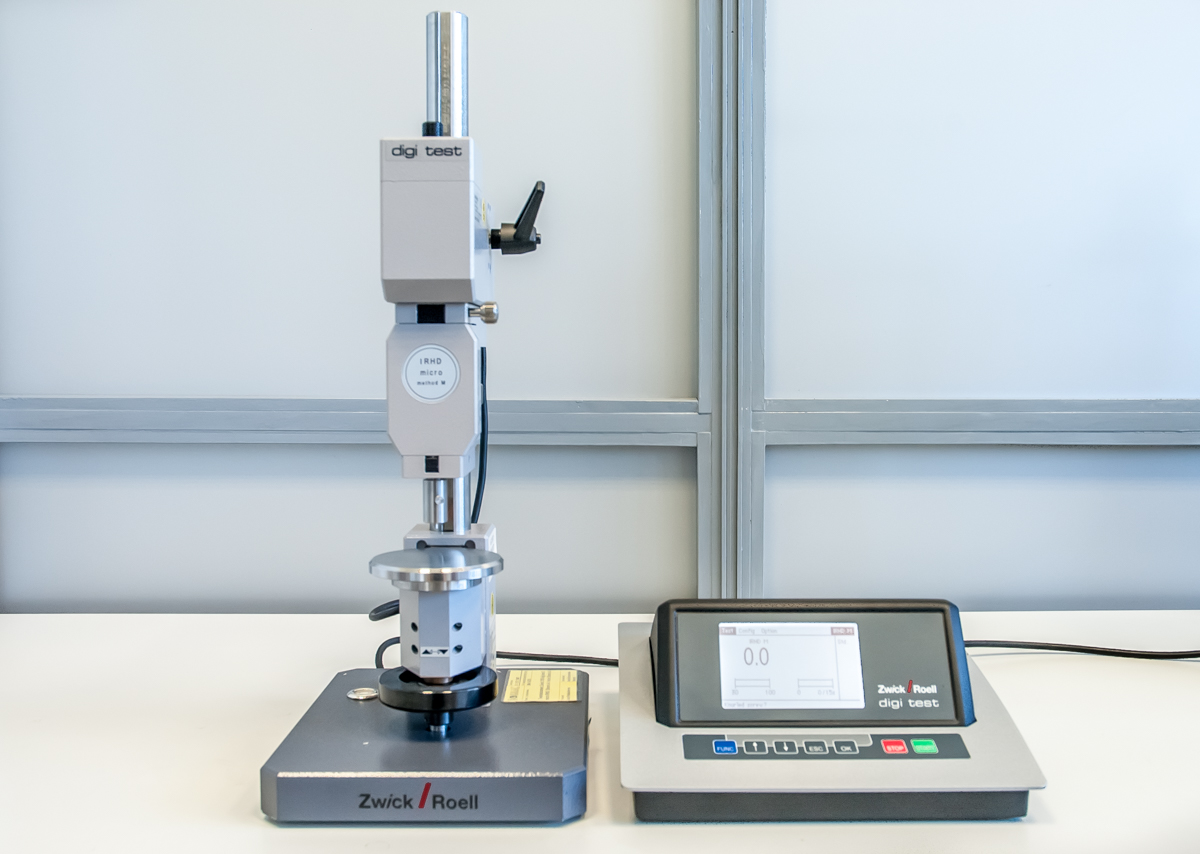

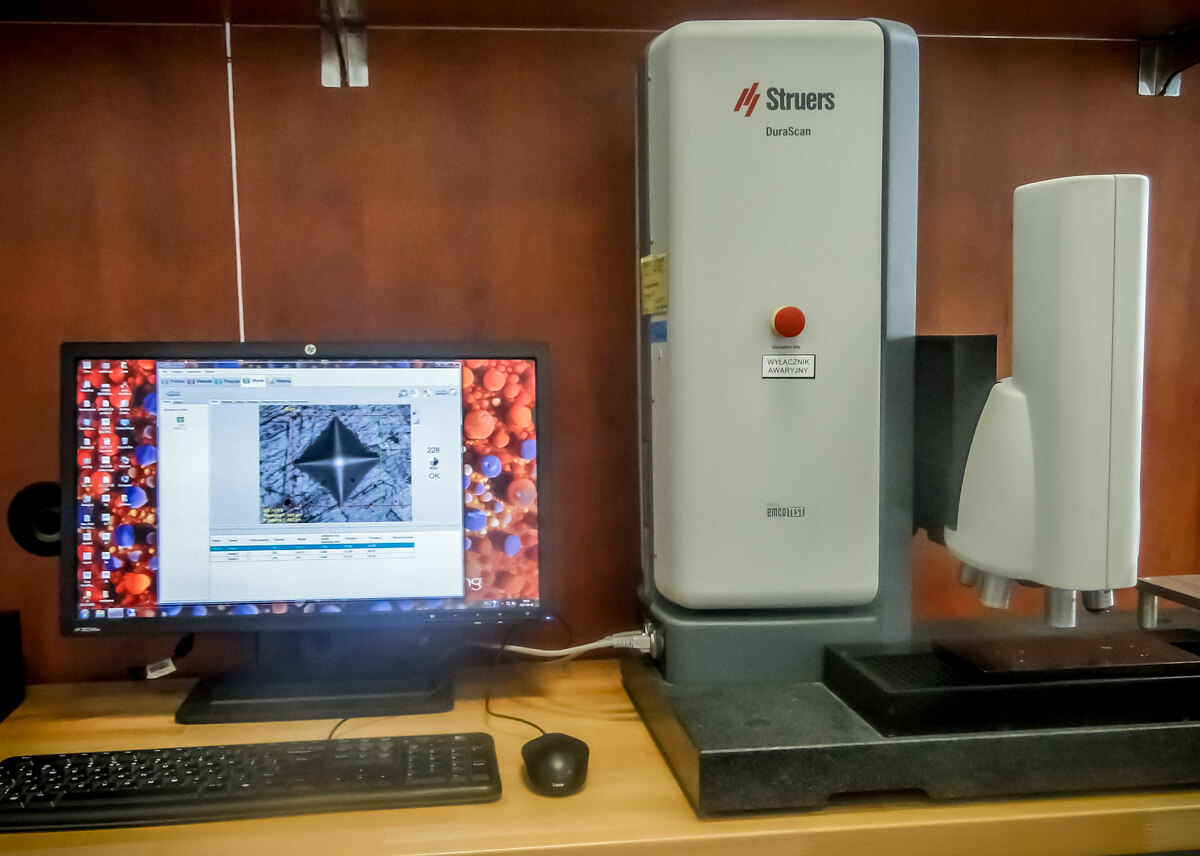

Twardościomierz Zwick/Roell 3105 digi test
- Twardościomierz z wymiennymi głowicami pomiarowymi w zakresie: Sh A, Sh AM, IRHD-M
- Określenie/sprawdzenie twardości elastomerów na próbkach standardowych lub na detalach w stanie dostawy i po określonym teście starzeniowym.
- Rockwell (skale twardości HRE, HRL, HRM, HRR) – pomiar na próbkach o grubości 4 mm wyciętych z detali
Aparatura do badań korozji wewnętrznej i zewnętrznej oraz erozji, a także działania gazów korozyjnych
Komory do badań korozyjnych
Laboratorium dysponuje szeregiem komór korozyjnych spełniających różne wymagania klientów. są to:
- Komory solne
- Komory solno-wilgotnościowe
- Komory solno-cykliczne
- Komora solna Kesternich
- Stanowiska do badań korozji i erozji wewnętrznej (internal and high flow corrosion)
- Komory gazów korozyjnych
Posiadamy komory firm takich jak:
- Liebisch
- ASCOTT
- Weiss Technik
- Heraeus
- Vötsch
- VLM
- Kesternich
- Olfasense
Dodatkowo laboratorium jest w stanie przygotować odpowiednią komorę bądź stanowisko badawcze pod dane wymagania klienta.
Komory solno-wilgotnościowe oraz solno-cykliczne
Komory pozwalające na badania odporności obiektów na działanie czynników zewnętrznych w sztucznych atmosferach korozyjnych (np. rozpylona mgła solna, immersja w roztworach korozyjnych, zdefiniowane warunki klimatyczne, kondensat wodny, itp.).
- Pojemności robocze: od 1 m3 do 2,5 m3
- Zakres temperatury: od -20°C do 70°C
- Zakres wilgotności: od 20 do 98% RH, od ~95 do 100% CH
- Ciśnienie natrysku: do 3 barów
- Cykliczne badania korozyjne (CCT)
- Media: NSS, CASS, ASS, SWAAT oraz inne.
Przykładowe metody oceny stosowane po badaniach, ocena wizualna: ocena zniszczenia powłoki; ocena stopnia: spęcherzenia, zardzewienia, spękania, złuszczenia, kredowania metodą taśmową, rozwarstwienia i korozji wokół nacięcia; zmiana koloru, skala szara oraz wiele innych.
Przykładowe metody oceny stosowane po badaniach, badania mechaniczne (przykładowe): badanie metodą siatki nacięć, oznaczanie odporności powłok na uderzenie kamieniami, próba wielouderzeniowa, Pistol Test, oznaczanie twardości powłoki metodą ołówkową oraz wiele metod oceny.

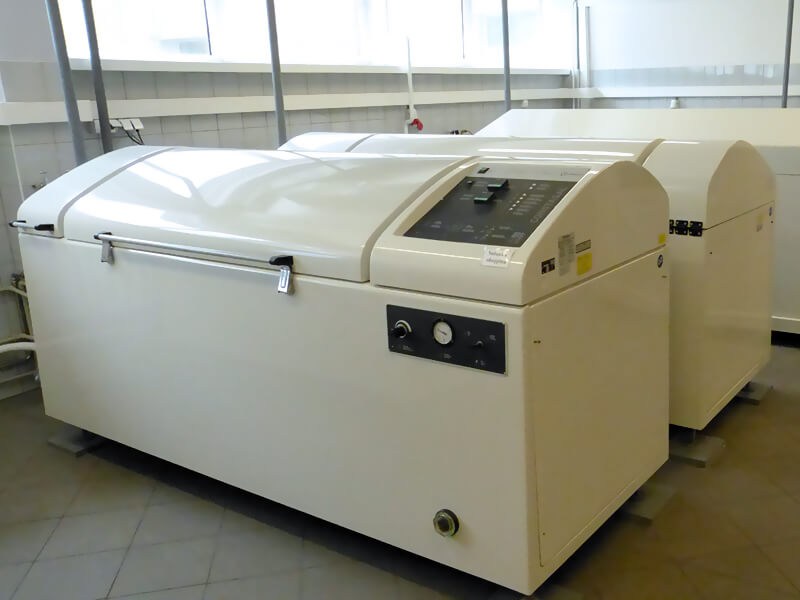

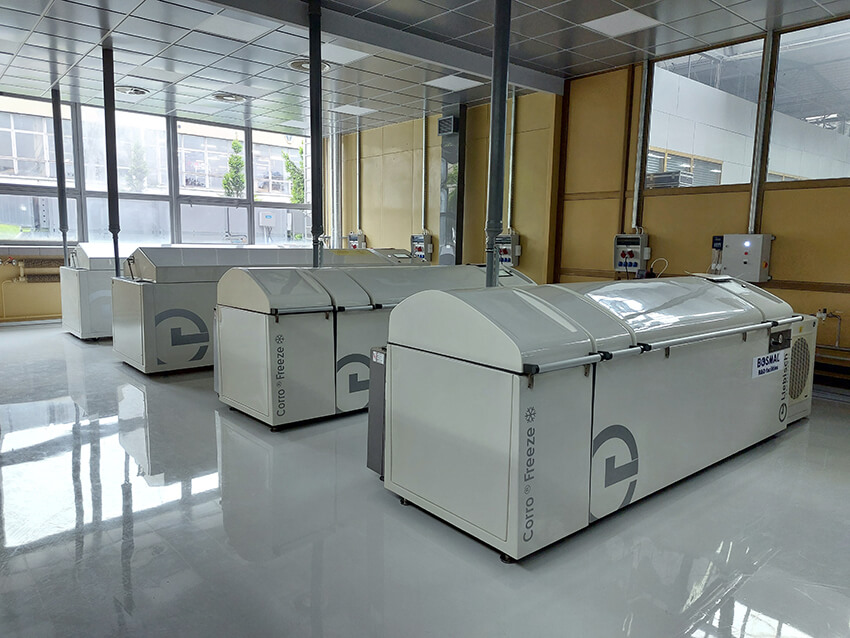

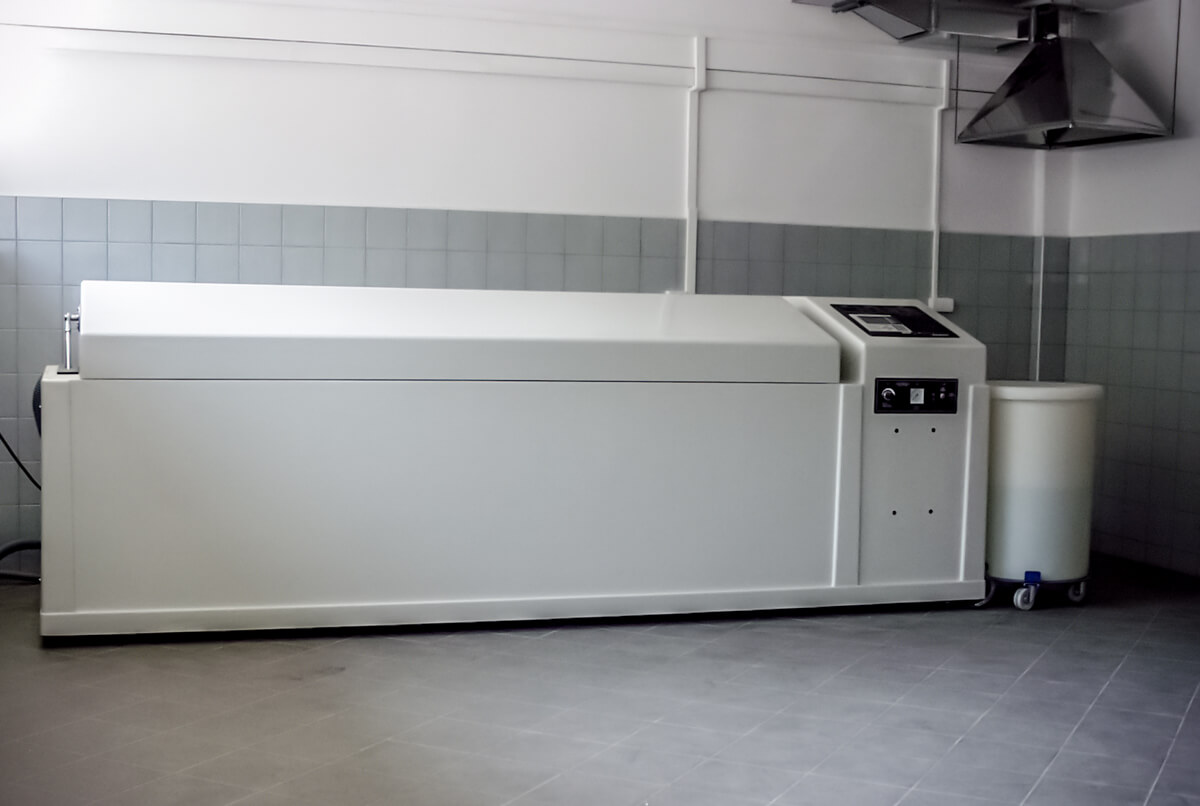

Na zdjęciu: Komora solno-cykliczna Liebisch 2500 l – przestrzeń robocza (58 x 270 x 101) cm
-
Komory solno-wilgotnościowe Liebisch z boksem ok. 1000 l – przestrzeń robocza (40 x 140 x 65) cm -

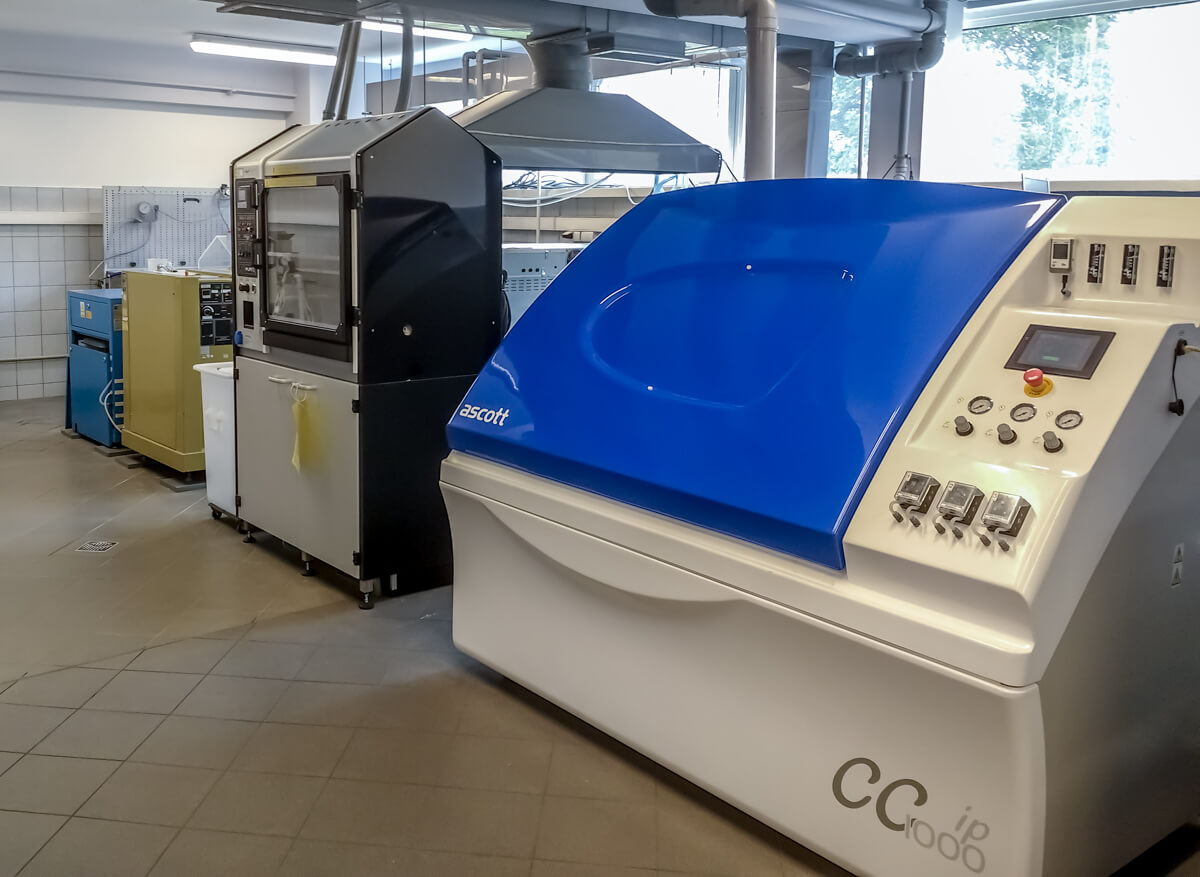

Komora solno-wilgotnościowa Ascott 1000 l – przestrzeń robocza (58 x 270 x 101) cm -

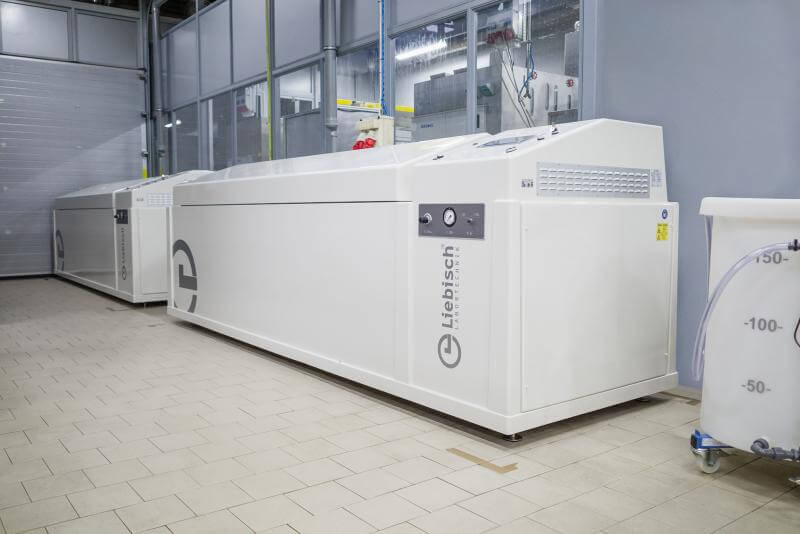

Komora solno-cykliczna Liebisch 2500 l – przestrzeń robocza (58 x 270 x 101) cm -
Komora solno-cykliczna 1000 l – przestrzeń robocza (61 x 147 x 79) cm
Komora Kesternich
Pozwala na badania odporności obiektów między innymi w środowisku dwutlenku siarki, kondensatu wodnego, czy w rozpylonej mgle solnej.
- Pojemność robocza: od 0,4 m3 (400 L) do 1,0 m3 (1000 L)
- Zakres temperatury: od RT do 50°C
- Zakres wilgotności: od ~95 do 100% CH
- Ciśnienie natrysku: do 3 barów
- Media: NSS, CASS, ASS, SO2 oraz inne
Przykładowe metody oceny stosowane po badaniach, ocena wizualna: ocena zniszczenia powłoki; ocena stopnia: spęcherzenia, zardzewienia, spękania, złuszczenia, kredowania metodą taśmową, rozwarstwienia i korozji wokół nacięcia; zmiana koloru, skala szara oraz wiele innych
Przykładowe metody oceny stosowane po badaniach, badania mechaniczne (przykładowe): badanie metodą siatki nacięć, oznaczanie odporności powłok na uderzenie kamieniami, próba wielouderzeniowa, Pistol Test, oznaczanie twardości powłoki metodą ołówkową oraz wiele innych

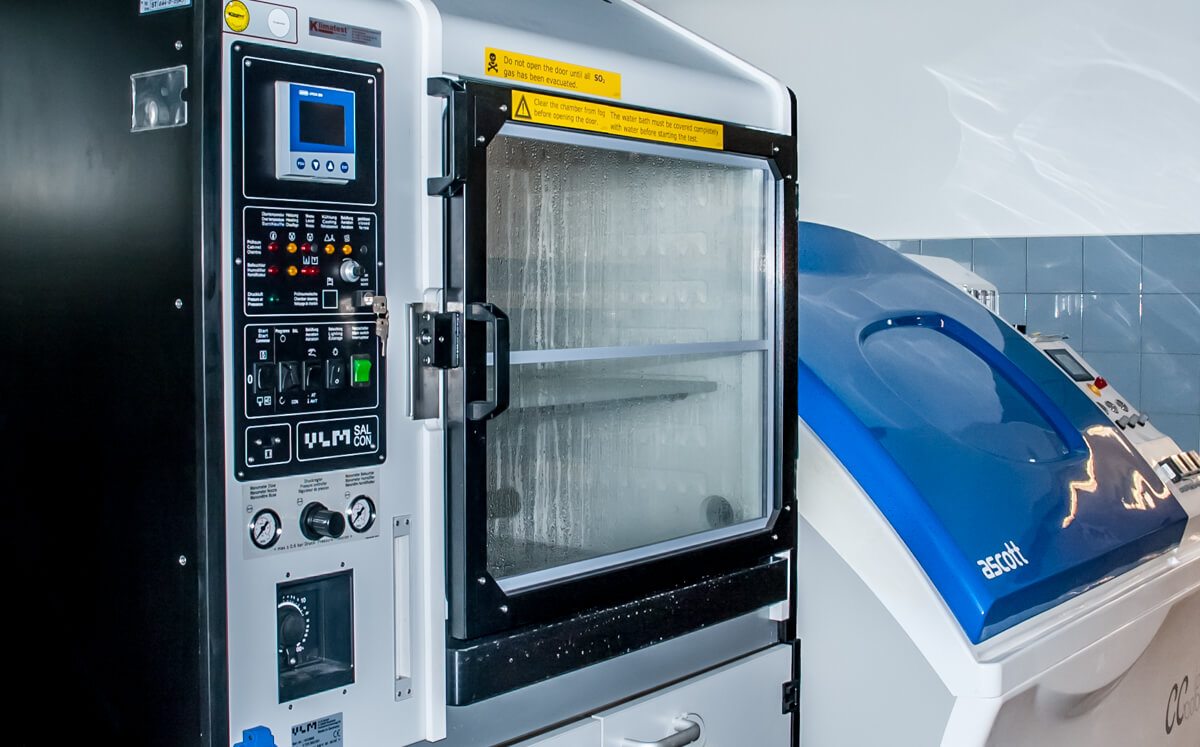

Na zdjęciu: Komora Kesternich 400 l, przestrzeń robocza (68 x 80 x 58) cm

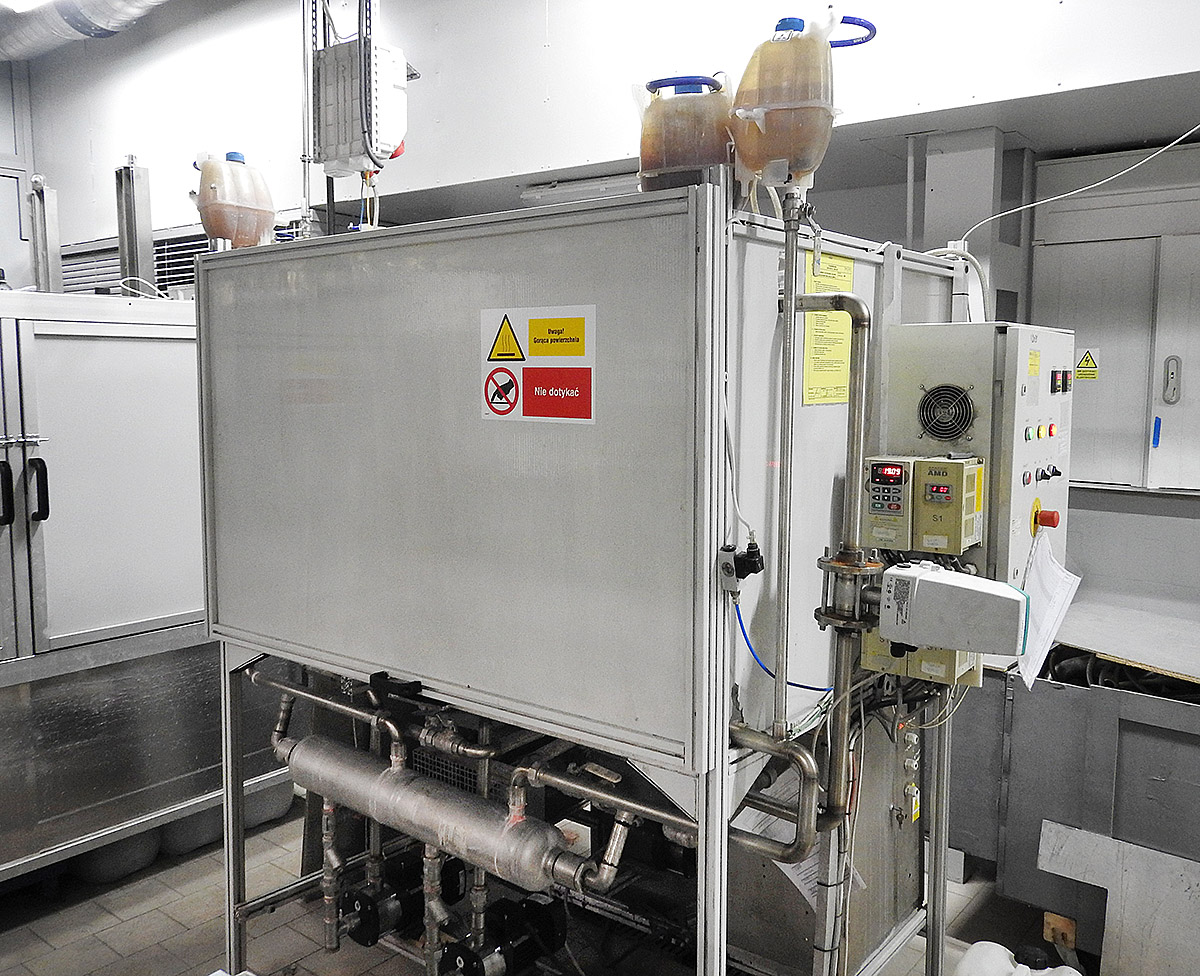

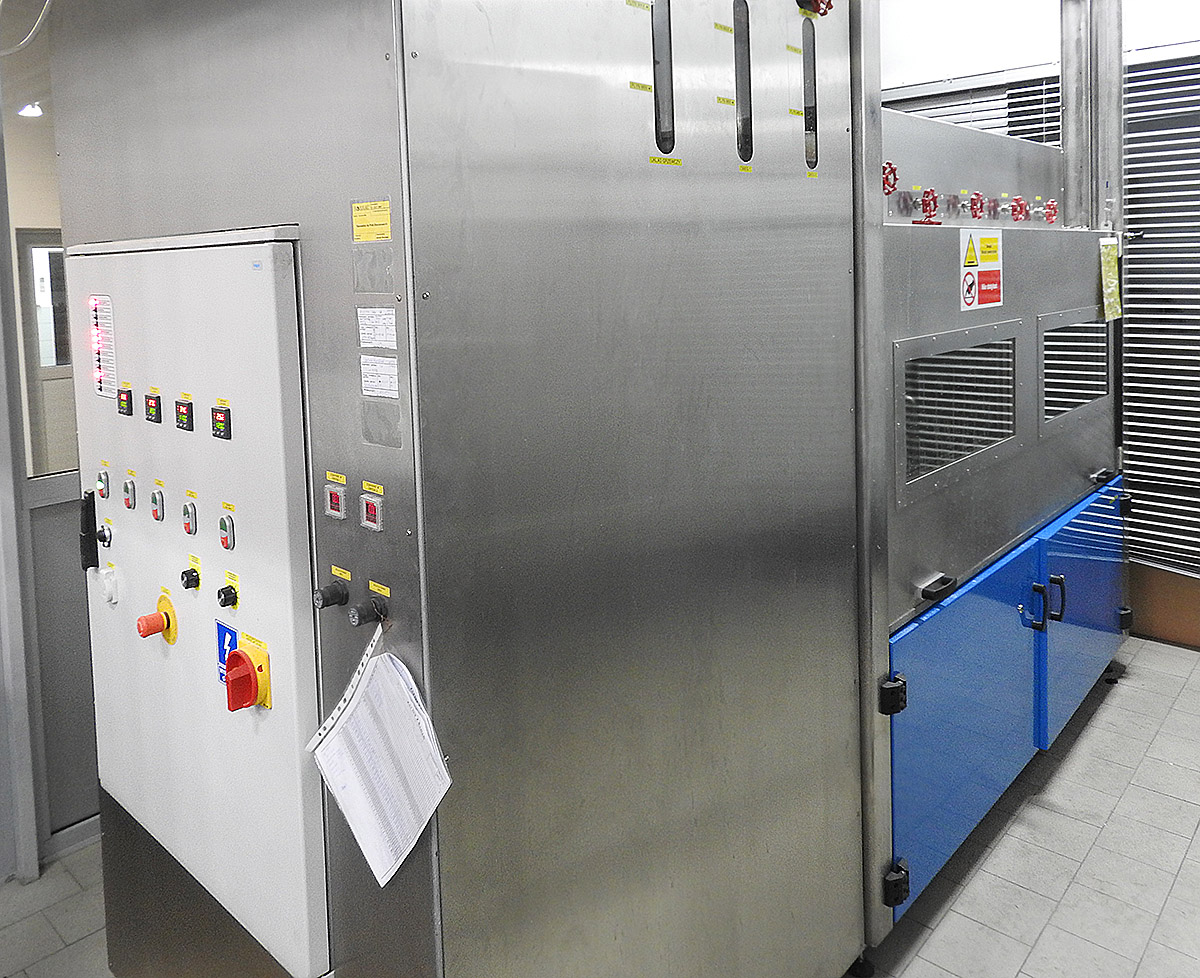

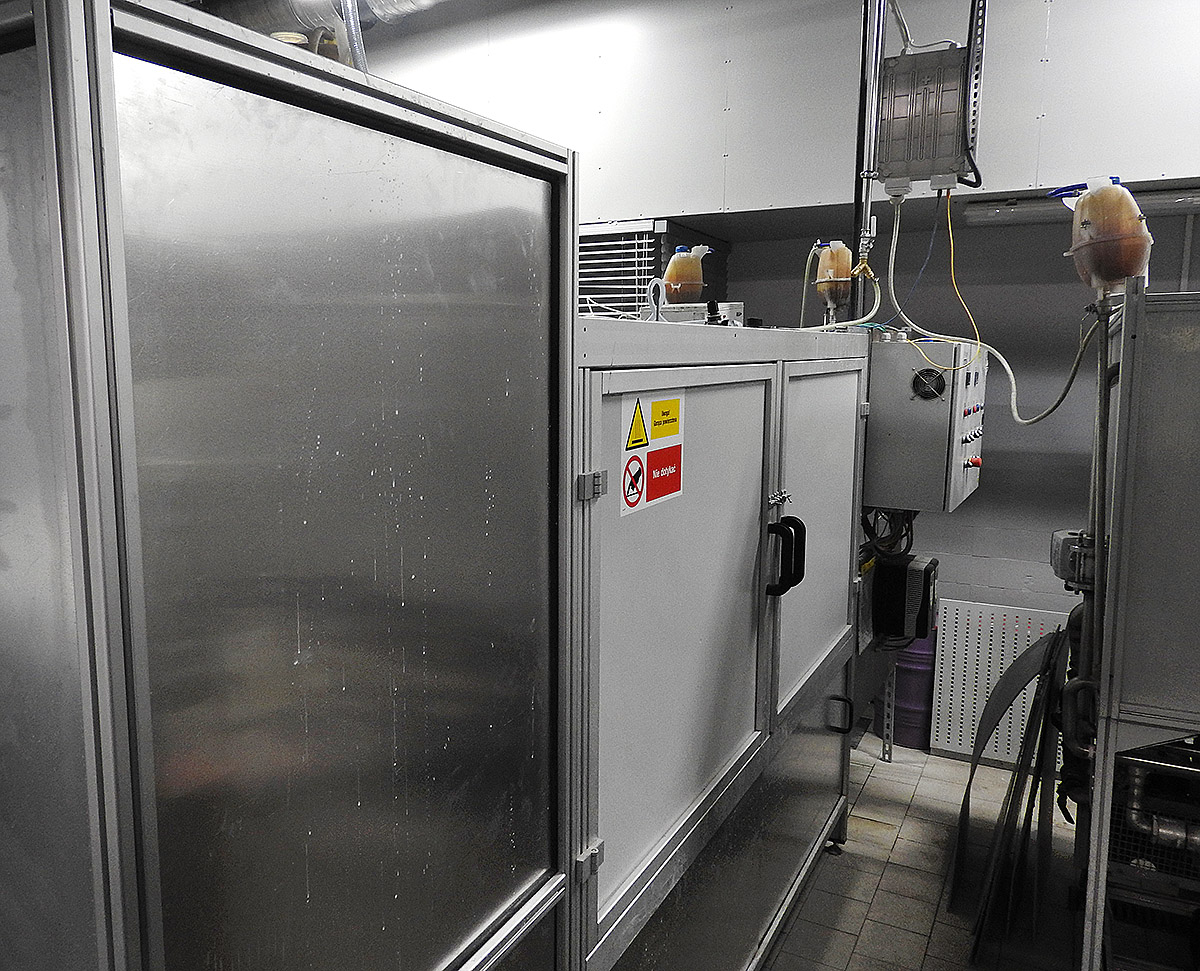

Stanowiska do badań starzeniowych i korozji/erozji wewnętrznej (internal and high flow corrosion)
Te stanowiska i/lub komory są często budowane pod kątem zleconego badania.
Komory gazów korozyjnych

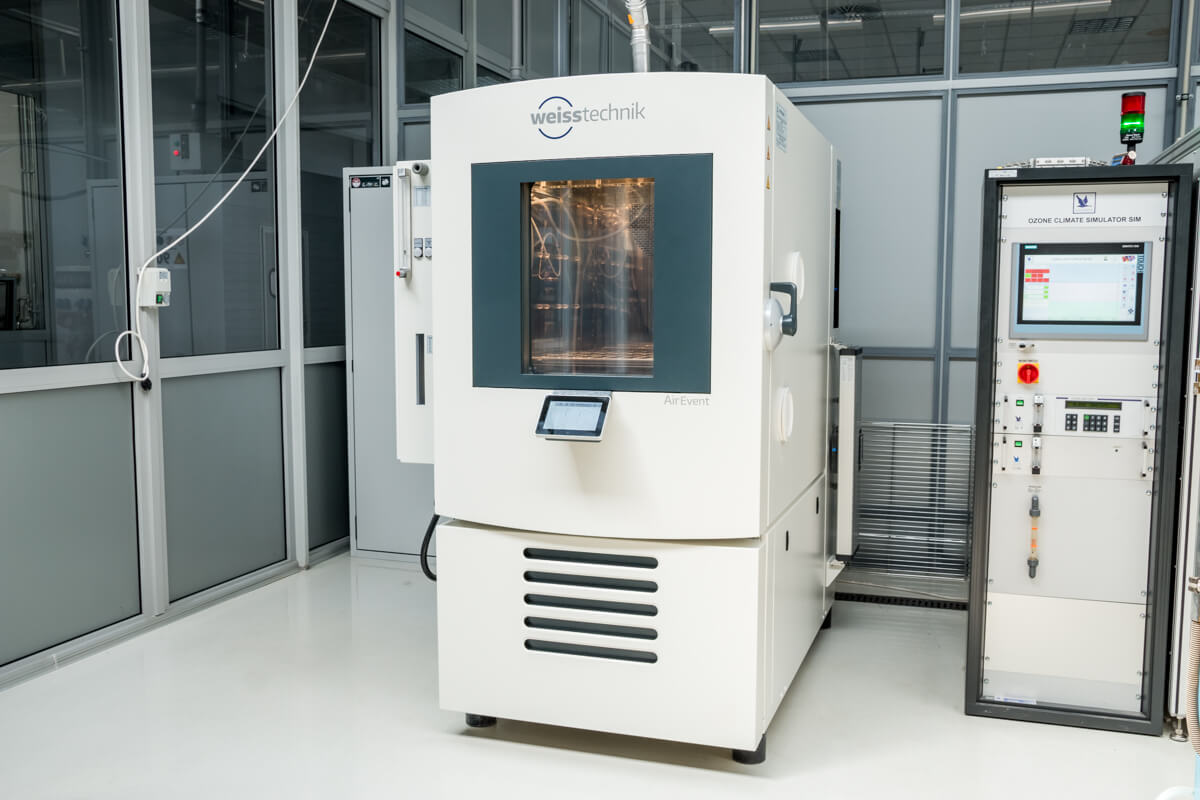

Komora gazów korozyjnych AirEvent Gas/600/0 firmy Weiss
Parametry i oprzyrządowanie
- wymiar wewnętrzny: 630 x 630 x 670 mm (WxDxH)
- objętość robocza ok. 270 L
- temperatura robocza od 10 do 90ºC
- wilgotność 10 – 98%RH
- regulacja natężenia wymiany powietrza za pomocą czujnika przepływu: 3-4 razy na godzinę
- wentylowana szafa z odciągiem i systemem dozującym gazy
- dozowanie do czterech gazów szkodliwych z 4 liniami dozowania gazów szkodliwych 1-100 ml/min
- wewnętrzna komora, w której są prowadzone próby korozyjne
- analizator stężenia gazów SPM Flex pozwalający na monitorowanie aktualnego stężenia gazów korozyjnych w komorze
- detektor stężenia gazów SPM Flex Honeywell wraz z chemokasetami

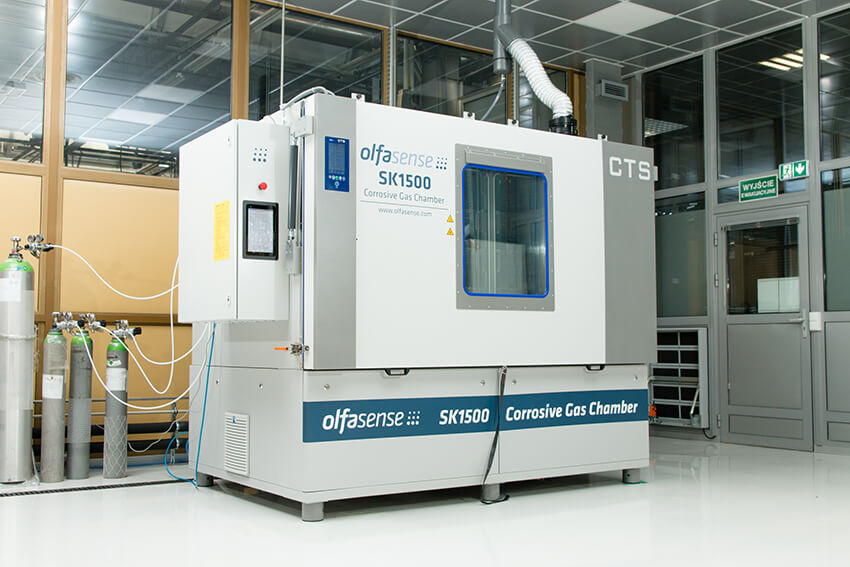

Komora gazów korozyjnych SK1500 firmy Olfasense
Parametry i oprzyrządowanie
- wymiar wewnętrzny: 1850 x 900 x 900 mm (WxDxH)
- objętość całkowita ok. 2800 L
- objętość robocza ok. 1500 L
- nośność (dno komory badawczej) max. 75 kg/m2
- nośność (półki w komorze badawczej) max 20 kg/m2
- temperatura robocza od 10 do 60ºC
- wilgotność 10 – 80%RH
- regulacja natężenia wymiany powietrza za pomocą czujnika przepływu: 3-5 razy na godzinę
- dozowanie do czterech gazów szkodliwych z 4 liniami dozowania gazów szkodliwych 1-100 ml/min
- możliwość jednoczesnego badania w atmosferze do czterech gazów korozyjnych
Aparatura do badań odporności na warunki środowiskowe – temperaturę, wilgotność i światło, a także starzenie w atmosferze z ozonem
Komory temperaturowe i piece
Instytut posiada szereg komór temperaturowych o różnych zakresach temperatur i w różnych wielkościach. Pozwalają one na badania lub kondycjonowanie obiektów w podwyższonych lub ujemnych temperaturach, w zakresie od -40°C do 300°C.
Wymiary (w zależności od komory) wysokość x szerokość x głębokość: od 700x650x604 do 1000x900x1600.
-

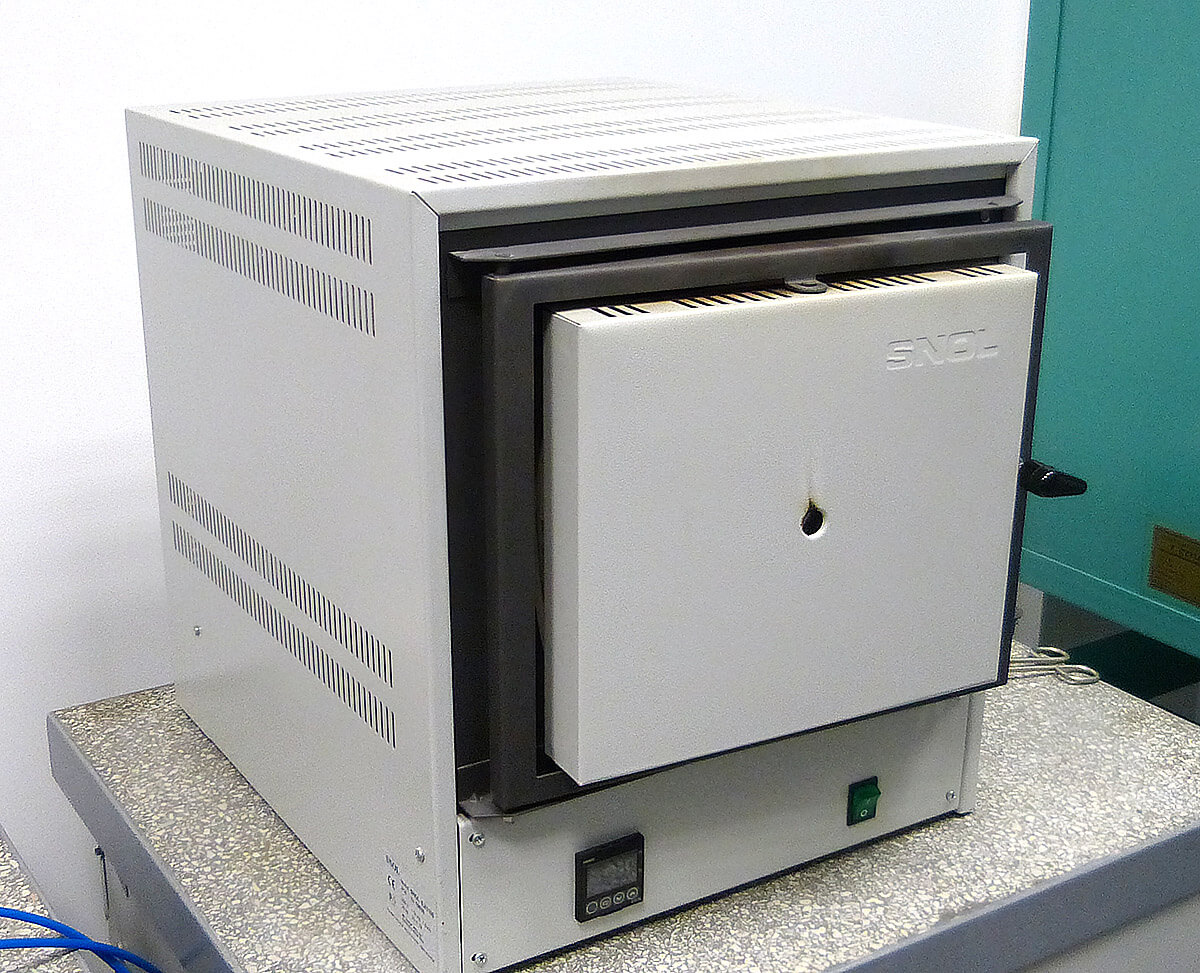

Piec SNOL -

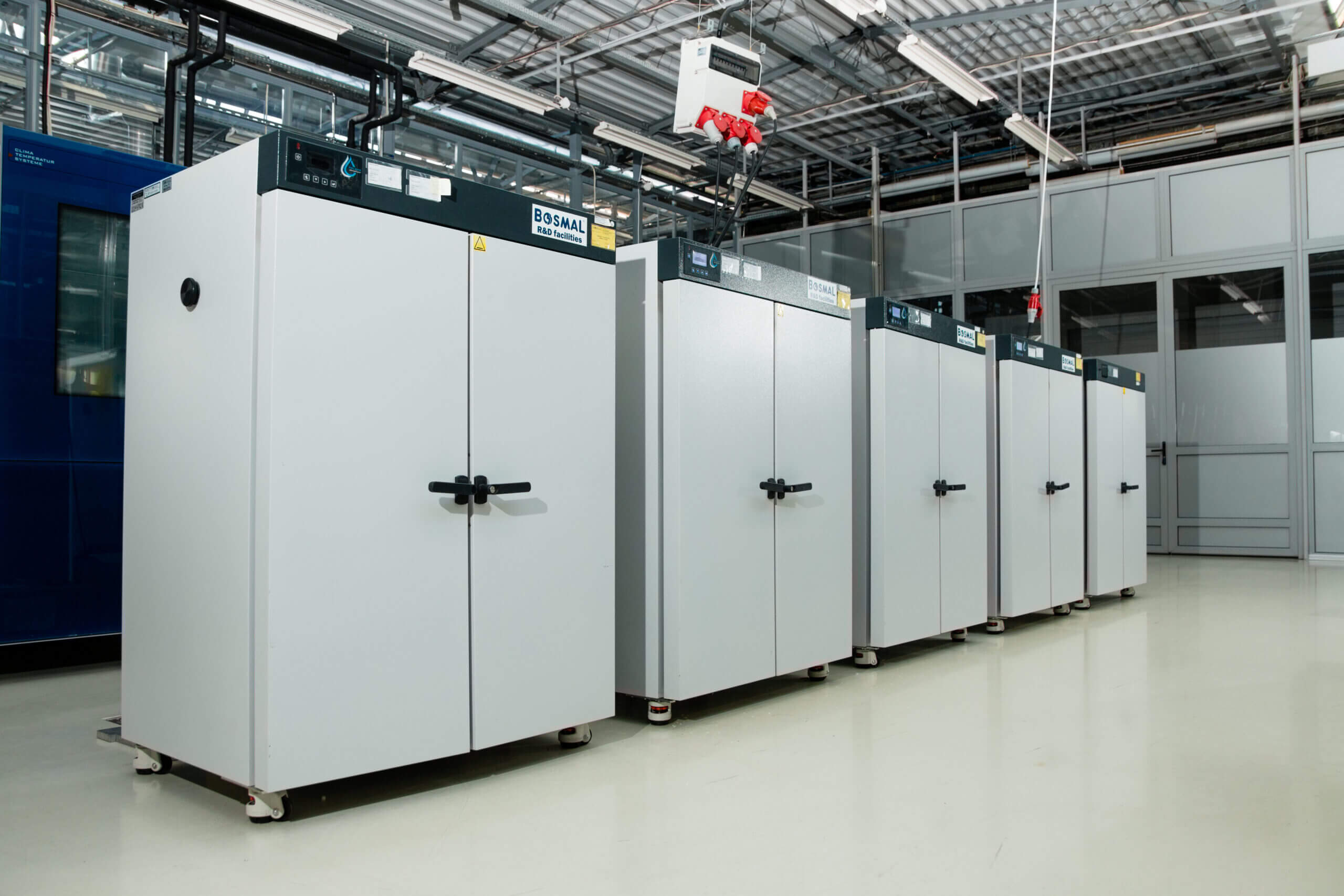

Komory temperaturowe POL-EKO -

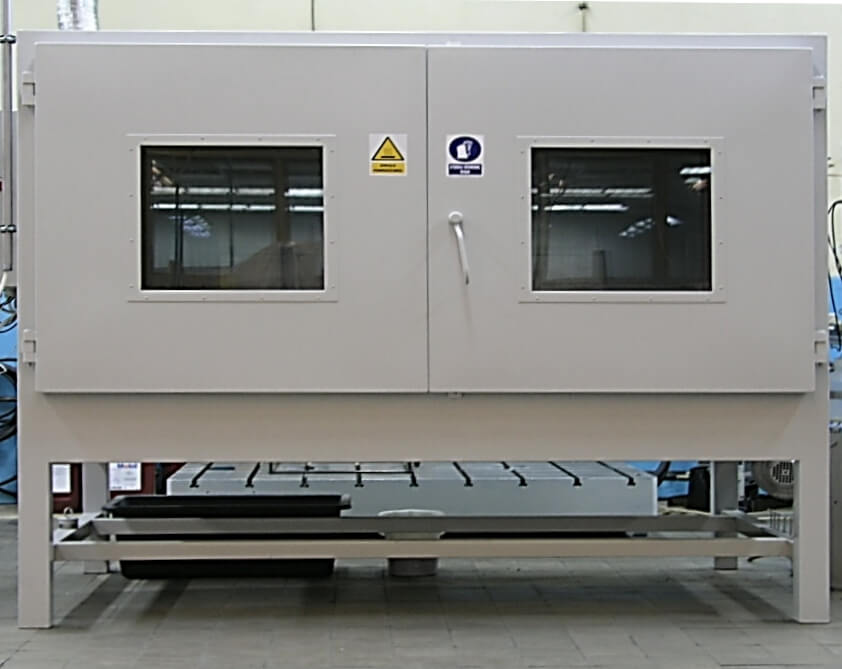

Komora temperaturowa firmy Czarysz – Umożliwia badania w zakresie od temperatury otoczenia do 275°C, jak również testy ciśnieniowe -

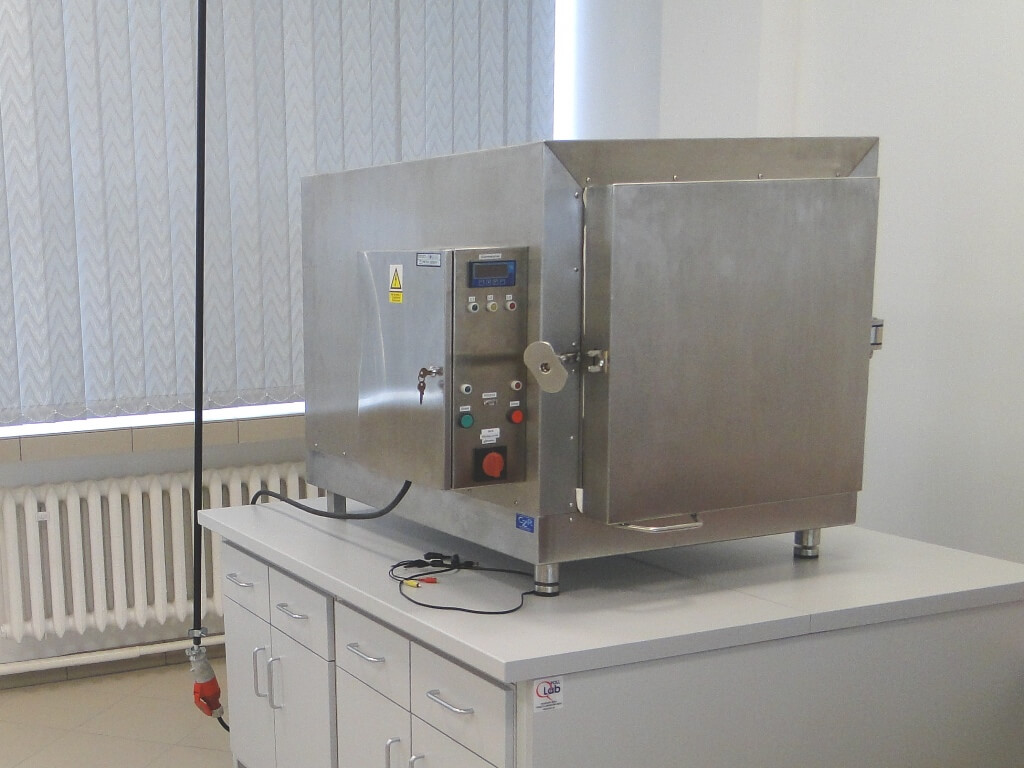

Komora temperaturowa MINI SHED – Wykorzystywana do badań szczelności samochodowych układów klimatyzacyjnych – badania emisji freonów. Wymiary wewnętrzne: 600x600x1000 mm

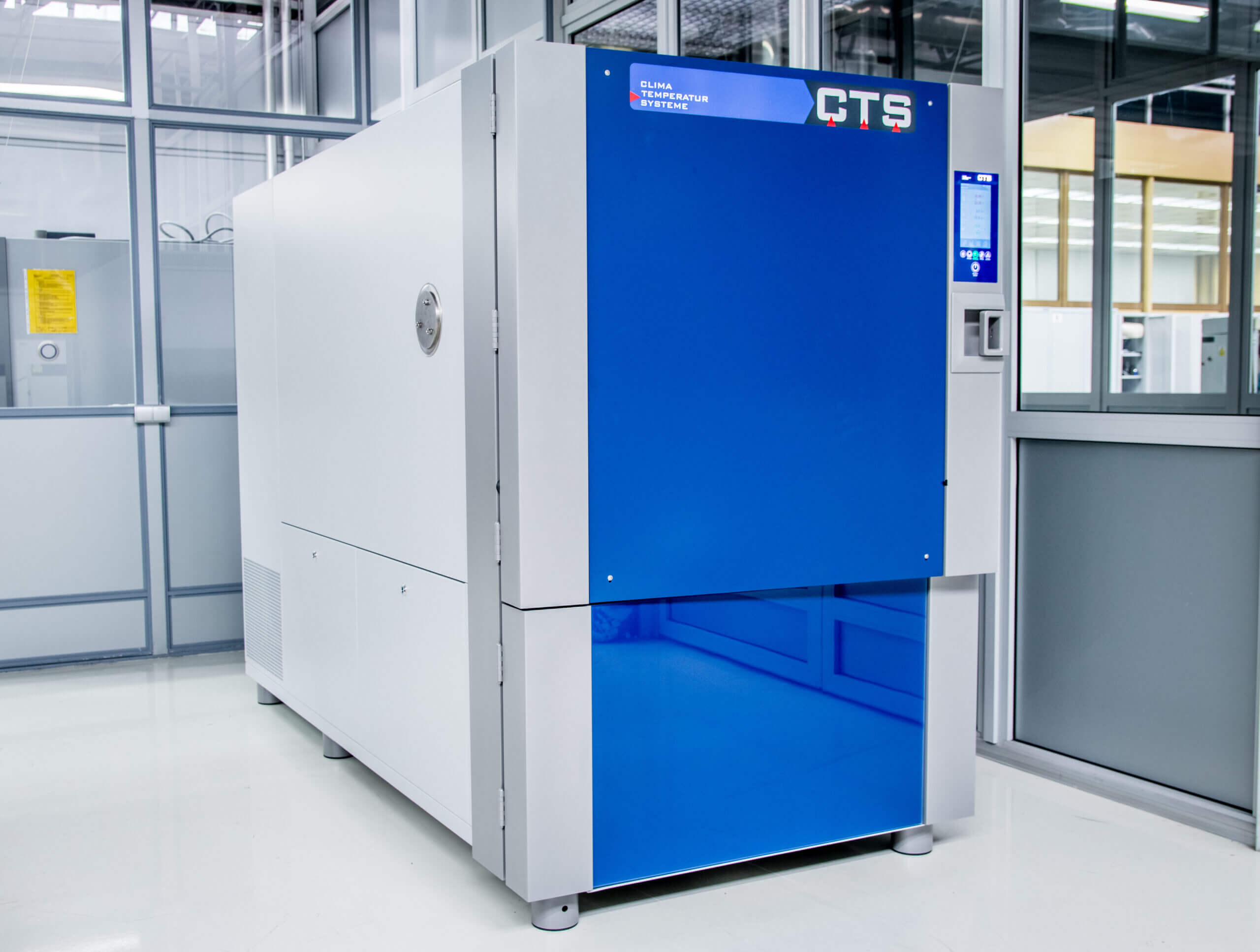

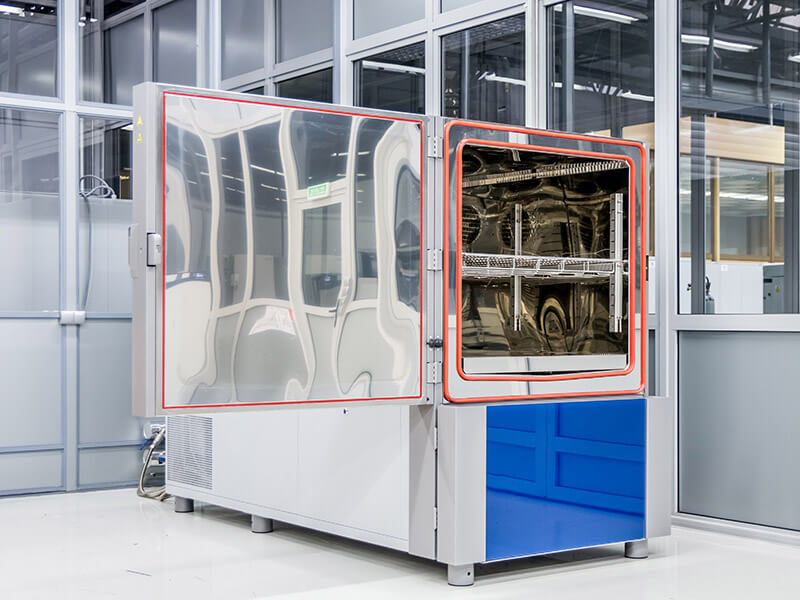

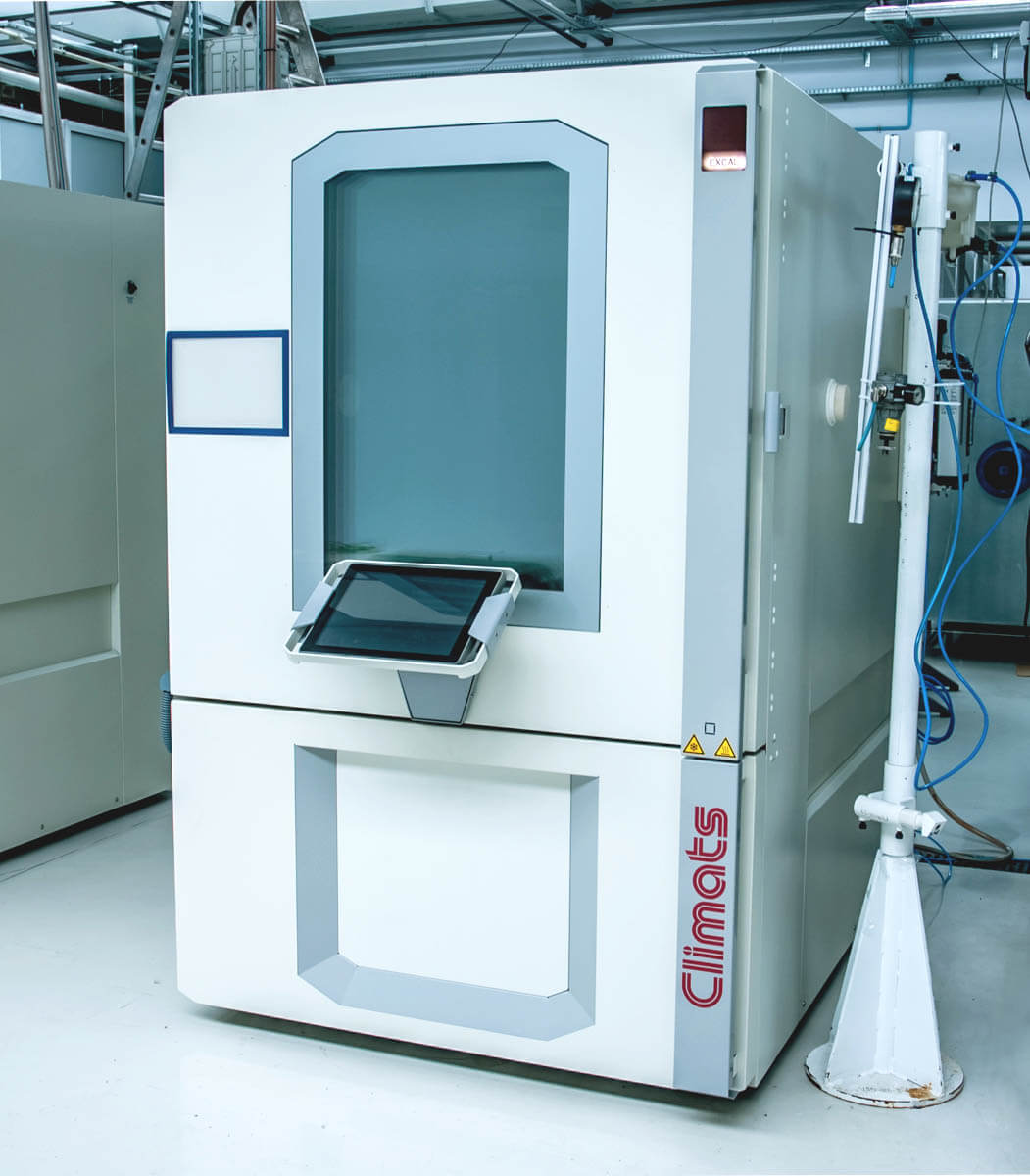

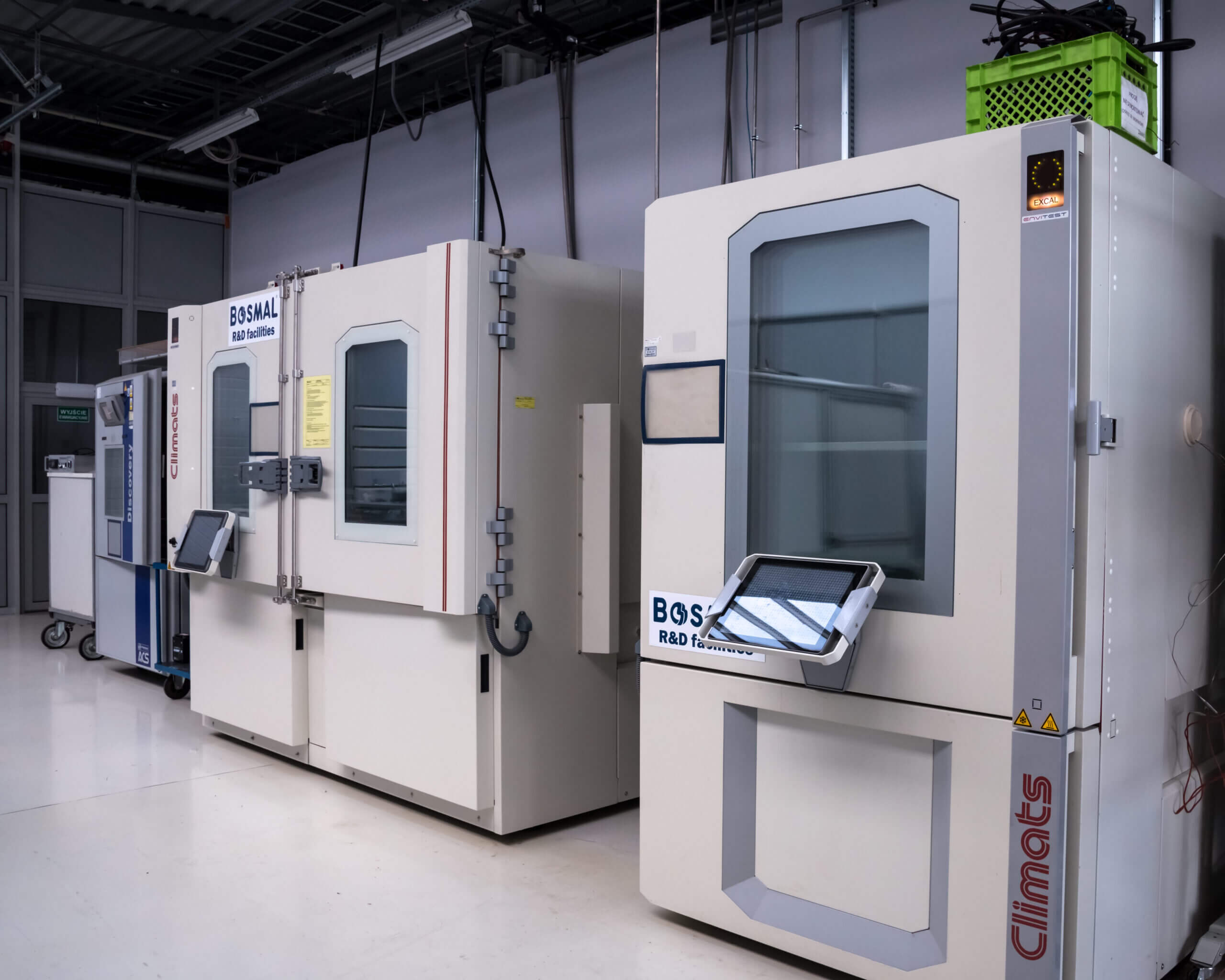

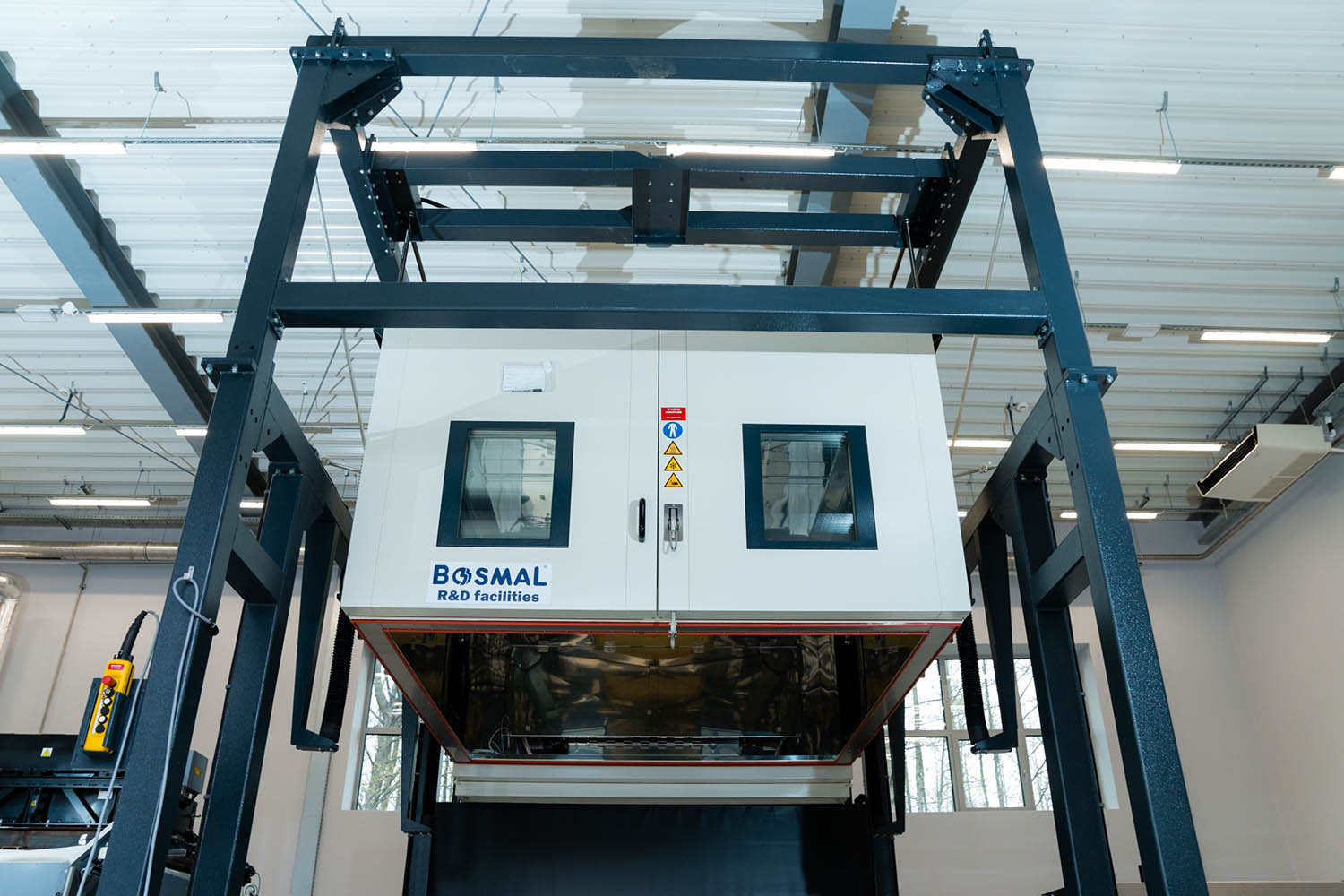

Komory klimatyczne (w tym komory walk-in oraz komory niskotemperaturowe, wysokotemperaturowe, do kondycjonowania obiektów – wielkogabarytowe)
Instytut posiada szereg komór klimatycznych o różnych zakresach temperatur i w różnych wielkościach. Pozwalają one na badania lub kondycjonowanie obiektów w różnych warunkach klimatycznych:
- Temperatura: od -70°C do 210°C
- Wilgotność: od 10 do 98% RH.

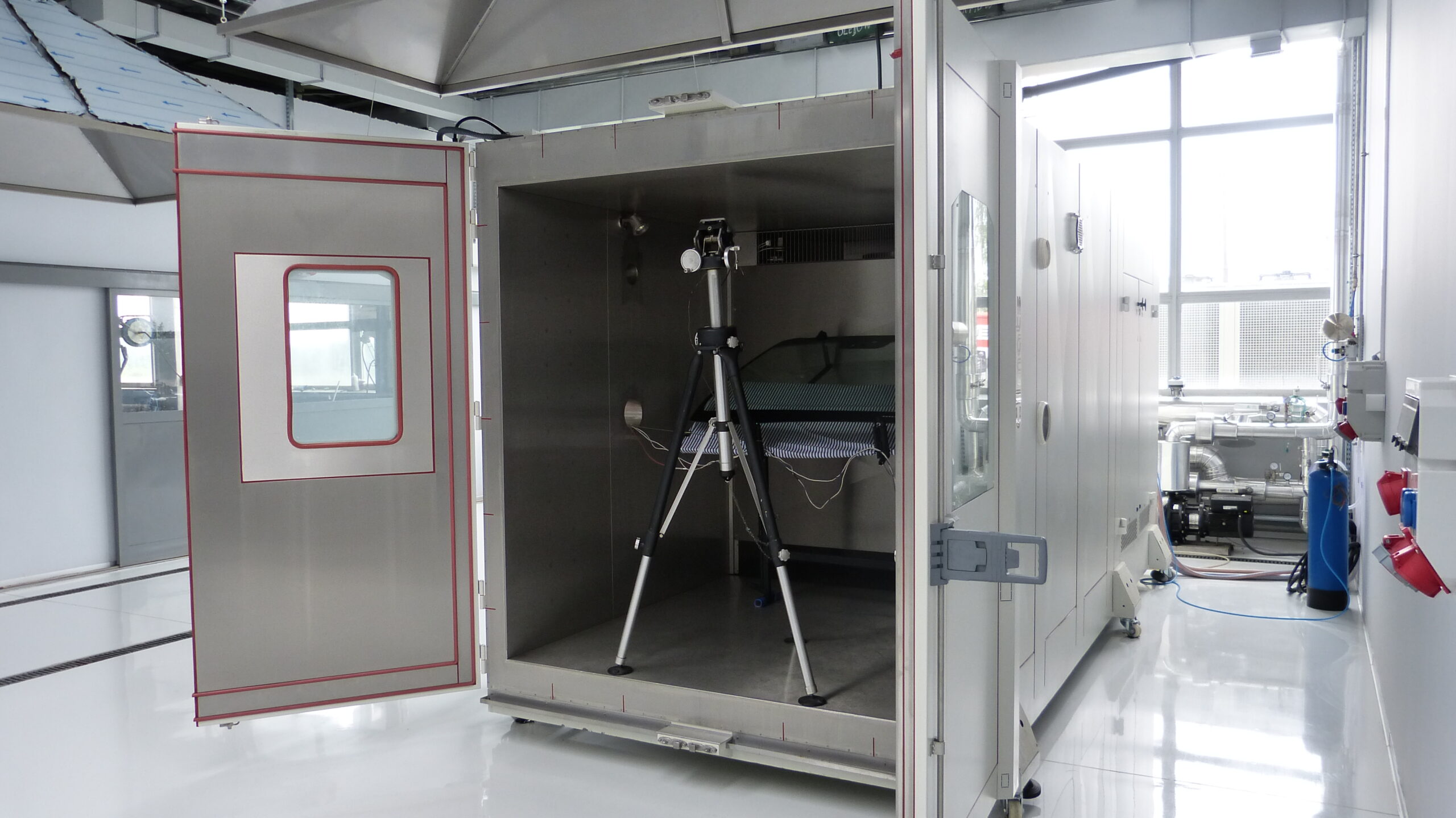

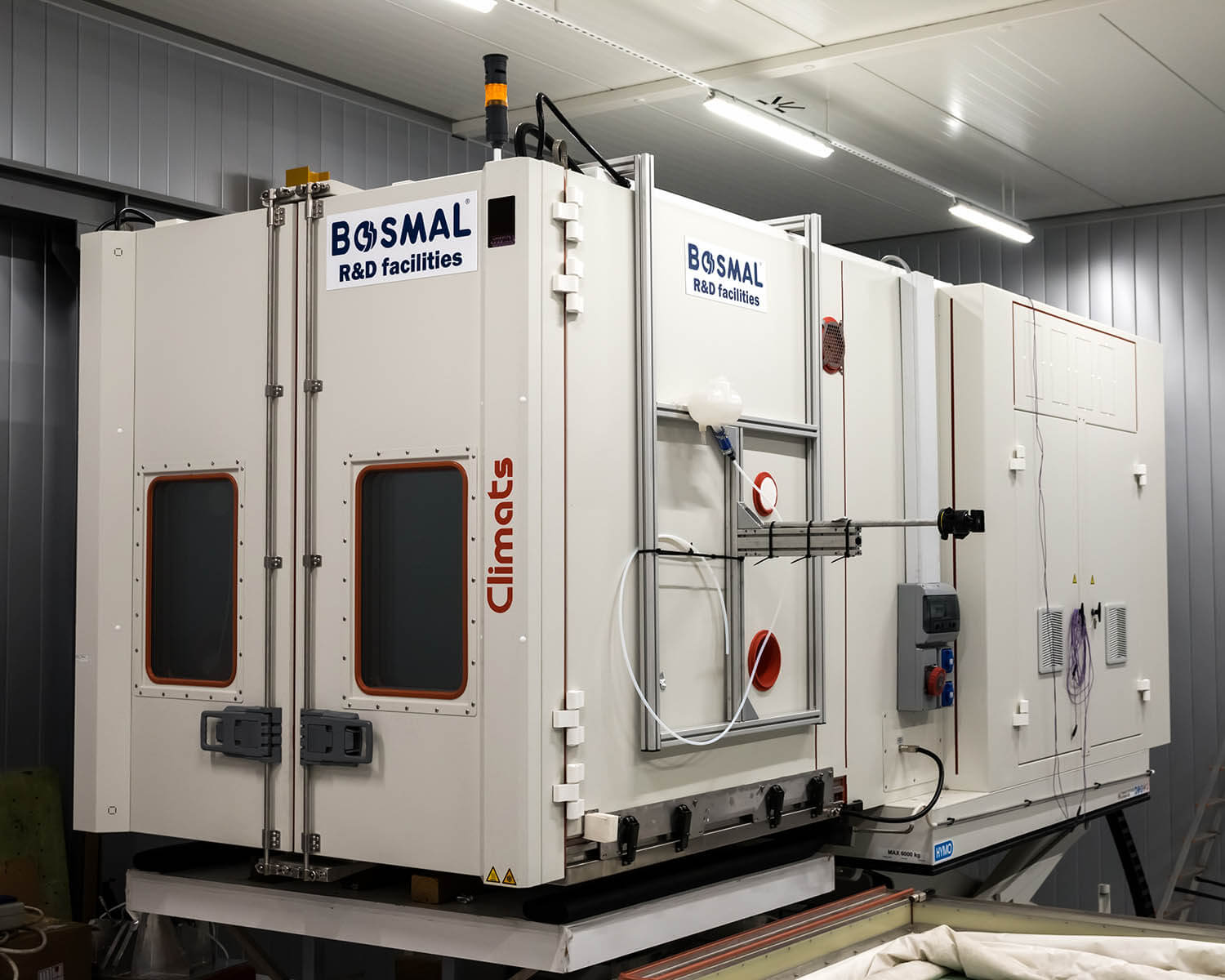

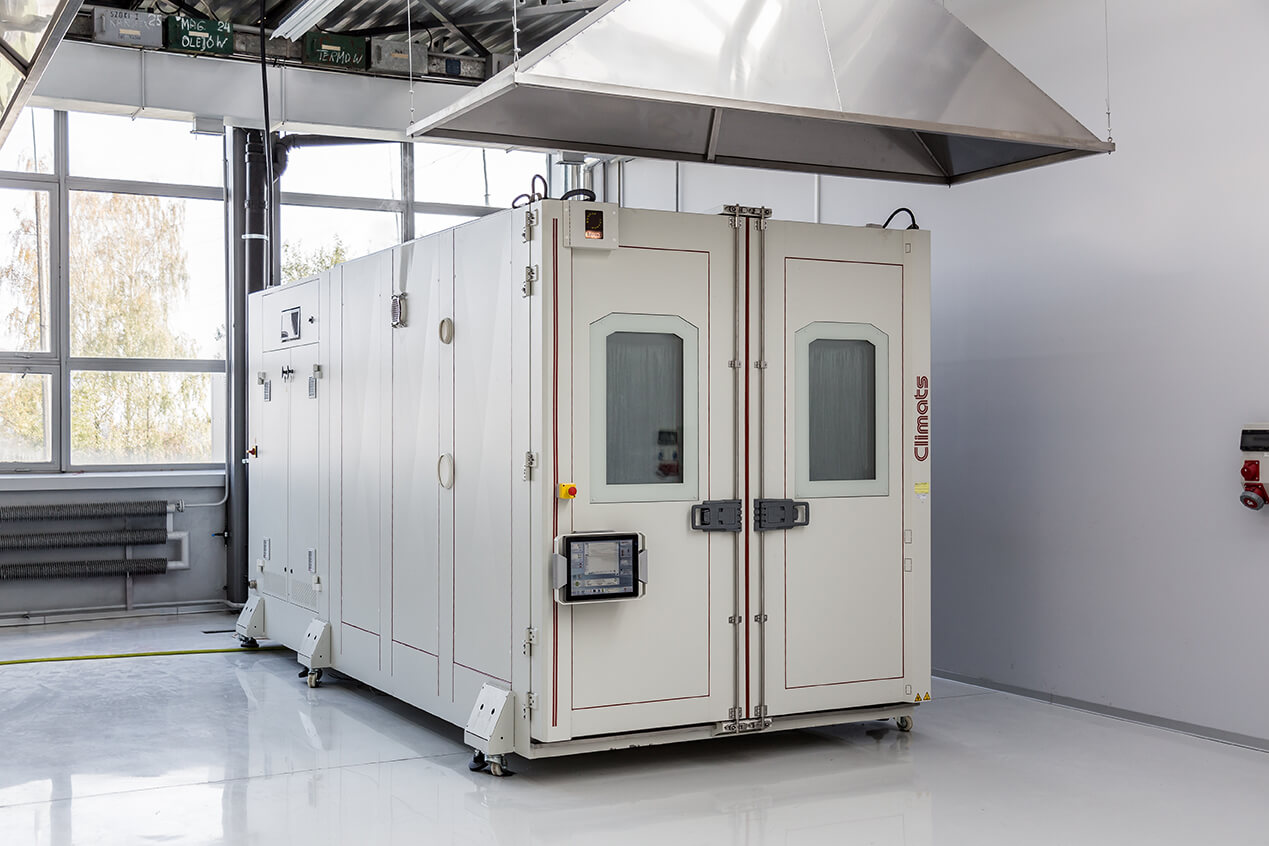

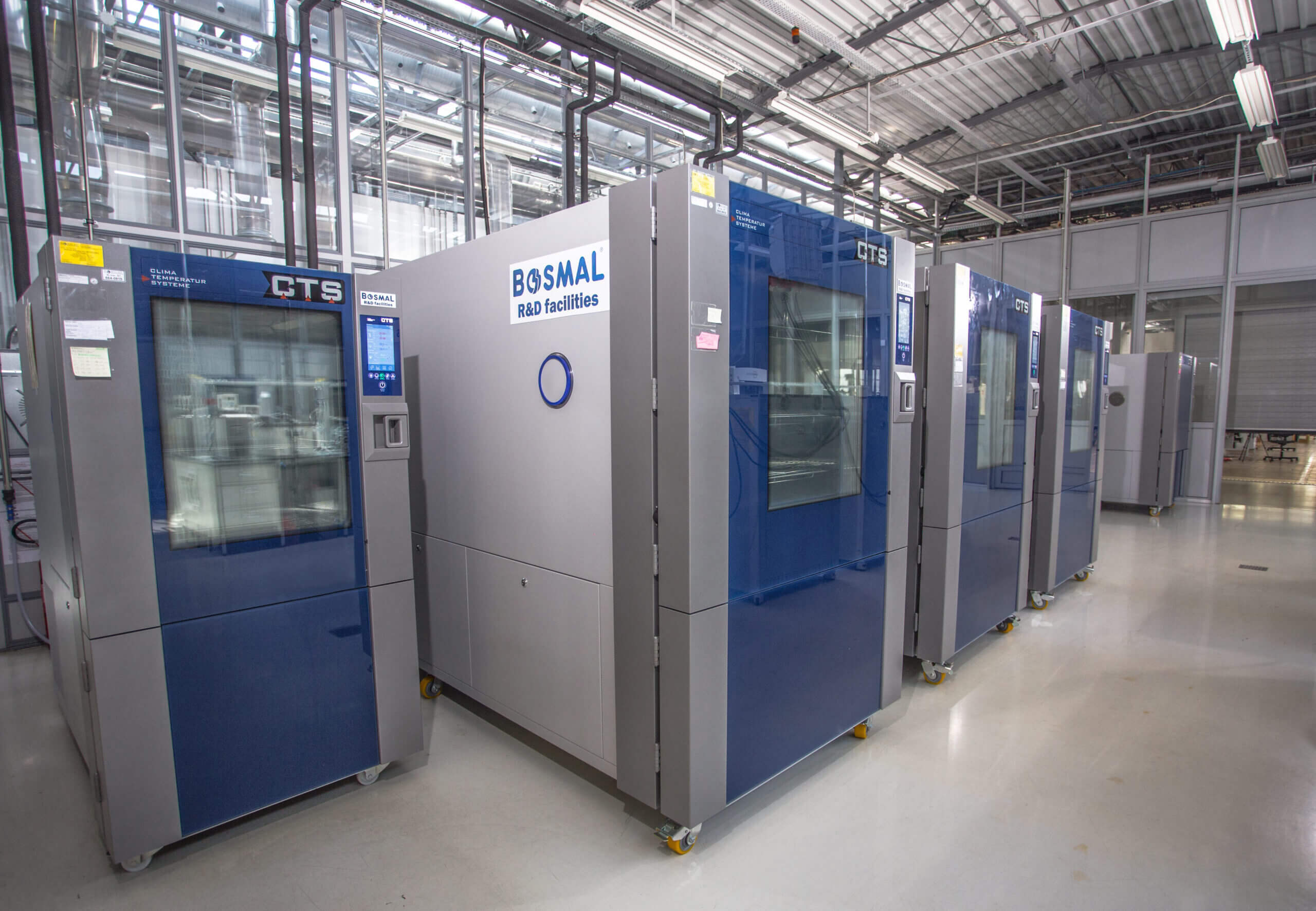

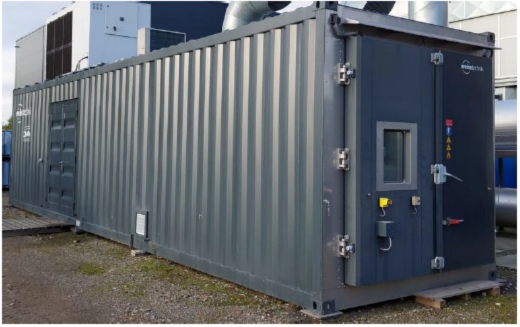

Komora walk-in Climats

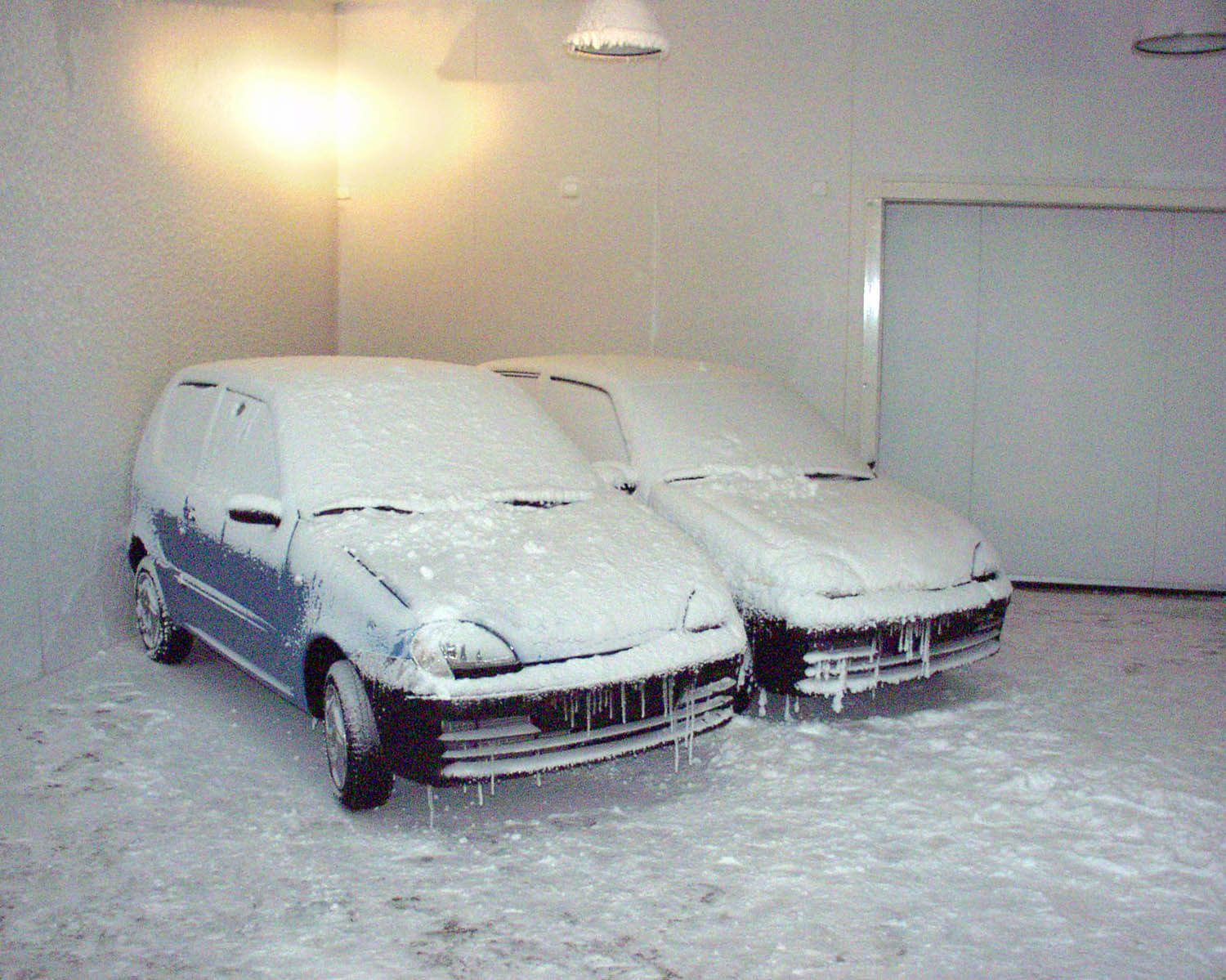

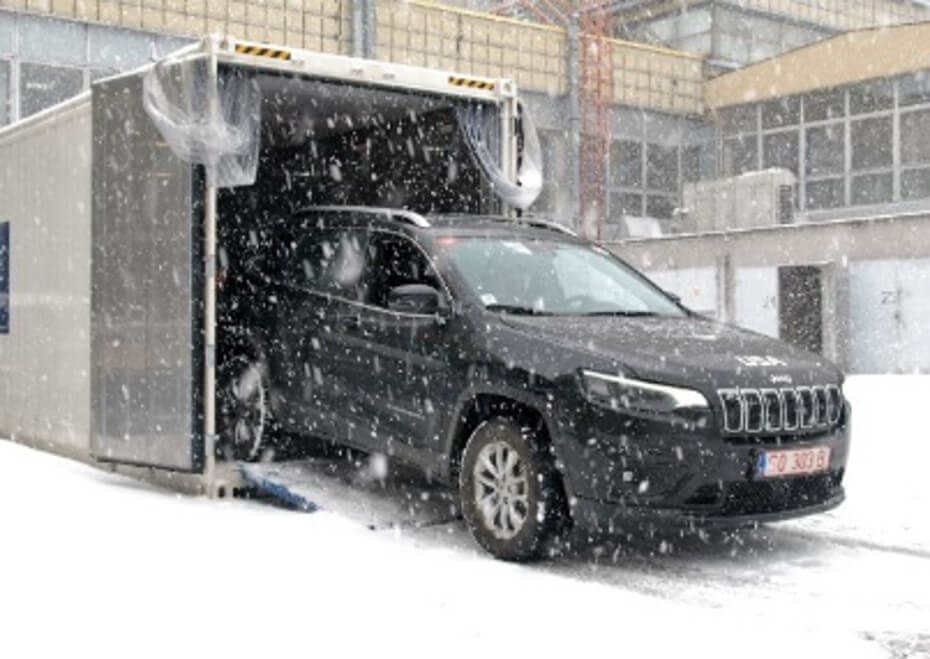

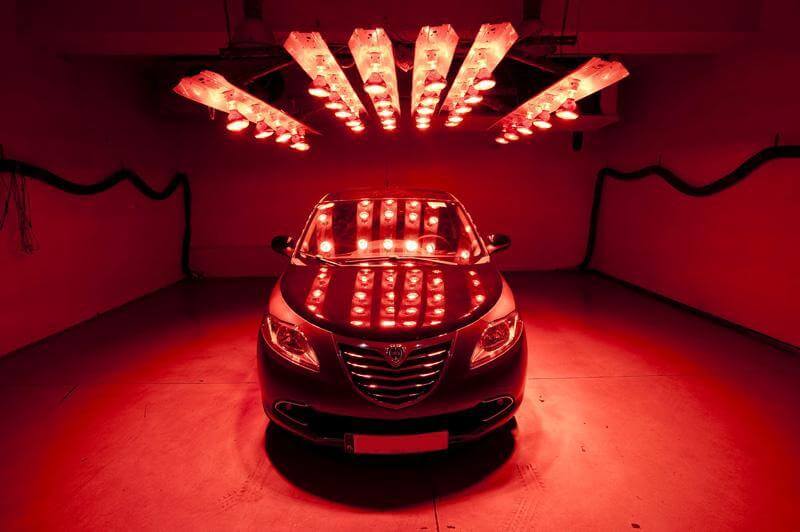

Wielkogabarytowe komory niskotemperaturowe, wysokotemperaturowe oraz komory do kondycjonowania obiektów

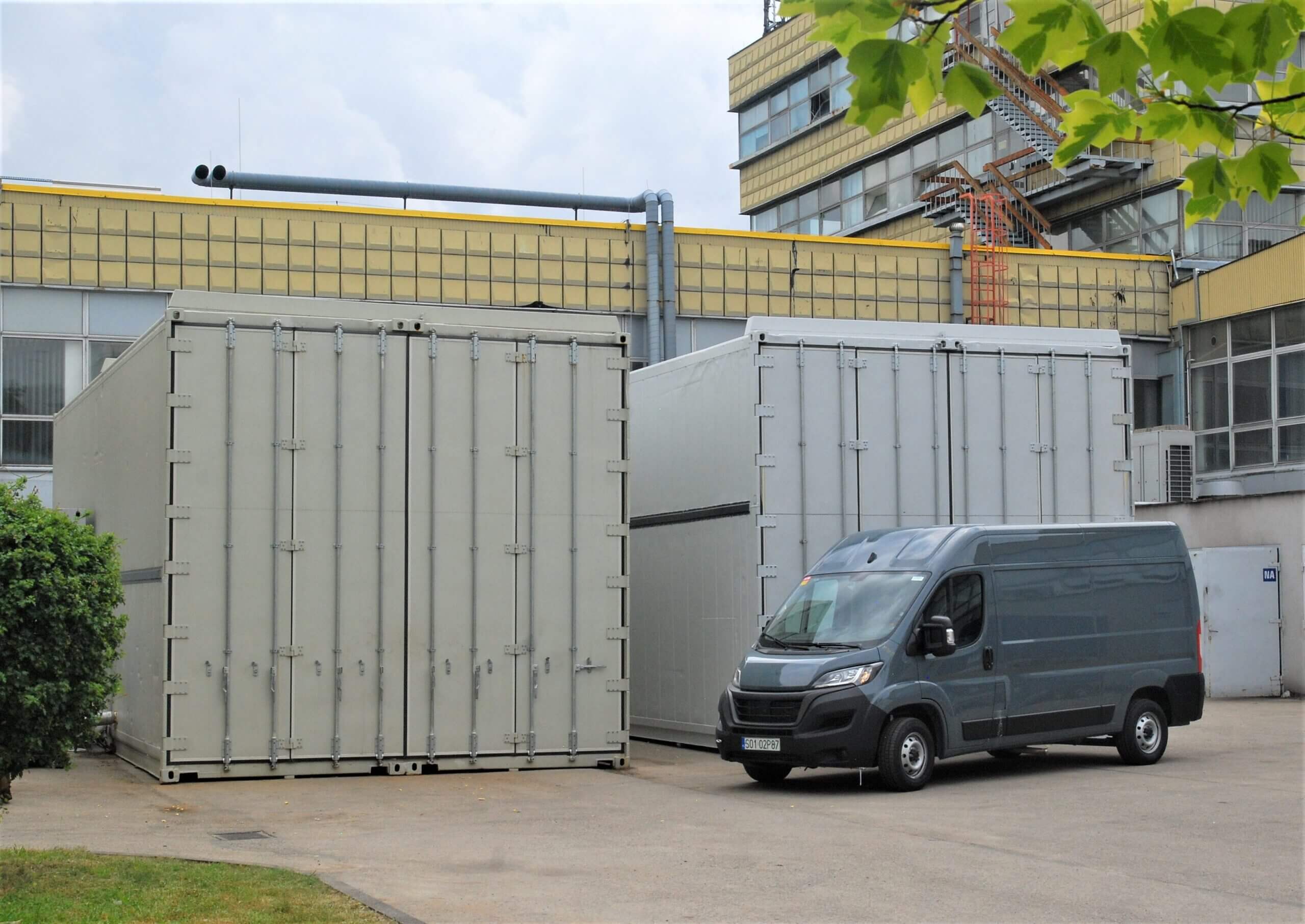

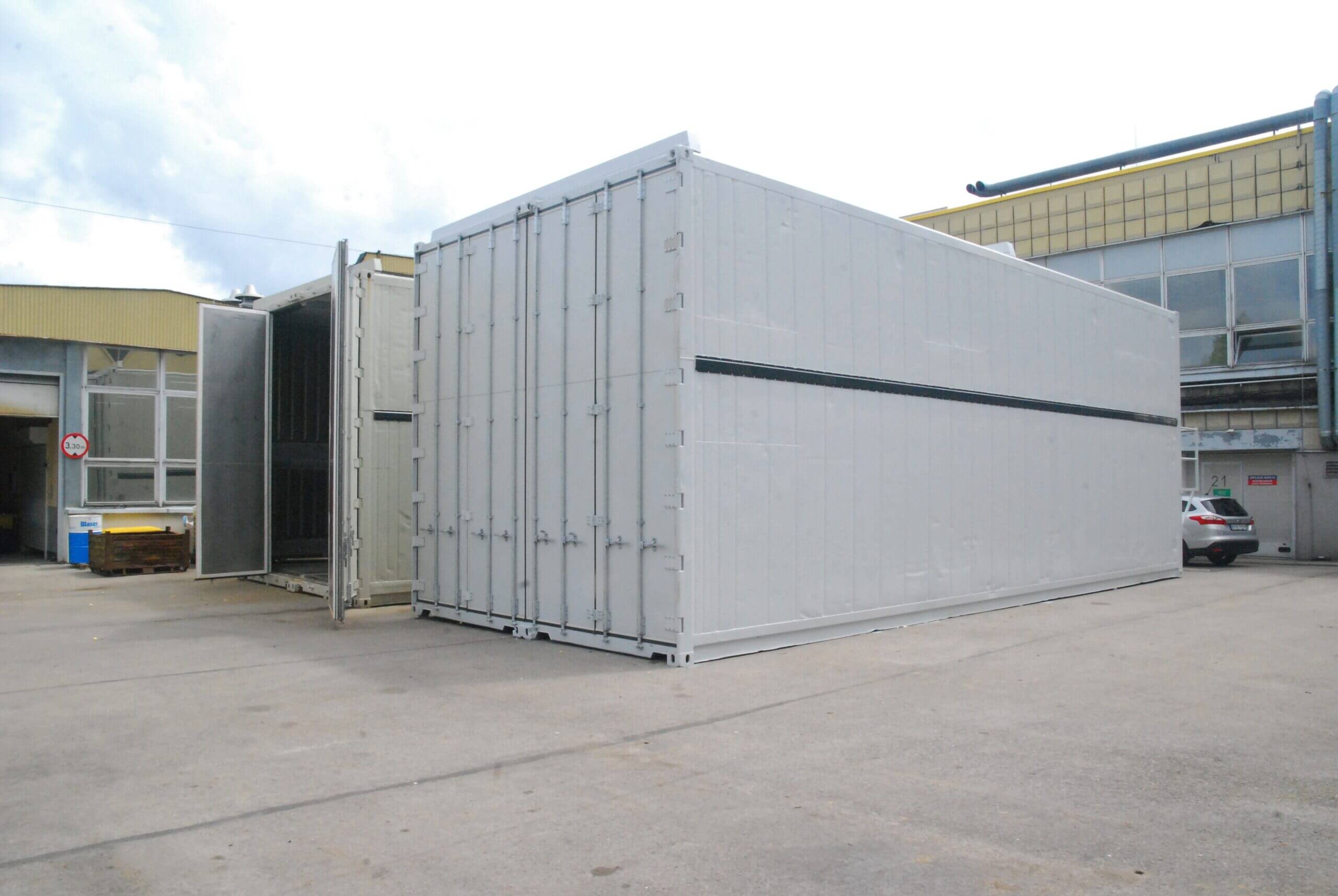

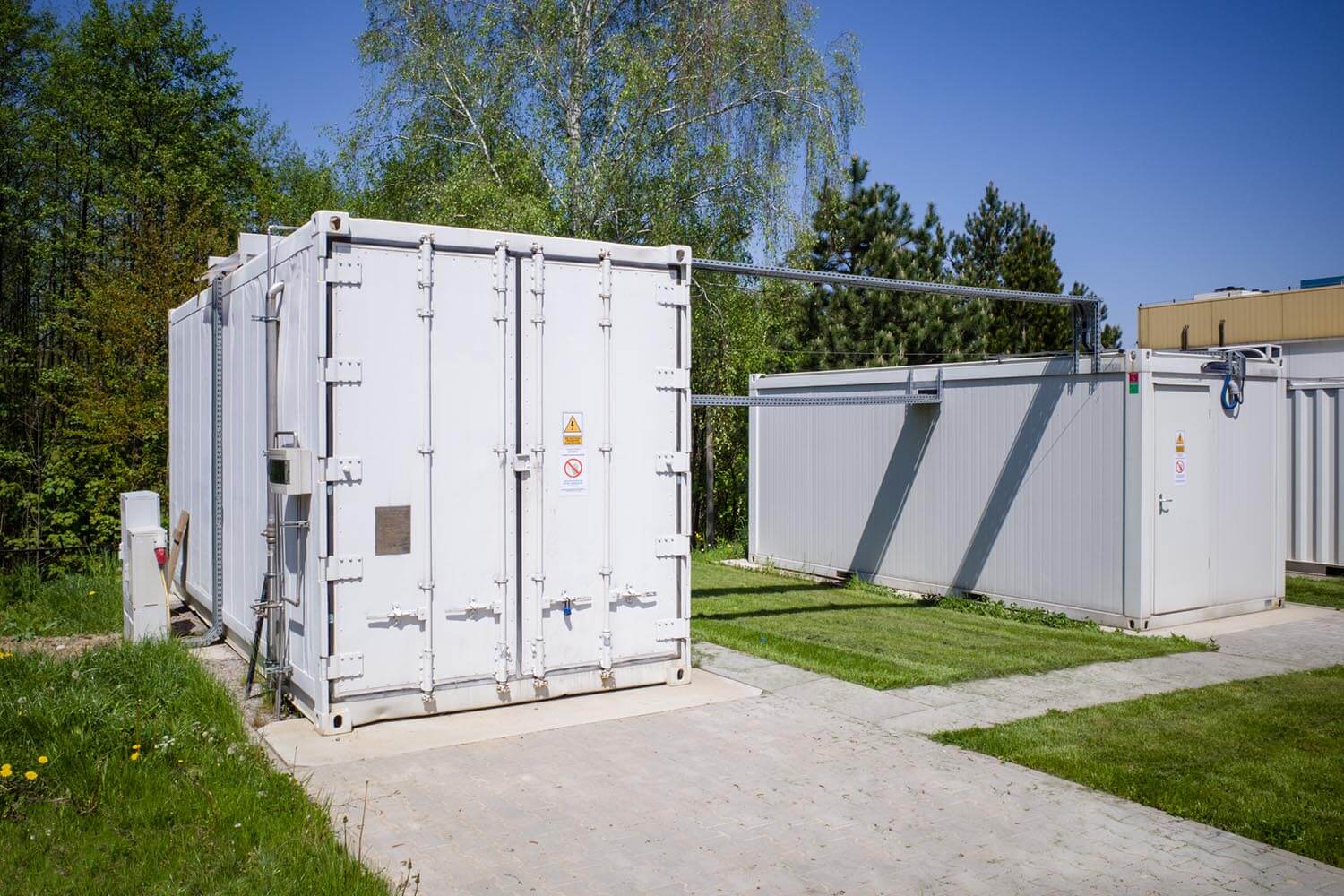

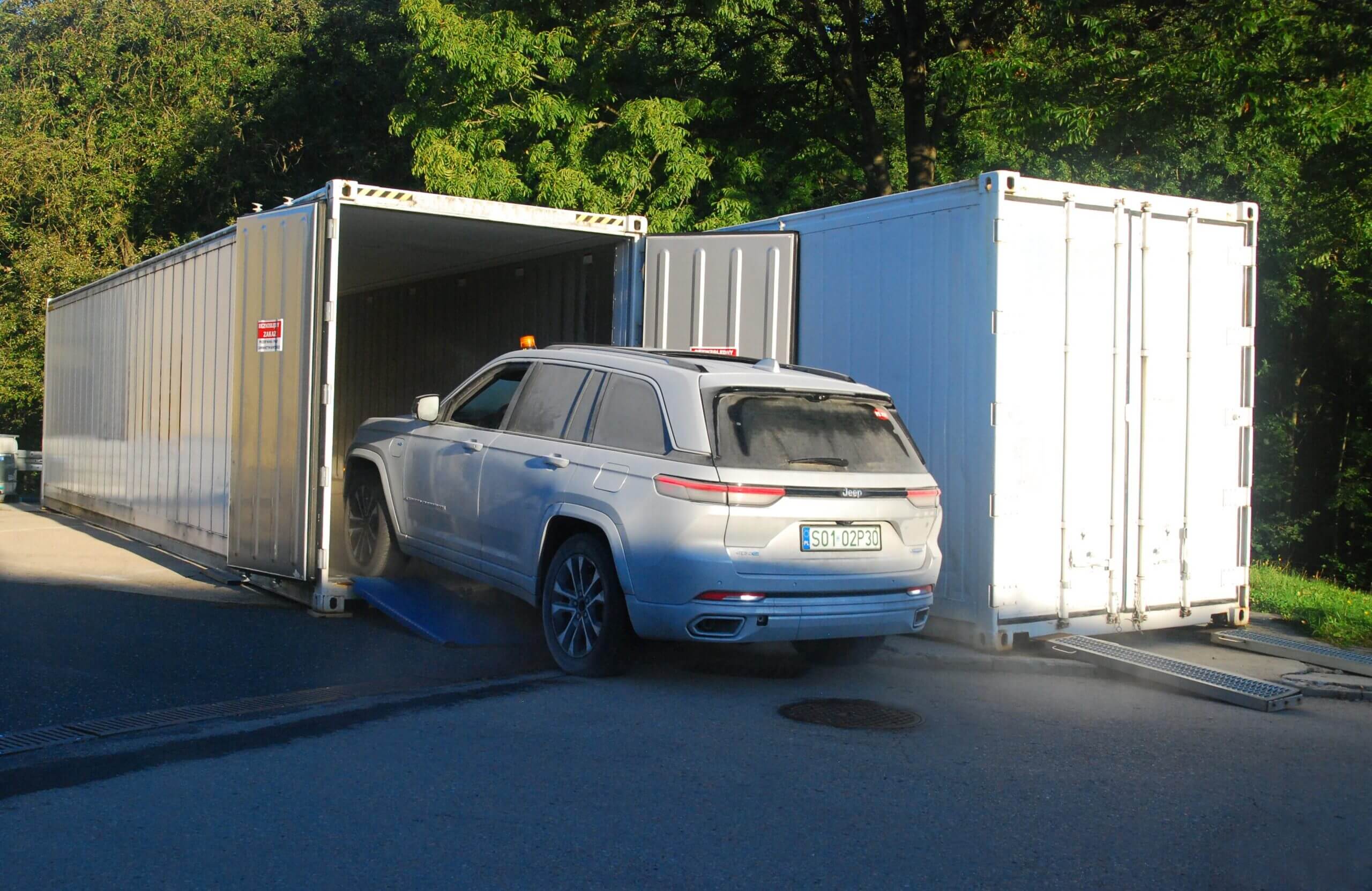

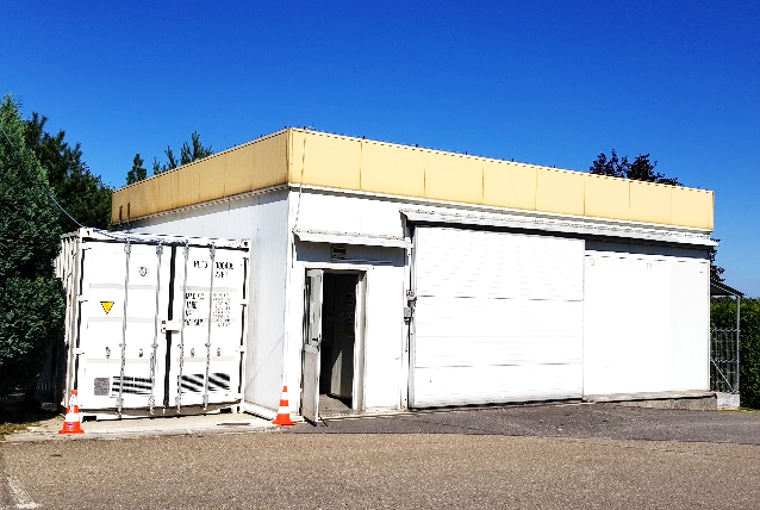

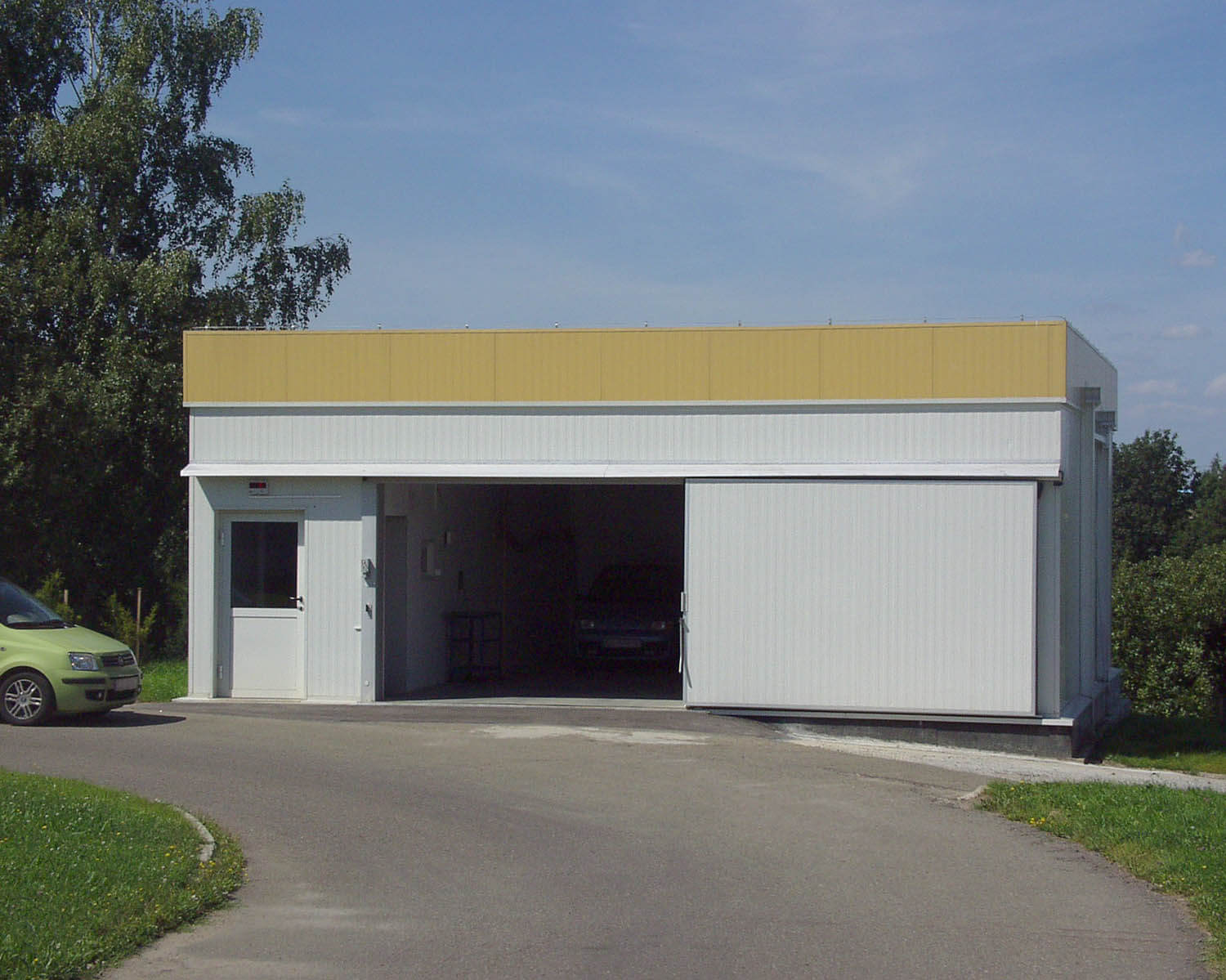

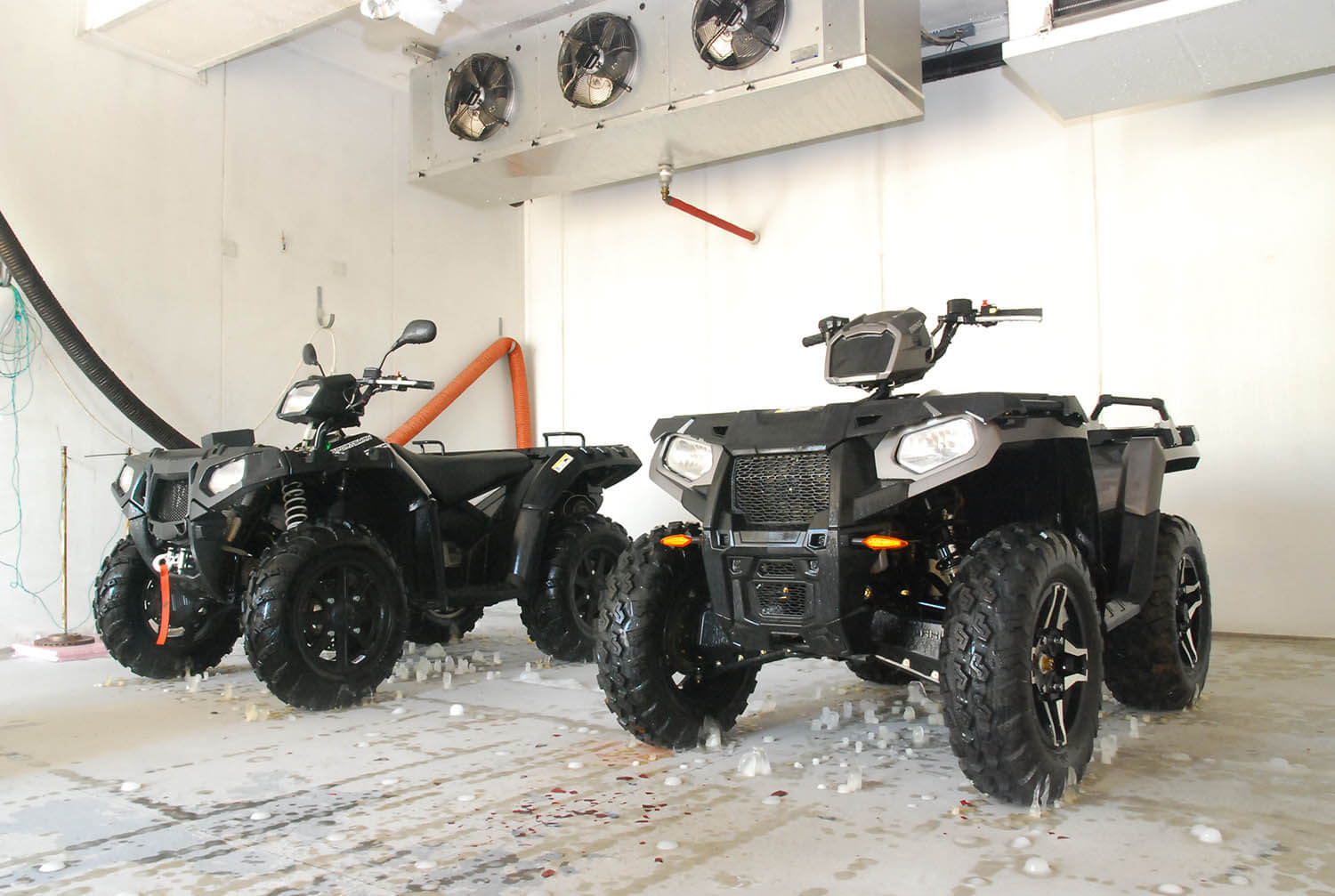

Dwie komory wolnostojące, 12-metrowe, służące do kondycjonowania obiektów badawczych (głównie pojazdów) i wykonywania prób w różnych temperaturach otoczenia i wilgotności
Parametry:
- Temp.: od -35°C do 65°C
- Możliwość ustawienia wilgotności ponad 95% z dokładnością +/-2% w warunkach ustalonych, przy temperaturze 55°C
- Wymiary komory (dł x szer x wys): 11500 × 2285 × 2550 mm
- Wymiary bramy (szer x wys): 2285 × 2550 mm
Komory do badania odporności wyrobów na światło i warunki pogodowe
Komory do badań ekspozycji na laboratoryjne źródła światła. Lampy ksenonowe łukowe

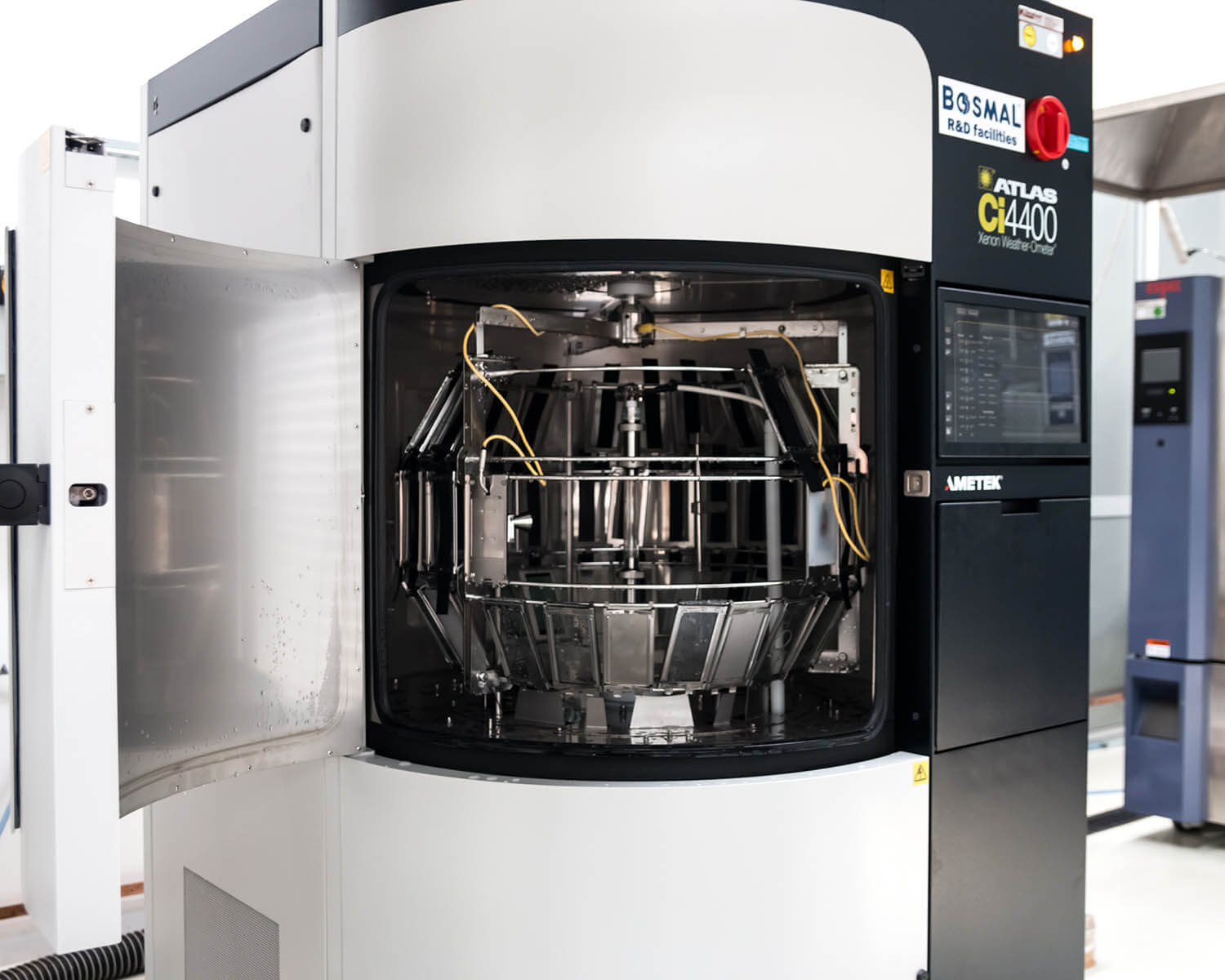

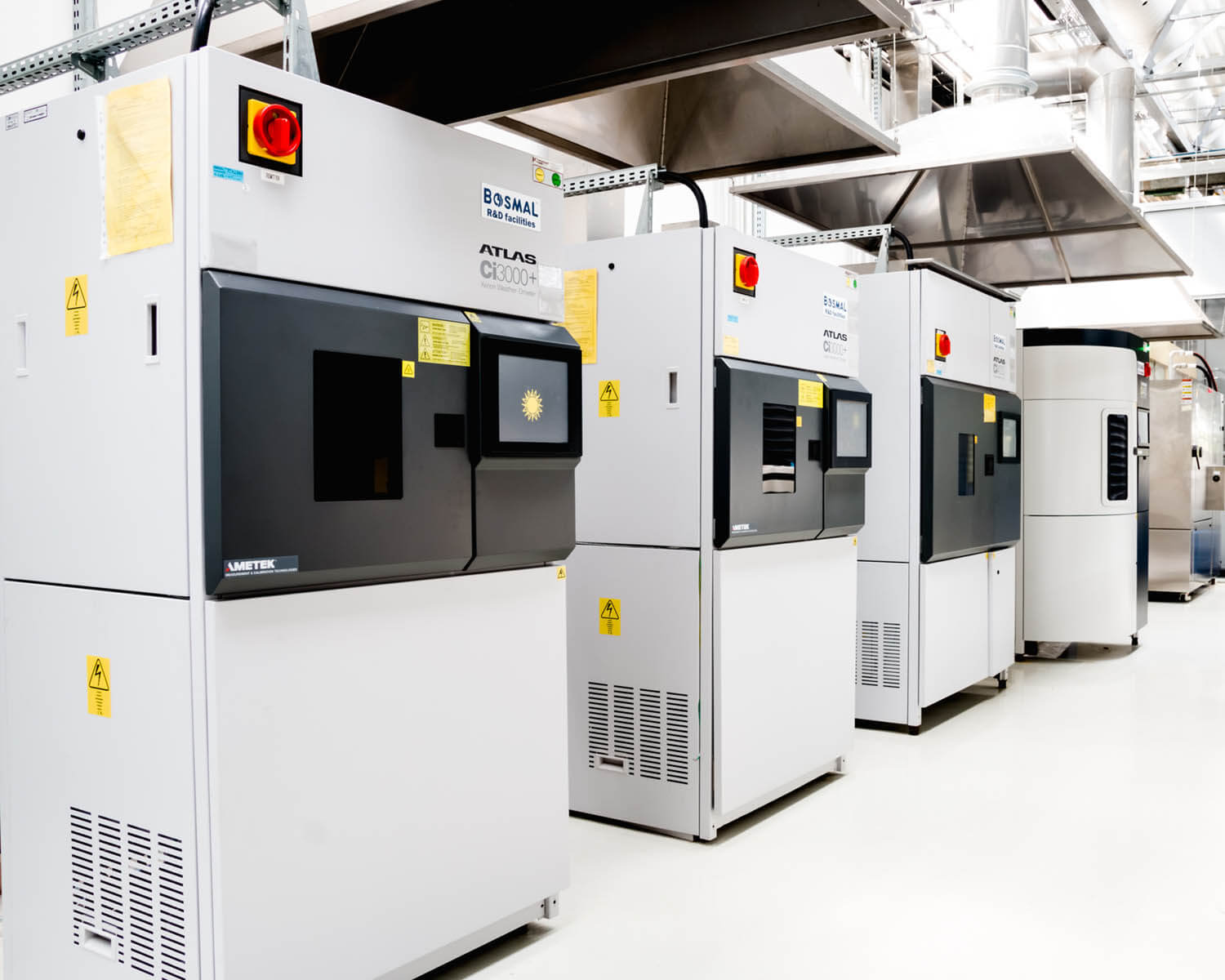

Komory do testów przyśpieszonego starzenia Xenon Weather-Ometer seria Ci 3000+i, Ci 4000 i Ci 4400 firmy Atlas
Metoda badań polega na eksponowaniu próbek roboczych na działanie sztucznych warunków atmosferycznych (filtrowanego światła lampy ksenonowej, temperatury, wilgotności i nadeszczania) w celu symulowania w laboratorium procesów starzenia, które zachodzą podczas działania naturalnych warunków atmosferycznych.
Komory umożliwiają kontrolę:
- natężenia promieniowania w W/m2 i energii światła w MJ/m2
- temperatury czarnego termometru i temperatury powietrza w komorze, w zakresie od 40° do 120°C
- regulację wilgotności względnej powietrza w zakresie od 10 do 100% RH
Odporność na warunki pogodowe jest oceniana m.in. przez porównanie zmiany barwy badanej próbki roboczej do próbki nieeksponowanej za pomocą skali szarej zgodnie z ISO 105-A02

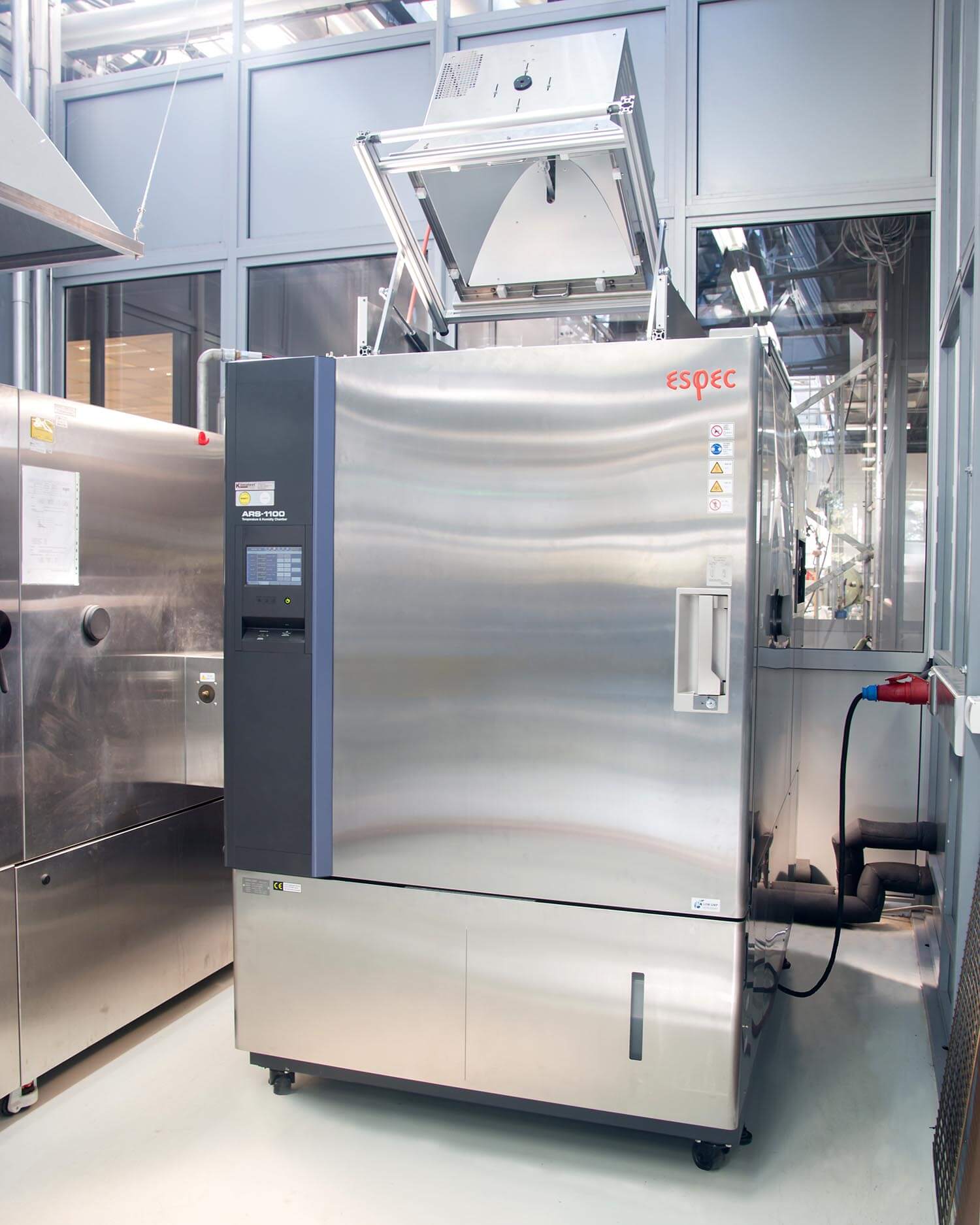

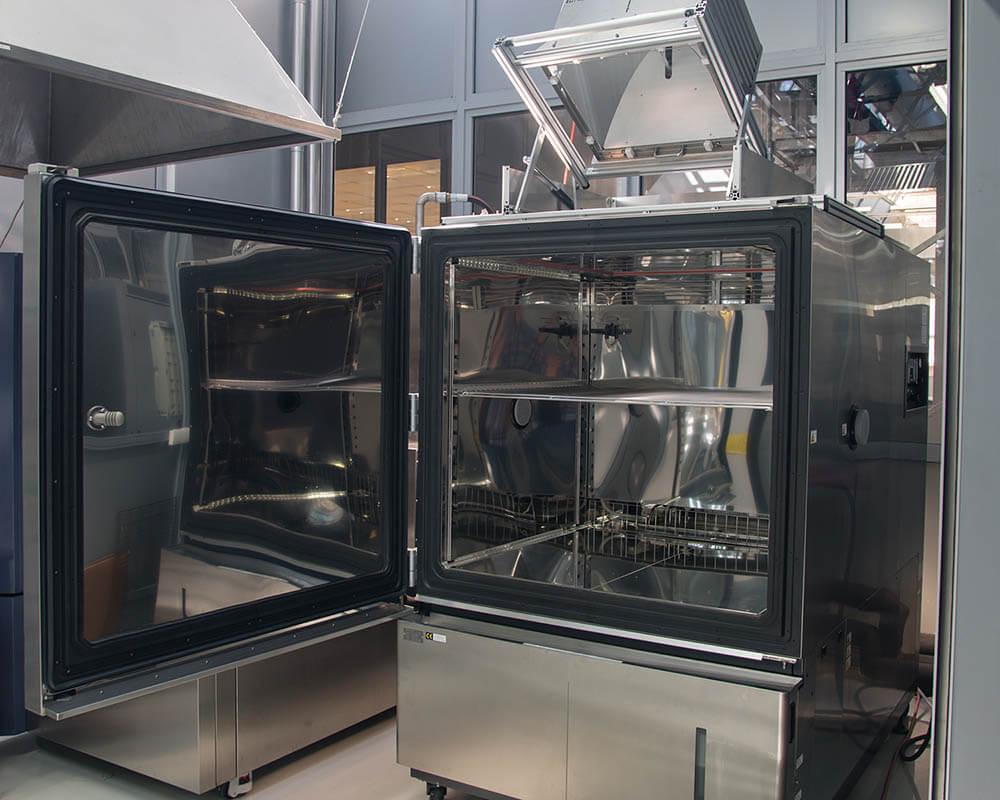

Komora klimatyczna ESPEC TYP ARS-1100 z modułem świetlnym MHG 2500 W (lampa metalohalogenkowa)
Wyposażenie komory:
- Moduł świetlny SolarConstant 2500 W umożliwiający symulację światła słonecznego
Podstawowe parametry komory:
- Zakres regulacji temperatury: -75°C – 180°C
- Zakres regulacji wilgotności: 10 – 98% RH
- Pojemność komory roboczej: 1100 L
- Wymiary komory roboczej: 1100 x 1000 x 1000 mm (szerokość x wysokość x głębokość)

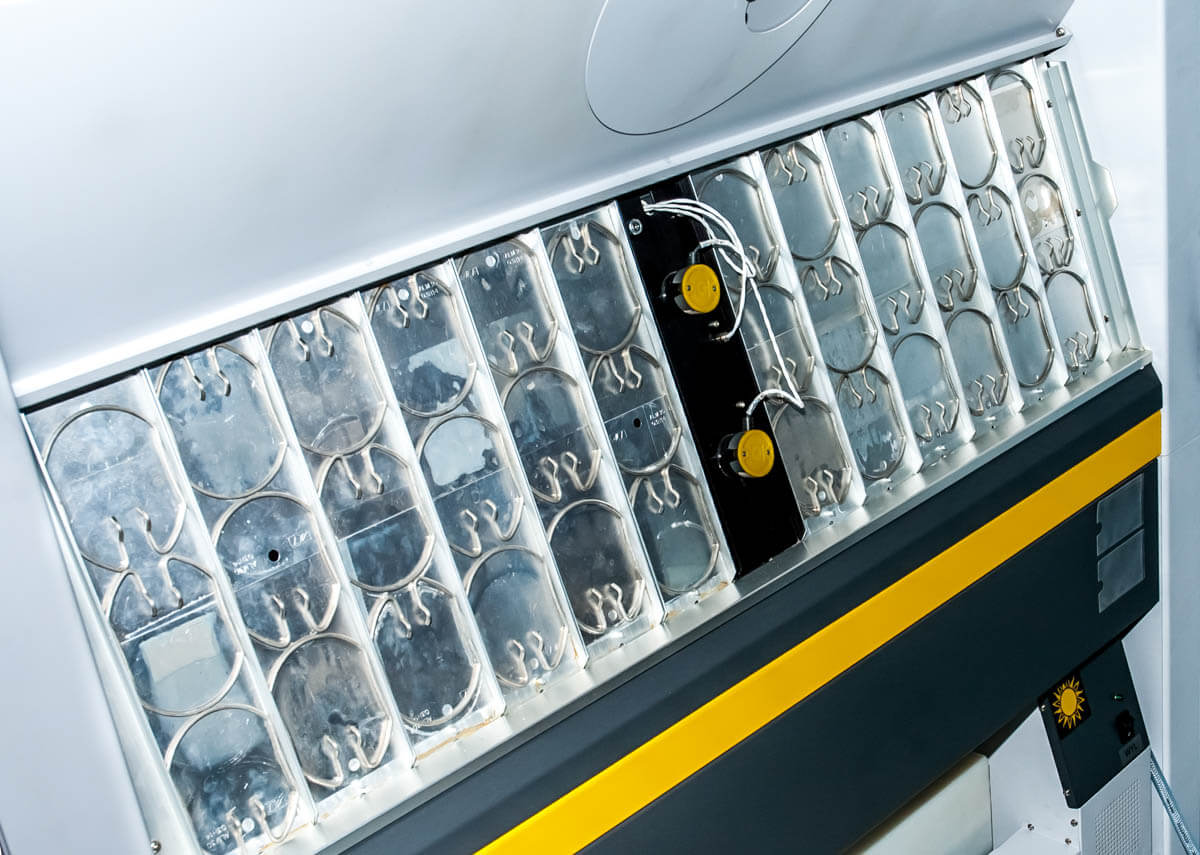

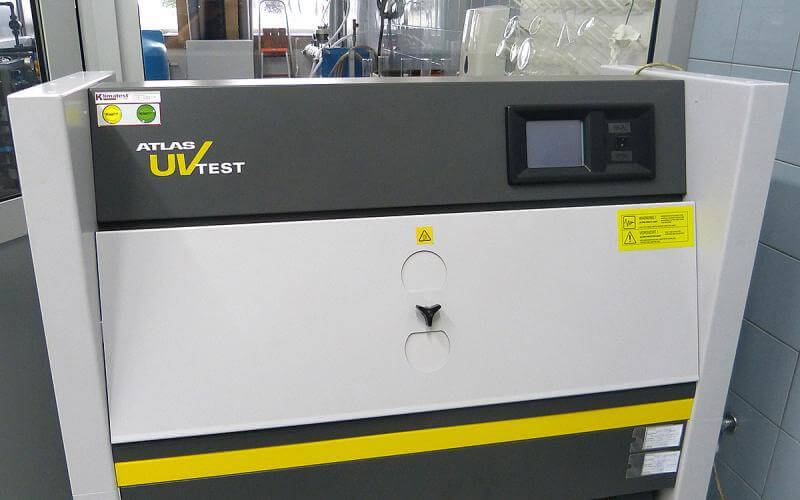

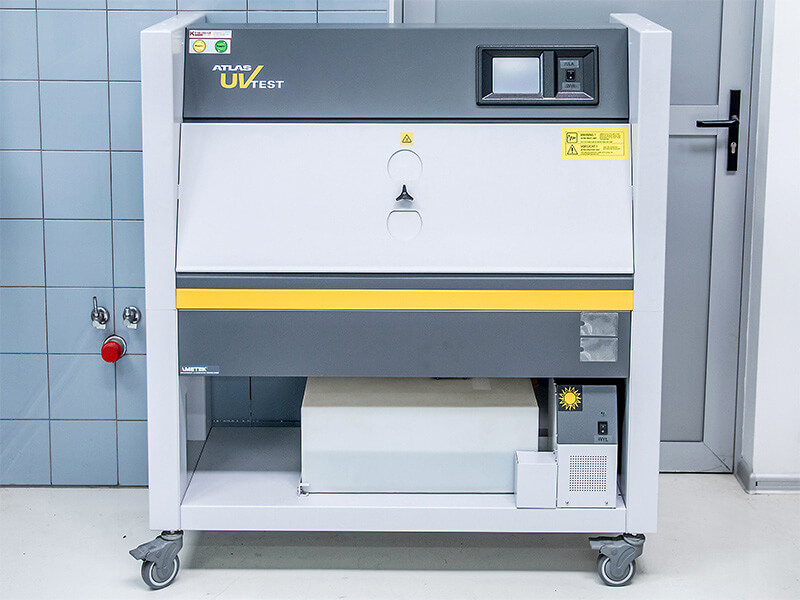

Komora starzeniowa UVTest firmy Atlas
UVTest jest to komora starzeniowa z 8 fluorescencyjnymi lampami UV (UVA 340, UVB 313, UVA 351). Urządzenie przeznaczone jest do badania odporności na fotooksydację, czyli na promieniowanie ultrafioletowe (UV) w jego najbardziej destrukcyjnym zakresie – UVA i UVB w połłaczeniu z cyklem kondensacji pary wodnej.
Komora UVTest pozwala na kontrolowanie parametrów testów: natężenia promieniowania UV oraz temperatury próbek podczas testu. Programowanie testów oraz nadzorowanie ich przebiegu odbywa się poprzez wbudowany kontroler mikroprocesorowy z dotykowym ekranem LCD. Wysoką powtarzalność wykonywanych badań zapewnia system kalibracji promieniowania ultrafioletowego (UV).
- Zakres regulacji natężenia promieniowania: od 0,35 do 1,55 W/m2 dla lamp UV-A i od 0,35 do 1,23 W/m2 dla lamp UV-B,
- Zakres regulacji temperatury czarnej płytki (BPT): 35-80°C dla fazy ze światłem, 35-60°C dla fazy kondensacji/ nadeszczania.

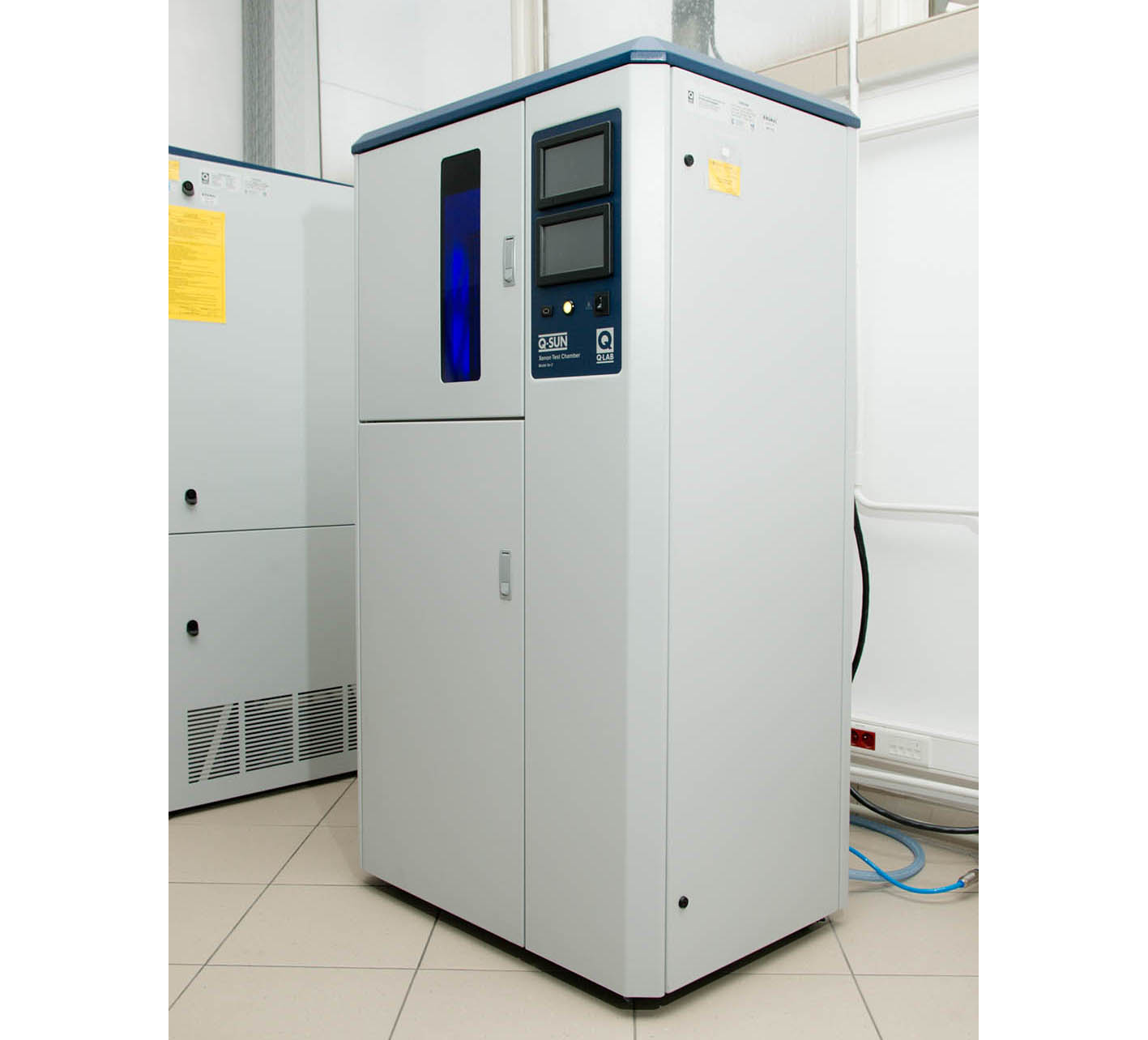

Komora starzeniowa z lampą ksenonową model Q-SUN Xe-2-HBSE
Komora Q-SUN Xe-2, z lampą ksenonową zamontowaną wewnątrz bębna obrotowego z uchwytami na próbki, jest urządzeniem do badań starzeniowych, odporności na światło i foto stabilności. Umożliwia odtworzenie uszkodzeń spowodowanych przez działanie całkowitego widma światła słonecznego oraz deszcz. W ciągu kilku dni lub tygodni, komora testowa Q-SUN Xe-2 może odtworzyć uszkodzenia materiału, które powstają w ciągu miesięcy lub lat w warunkach atmosferycznych. Kontroli podlegają następujące parametry badania:
- widmo (pełny zakres światła słonecznego)
- natężenie promieniowania
- wilgotność względna (20-95%)
- temperatura w komorze
- temperatura wzorcowa czarnego termometru
- natrysk (z przodu i z tyłu)

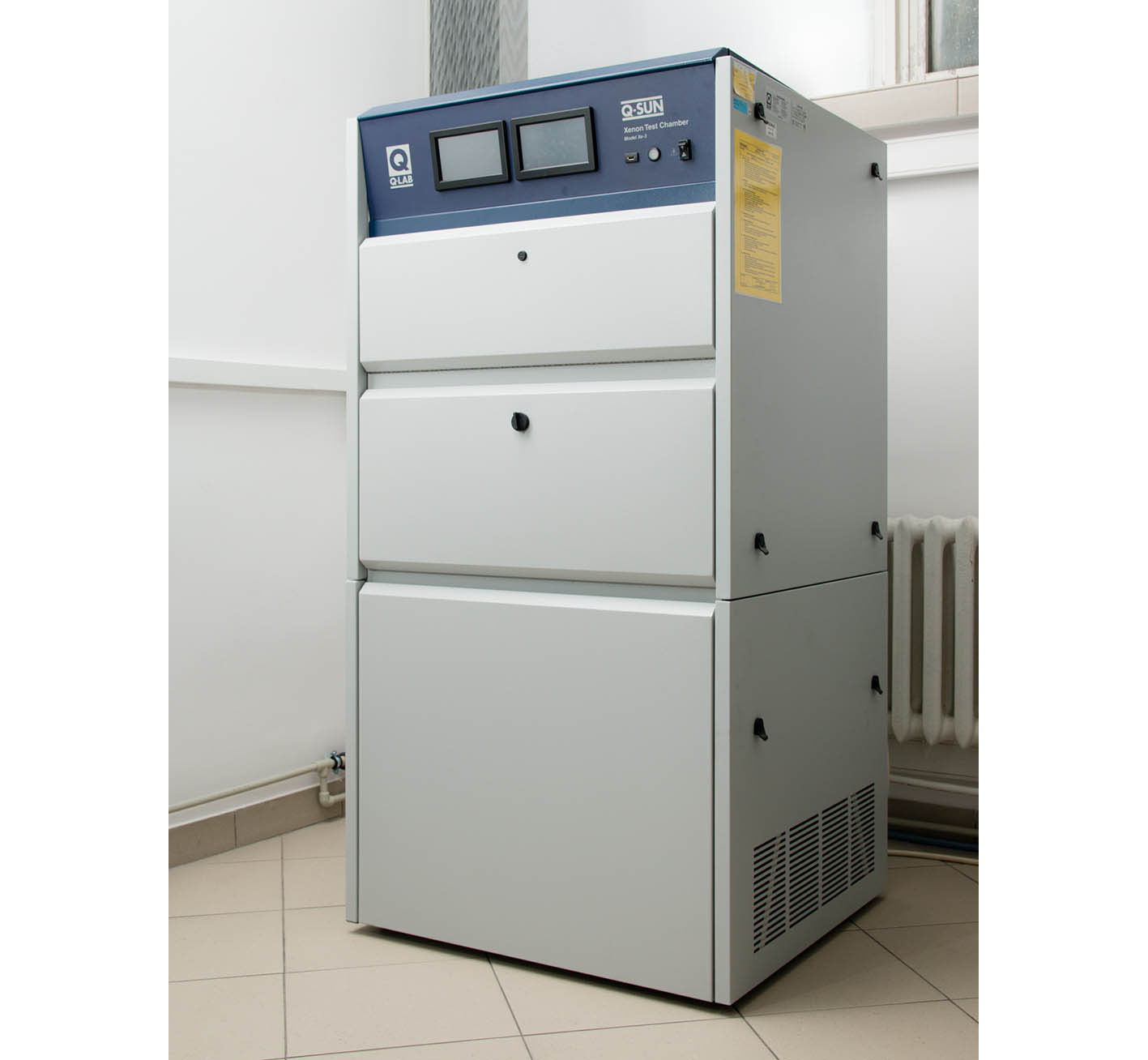

Komora starzeniowa z lampą ksenonową Q-SUN Xe-3-HBSE
Komora Q-SUN Xe-3, z 3 lampami ksenonowymi umieszczonymi nad próbkami umieszczonymi horyzontalnie, jest urządzeniem do badań starzeniowych, odporności na światło, trwałości koloru i foto stabilności. Umożliwia odtworzenie uszkodzeń spowodowanych przez działanie całkowitego widma światła słonecznego oraz deszcz. W ciągu kilku dni lub tygodni, komora testowa Q-SUN Xe-2 może odtworzyć uszkodzenia materiału, które powstają w ciągu miesięcy lub lat w warunkach atmosferycznych. Kontroli podlegają następujące parametry badania:
- widmo (pełny zakres światła słonecznego)
- natężenie promieniowania
- wilgotność względna (20-95%)
- temperatura w komorze
- temperatura wzorcowa czarnego termometru
- natrysk na próbki (symulacja deszczu, natrysk z dwóch stron, natrysk inną cieczą)
Komora do badań odporności na starzenie w atmosferze z ozonem

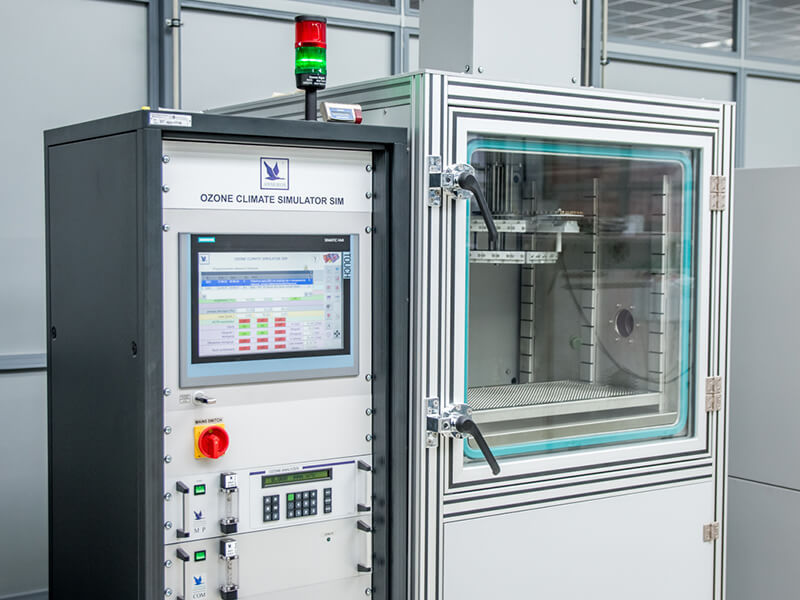

Komora do badania odporności na ozon ANSEROS SIM6300-TH
W komorze ocenia się odporność na spękania gumy lub kauczuku termoplastycznego, poddanych statycznym lub dynamicznym odkształceniom rozciągającym w atmosferze o określonym stężeniu ozonu, temperaturze i wilgotności. Komora ozonowa o objętości roboczej 310 litrów pozwala również na badania innych niż guma lub kauczuk obiektów w szerokim zakresie stężenia ozonu od 25 do 1000 pphm.
Komory do badań wysokociśnieniowych i badań szczelności wyrobów

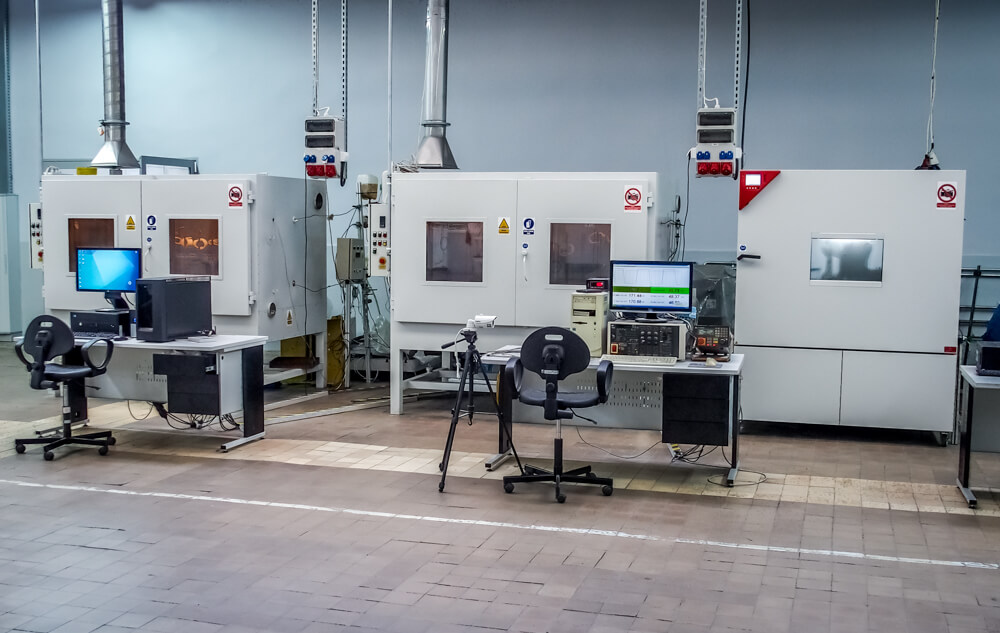

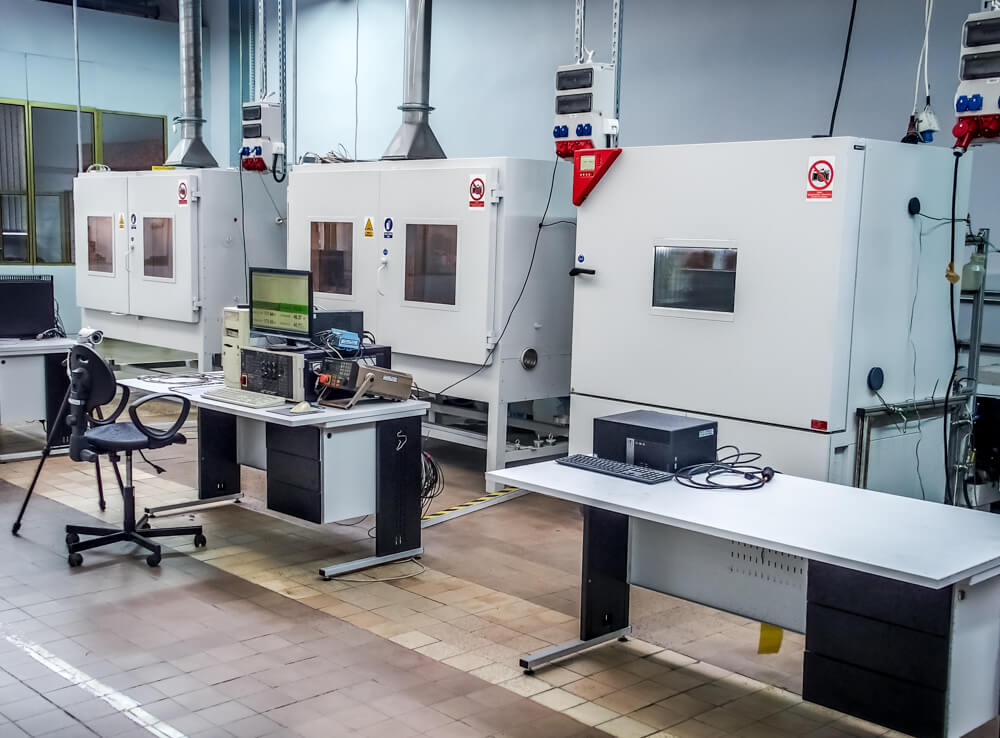

Komory do badań pulsacji wysokociśnieniowych i odporności na ciśnienie rozrywające (burst tests)
Więcej szczegółów na stronie: Testy ciśnieniowe

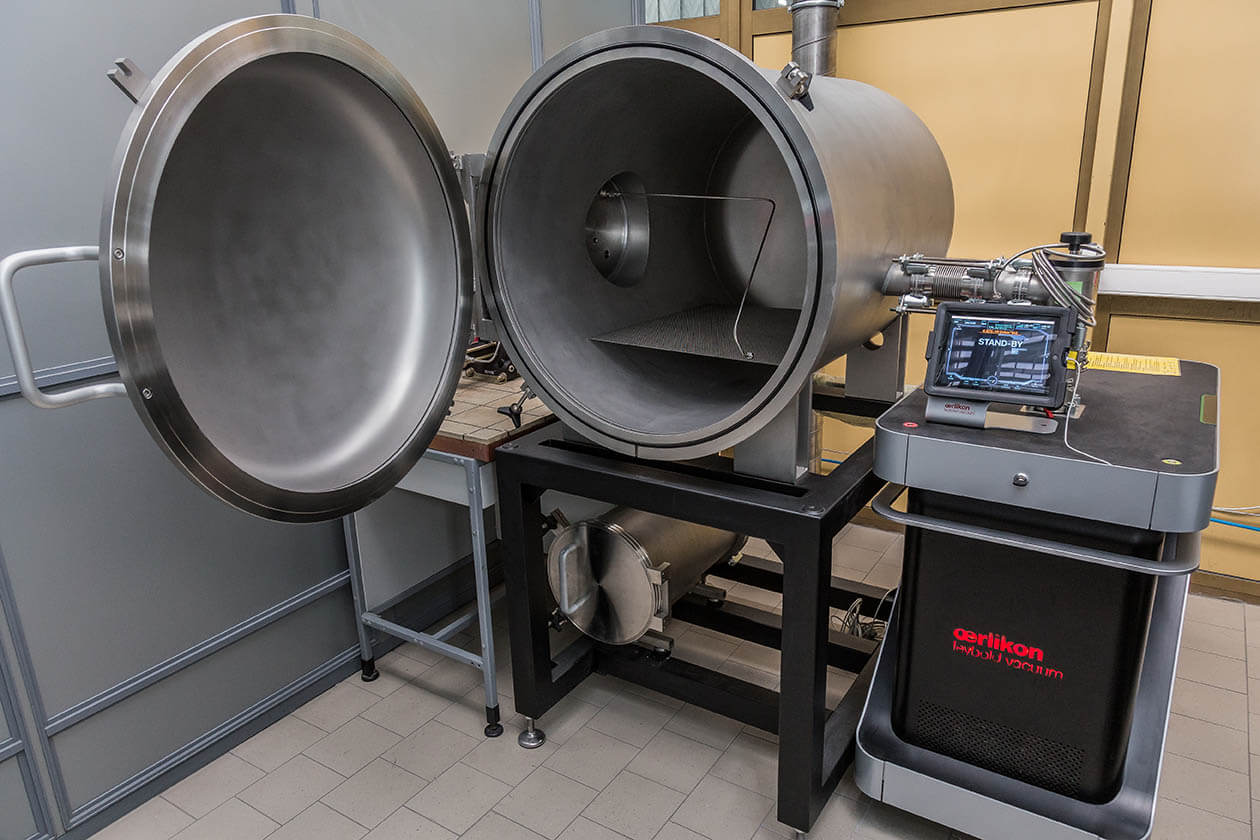

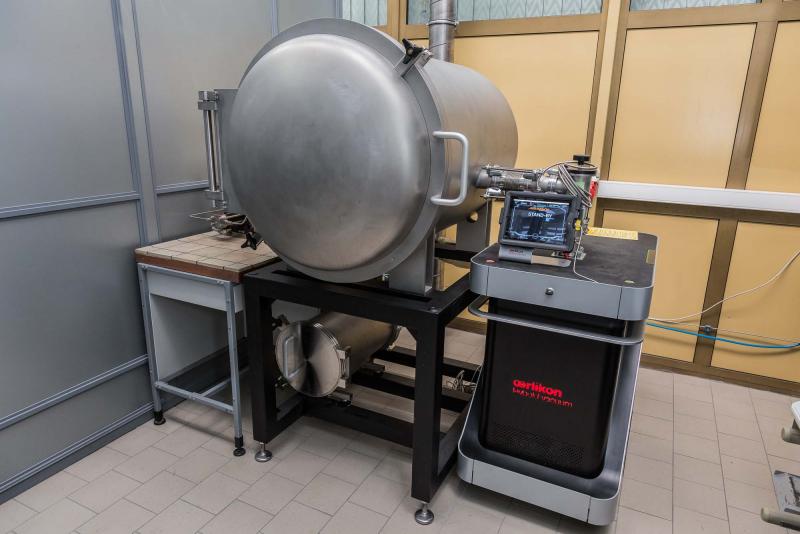

Komora badania szczelności wyrobów metodą szczelności helowej
Urządzenia
- Helowy detektor nieszczelności PHOENIX L500i (zakres od 1000 mbarl/s do <510-12 mbar*l/s)
- Kompresor Haskel Ag-75 umożliwiający uzyskanie ciśnienia helu powyżej 400 bar
- Komory badawcze: 300x300x500 mm oraz 800x800x1000 mm
Komory do badań szokowych

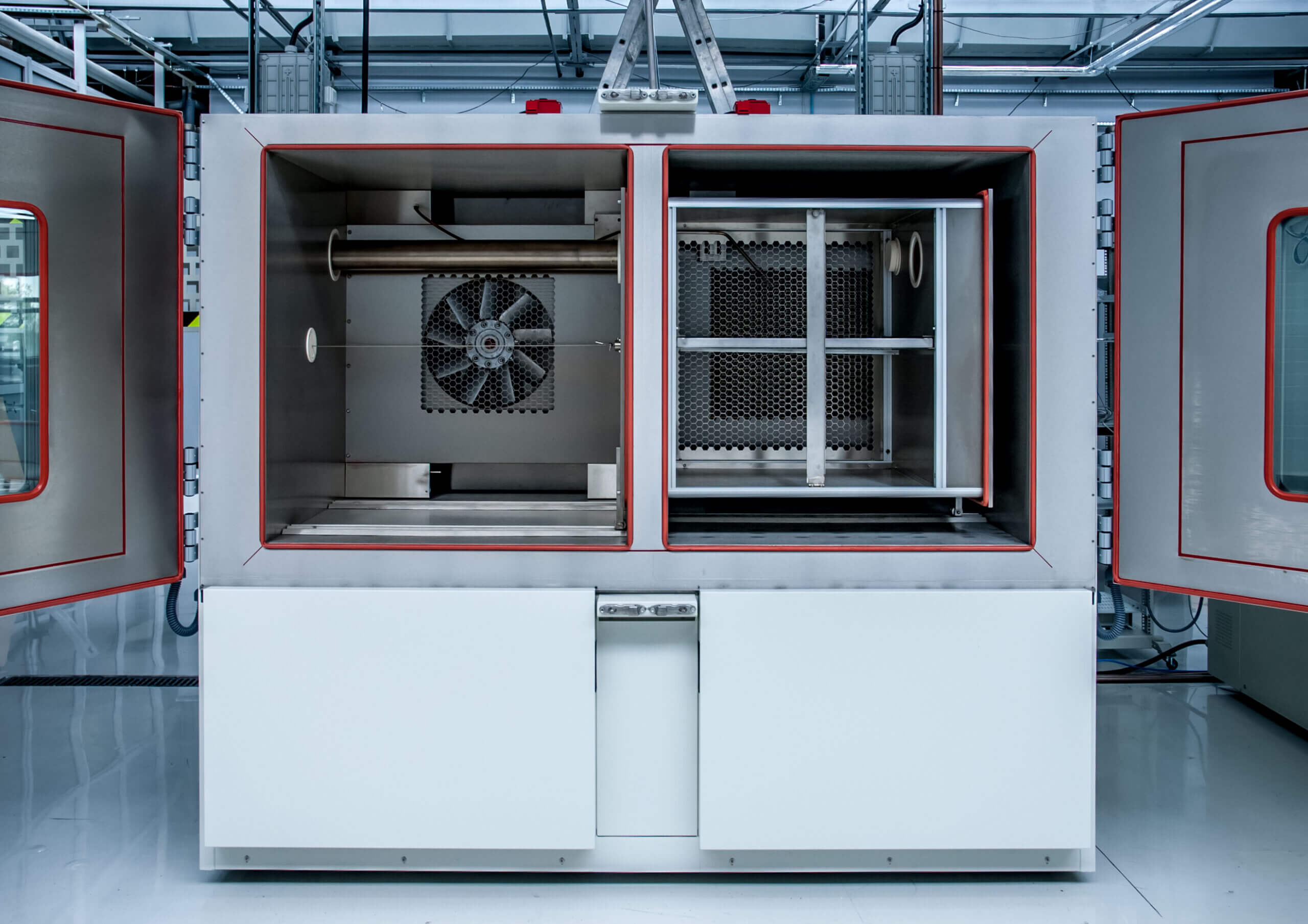

Komora szokowa Climats
Komora szokowa przeznaczona jest do narażania badanej próbki na szoki termiczne. Urządzenie jest komorą poziomą tzn. komory robocze położone są obok siebie.
Komora szokowa umożliwia badania odporności części i urządzeń na szybkie zmiany temperatury (szoki temperaturowe). Test szokowy w urządzeniu realizowany jest za pomocą automatycznie sterowanej windy przemieszczającej się pomiędzy komorami o dwóch skrajnych temperaturach: wysokiej i niskiej. Możliwa jest dokładna symulacja zgodna z normami (m.in.: PN-EN 60068-2-14, PN-EN 60068-2-1, PN-EN 60068-2-2, innymi – w zakresie możliwości technicznych komory).
Podstawowe parametry techniczne komory:
- Zakres temperatur: od -70 do 180°C
- Kierunek przesuwu kosza: poziomy
- Pojemność kosza: 512 l
- Wymiary kosza: (80x80x80) cm
- Max. obciążenie kosza: 80 kg
- Max. czas przejścia regulowany : 10 – 40 s
Powrót
