Badania wibracyjne, wibroakustyczne (NVH) oraz tensometryczne

Wróć do listy

Testy wibracyjne

Instytut wykonuje różnego typu testy wibracyjne. Badane są m.in.:

  • elementy nadwozia,

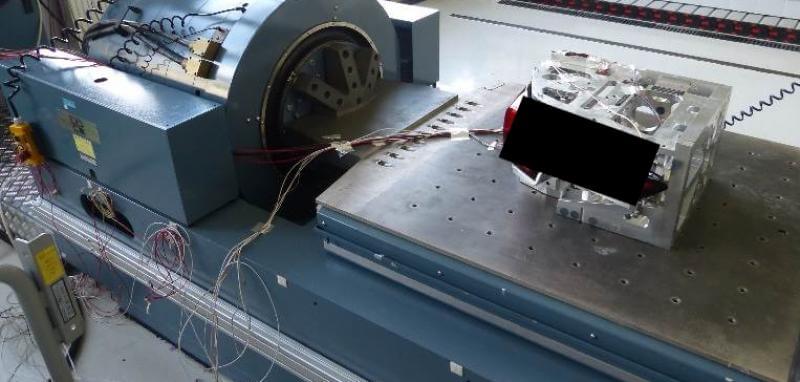

  • lampy samochodowe,
  • chłodnice,
  • baterie,
  • inne komponenty.

Systemy wibracyjne w BOSMAL: 36 kN, 80 kN i 125 kN – porównanie parametrów

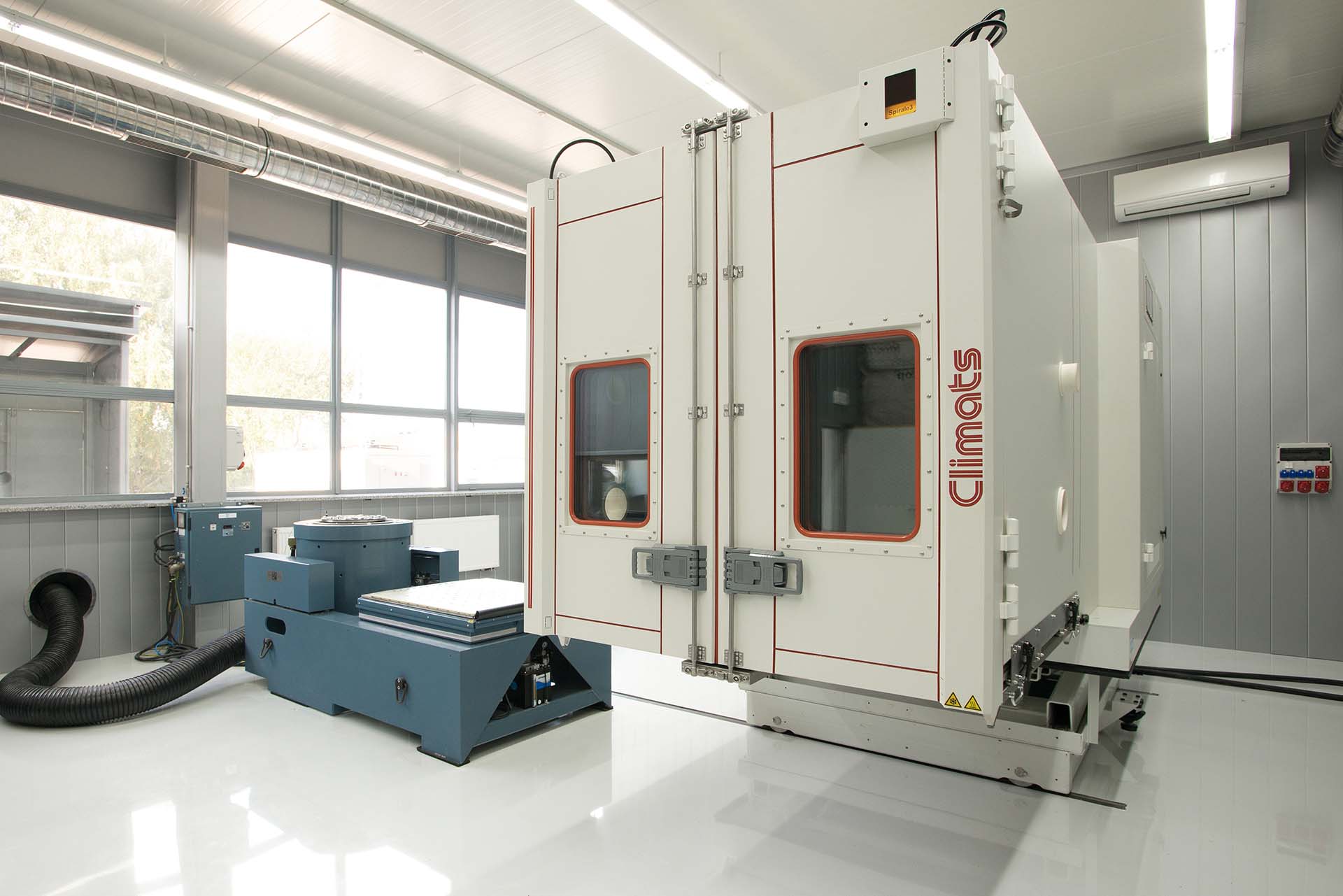

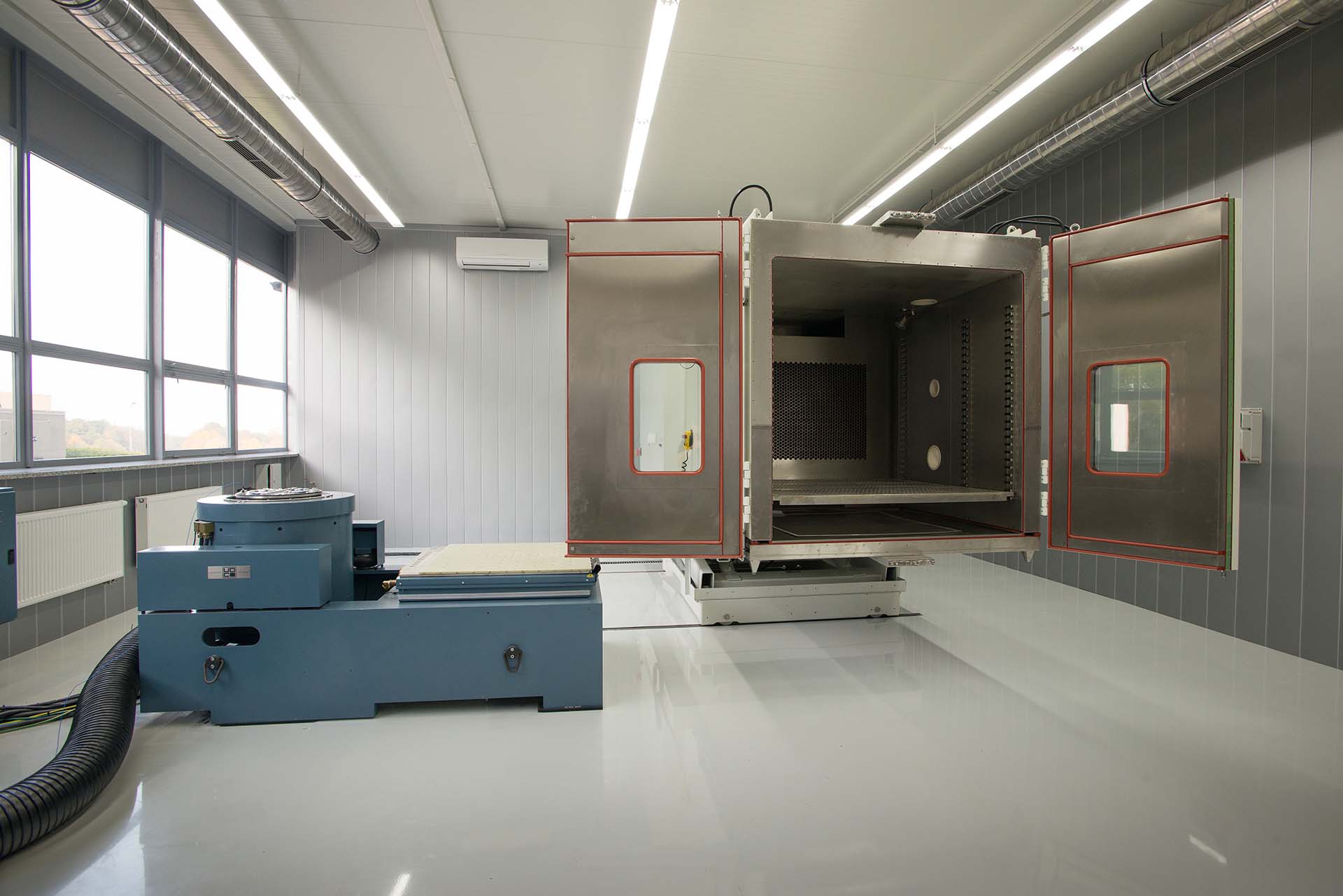

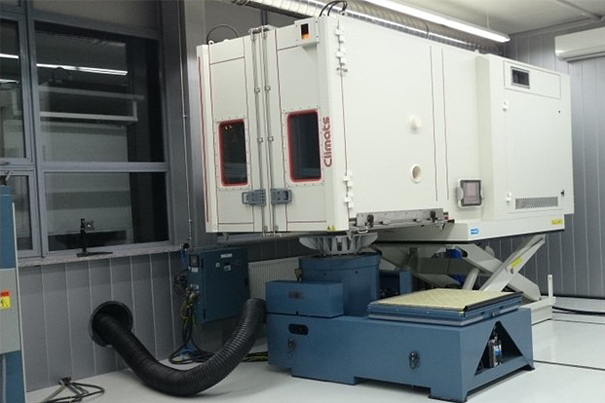

System wibracyjny 36 kN

System wibracyjny-36 kN

Parametry systemu wibracyjnego 36 kN

  • siła: 35,6 kN
  • zakres częstotliwości: 4 – 3000 Hz
  • maksymalne przemieszczenie: 76 mm
  • maksymalne przyspieszenie: 100 g (sinus/random), 260 g (szoki mechaniczne)
  • maksymalne obciążenie: 600 kg
  • wymiary stołu pionowego: 600 x 600 mm
  • wymiary stołu poziomego: 914 x 914 mm

Parametry komory klimatycznej Climats

  • wymiary wewnętrzne: 1500 x 1500 x 1500 mm (objętość 3,4 m3)
  • zakres temperatury przy pracy ze stanowiskiem wibracyjnym: -40 – 160ºC; zakres temperatury przy pracy samodzielnej: -75 – 180ºC (10K/min)
  • wilgotność względna: 10 – 98 % RH (przy temperaturze od 10 – 90ºC)
  • szybkość zmian temperatury: 10ºC/min (z rozpraszaniem ciepła we wnętrzu)

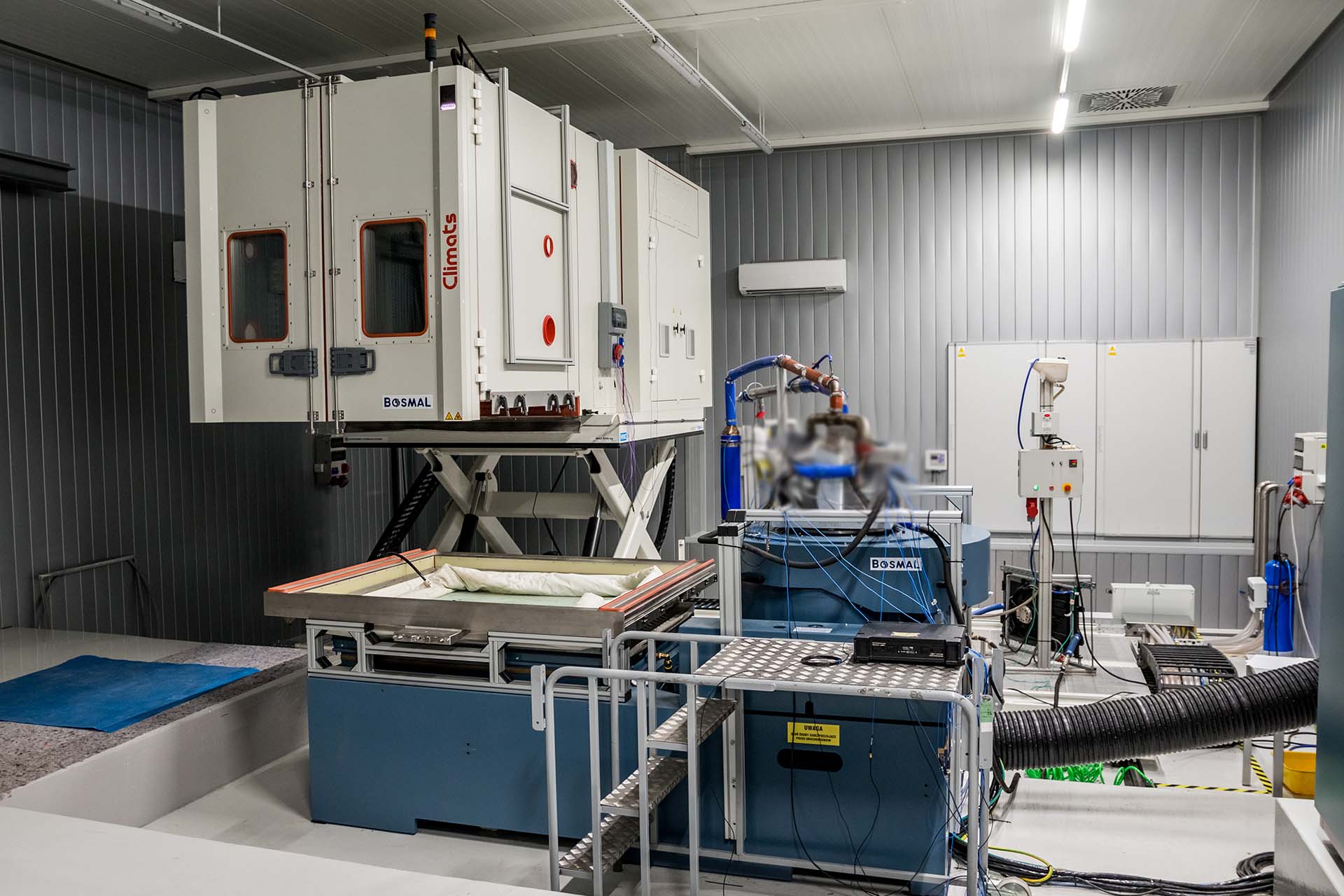

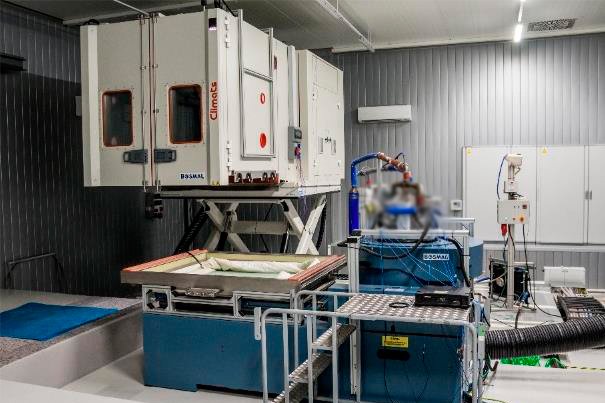

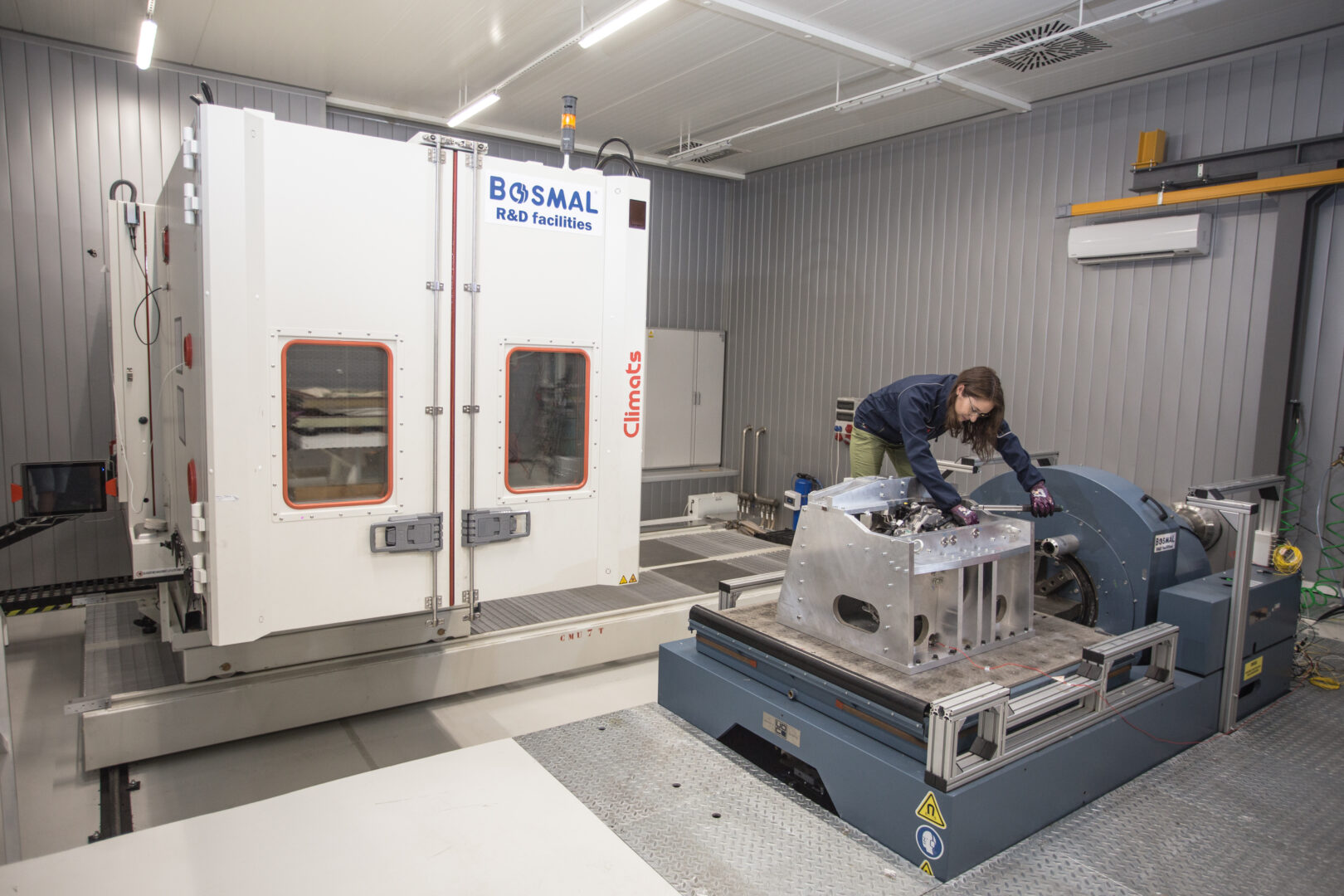

System wibracyjny 80 kN

Parametry systemu wibracyjnego 80 kN

  • siła: 80 kN
  • zakres częstotliwości: 4 – 2000 Hz
  • maksymalne przemieszczenie: 76 mm
  • maksymalne przyspieszenie: 100 g (sinus/random), 260 g (szoki mechaniczne)
  • maksymalne obciążenie: 1000 kg
  • wymiary stołu pionowego: 800 x 800 mm
  • wymiary stołu poziomego: 1200 x 1200 mm

Parametry komory klimatycznej Climats

  • wymiary wewnętrzne: 1500 x 1500 x 1500 mm (objętość 3,4 m3)
  • zakres temperatury przy pracy ze stanowiskiem wibracyjnym: -40 – 160ºC; zakres temperatury przy pracy samodzielnej: -75 – 180ºC (10K/min)
  • wilgotność względna: 10 – 98 % RH (przy temperaturze 10 – 90ºC)
  • szybkość zmian temperatury: 10ºC/min (z rozpraszaniem ciepła we wnętrzu).

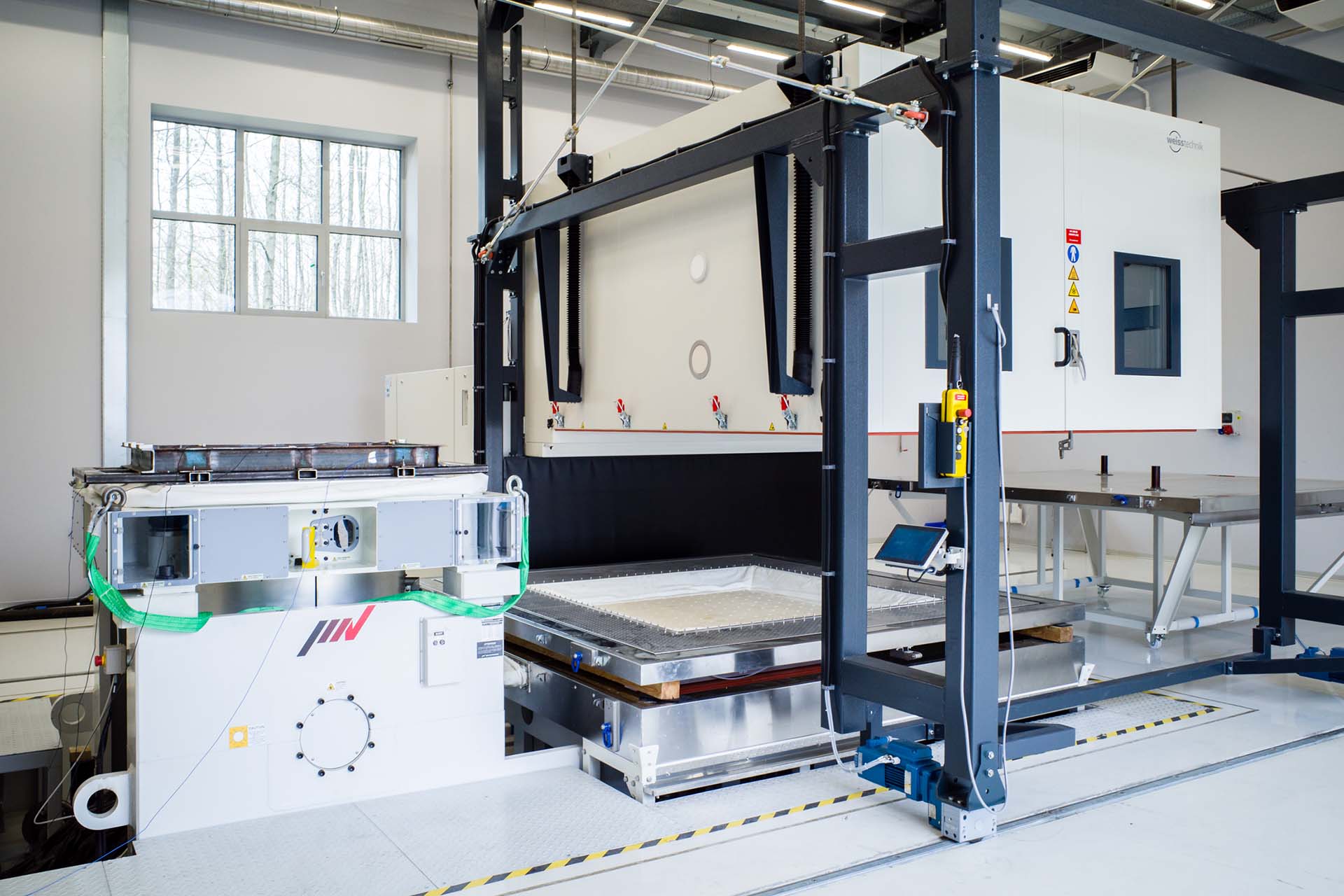

System wibracyjny 125 kN

Parametry systemu wibracyjnego 125 kN

  • siła: 125 kN (sinus/random), 360 kN (szoki mechaniczne)
  • zakres częstotliwości: 4 – 2000 Hz
  • maksymalne przemieszczenie: 100 mm
  • maksymalne przyspieszenie: 100 g (sinus/random), 200 g (szoki mechaniczne)
  • maksymalne obciążenie: 2000 kg
  • wymiary stołu pionowego: 1200 x 1200 mm
  • wymiary stołu poziomego: 1500 x 1500 mm

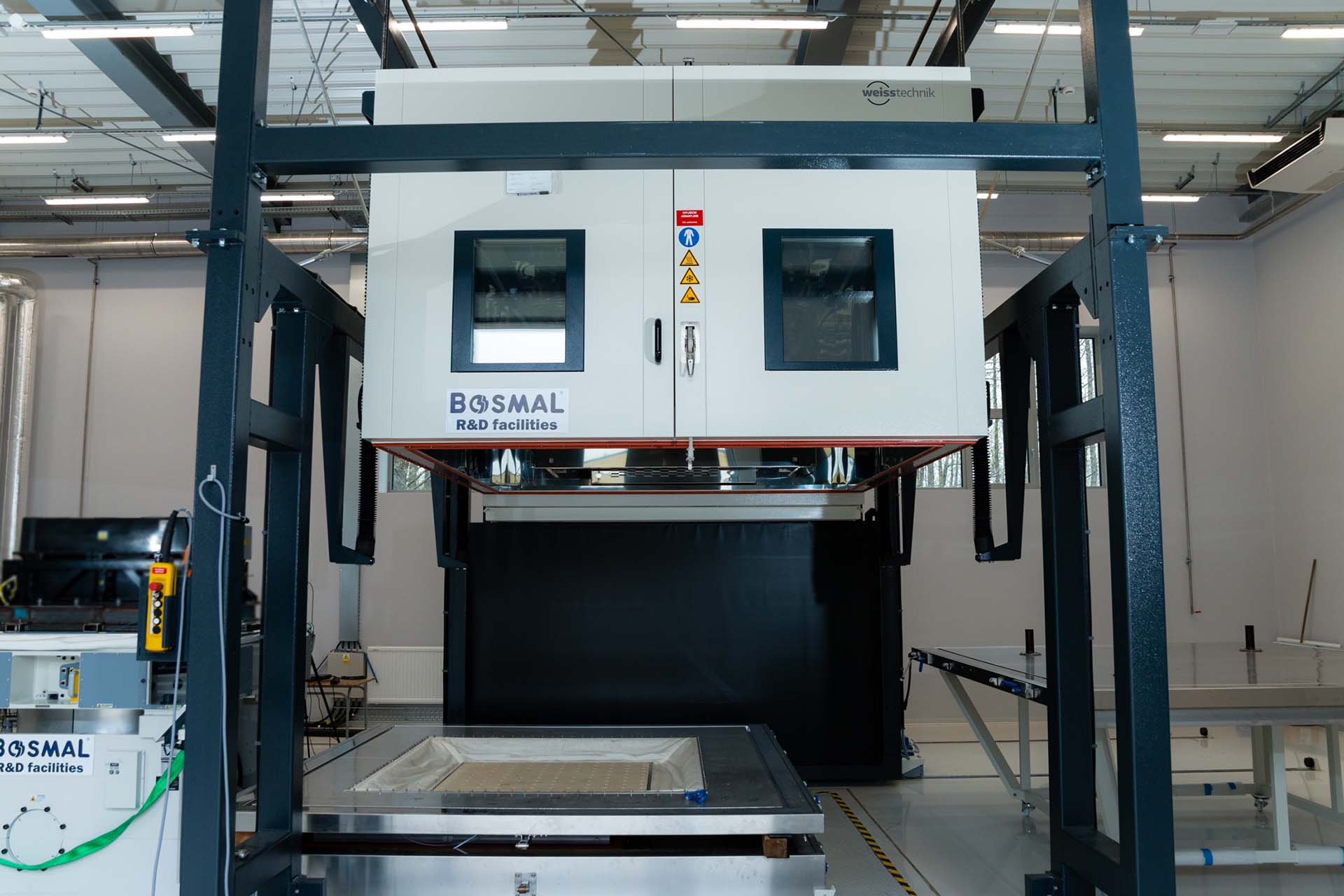

Parametry komory klimatycznej Weiss Technik

  • wymiary wewnętrzne: 2800 x 2500 x 1400 mm (objętość 9,8 m3)
  • zakres temperatur: -45 – 180°C (10K/min)
  • wilgotność względna: 10 – 98 % RH
  • szybkość zmian temperatury: 6K/min (3K/min z załadunkiem 1T)

Badania odporności na wibracje sinusoidalne, random oraz szoki mechaniczne

System wibracyjny współpracujący z komorą klimatyczną

Wibracje oraz szoki mechaniczne generowane są przez wzbudnik elektrodynamiczny umożliwiający badania w osi pionowej albo osiach poziomych.
Ze stanowiskiem wibracyjnym zintegrowana jest komora klimatyczna umożliwiająca wytworzenie wymaganych warunków temperaturowych/klimatycznych podczas testów wibracyjnych.
Zapewniamy również odpowiednie zasilanie; obciążenie elektryczne; obiegi mediów (powietrze, płyny chłodzące, itp.) zależnie od wymaganych warunków instalacji badanych detali.
Dysponujemy akcelerometrami jedno lub trójosiowymi o szerokim zakresie czułości (dobierane zależnie od wymaganego zastosowania); system wibracyjny posiada 12 kanałów umożliwiających realizację wielokanałowej kontroli wibracji i pomiaru odpowiedzi badanego detalu.
Mamy również duże doświadczenie w projektowaniu i produkcji wsporników wibracyjnych.

Normy badawcze

Wykonujemy badania (zakres akredytowany PCA) wg norm:

  • PN-EN 60068-2-6 – Badania środowiskowe – Część 2-6: Próby – Próba Fc: Wibracje (sinusoidalne)
  • PN-EN 60068-2-27 – Badania środowiskowe – Część 2-27: Próby – Próba Ea i wytyczne: Udary
  • PN-EN 60068-2-64 – Badania środowiskowe – Część 2-64: Próby – Próba Fh: Wibracje przypadkowe szerokopasmowe i wytyczne
  • VW80000, BMW GS97073-1, Renault 31-07-004, Toyota TSC3000
  • oraz wielu innych norm Producentów i programów badań ustalonych ze zlecającym

Zakres wykonywanych badań przy użyciu systemu wibracyjnego

Wibracje sinusoidalne (np. wg PN-EN 60068-2-6) oraz losowe (np. wg PN-EN 60068-2-64)

  • zakres częstotliwości od 4 Hz do 3000 Hz
  • maksymalne przemieszczenie (peak-peak): 76 mm
  • maksymalne przyspieszenie do 1000 m/s2 (100 g)
  • maksymalna masa obiektu badań do ok 600 kg
  • wymiary stołu ślizgowego: 914 x 914 mm
  • narażenie w kierunku osi pionowej lub poziomej

Udary mechaniczne np. wg PN-EN 60068-2-27:

  • różnego rodzaju kształty udarów (półsinusoida, trapez, trójkąt, itp.)
  • przyspieszenie maksymalne do ok 2600 m/s2 (260 g)
  • maksymalna masa obiektu badań do ok 600 kg
  • narażenie w kierunku osi pionowej lub poziomej
  • realizacja szoków 100 g 11 ms (przy obciążeniu do 40 kg)
  • realizacja szoków 100 g 6 ms na stole ślizgowym (przy obciążeniu do 10 kg)

Hałas i wibracje (w badaniach drogowych)

Wykonujemy pomiary hałasu i wibracji podczas prób drogowych. Dysponujemy wielokanałowym sprzętem DAQ takich firm, jak: Brüel&Kjaer, OROS, DEWESOFT.

Analizy

  • Analiza częstotliwościowa (FFT, CPB, FRF i inne)
  • Analiza czasowa (Time Domain)
  • Analiza rzędów (Order)
  • Pomiar drgań skrętnych
  • ODS (OperationalDeflectionShapes)
  • Overall
  • Wykresy w funkcji czasu, prędkości obrotowej, częstotliwości, rzędów itp.

Przetworniki

  • Czujniki wibracji jednoosiowe i trójosiowe (ICP, charge)
  • Bezstykowe czujniki przemieszczeń CAPACITEC
  • Laser do pomiaru drgań skrętnych (Bruel&Kjaer)
  • Przetworniki siły (PCB), młotek modalny (Bruel&Kjaer)
  • Polaryzowane (200V) mikrofony klasy 1 (Bruel&Kjaer oraz G.R.A.S.)
  • Sonda natężenia dźwięku (G.R.A.S.)

Normy

  • Regulamin 59 EKG ONZ
  • Regulamin 51 EKG ONZ
  • Regulamin ECE N28
  • PN-ISO 362
  • PN-ISO 7188
  • Fiat 7.R3000, 7.R2100*

*klient musi dostarczyć normy do badań

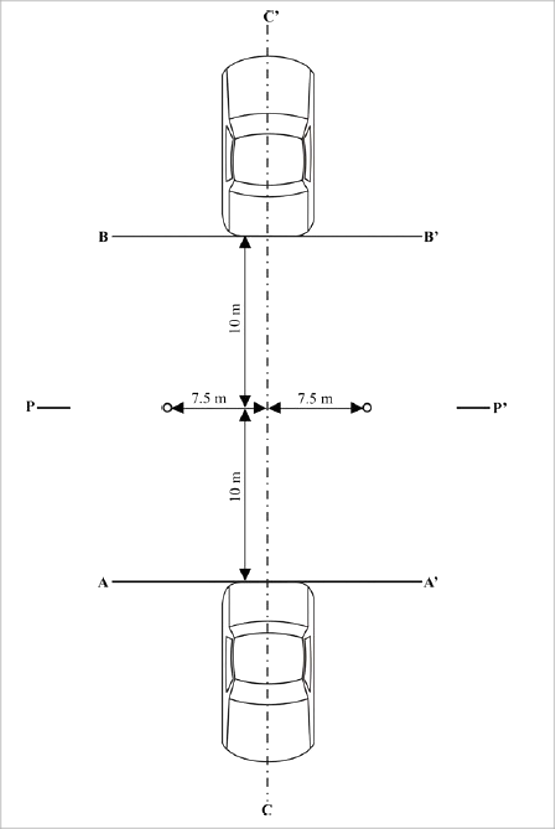

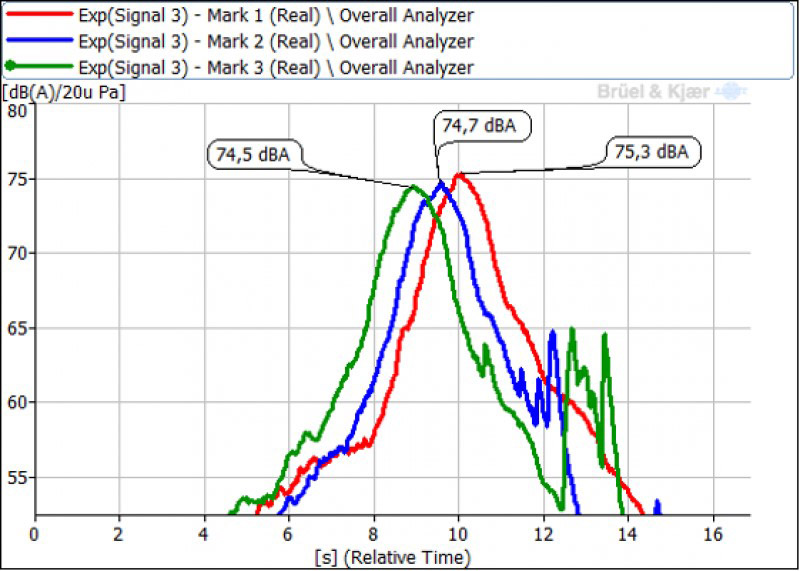

Zmierzone poziomy dźwięku podczas przejazdu samochodem

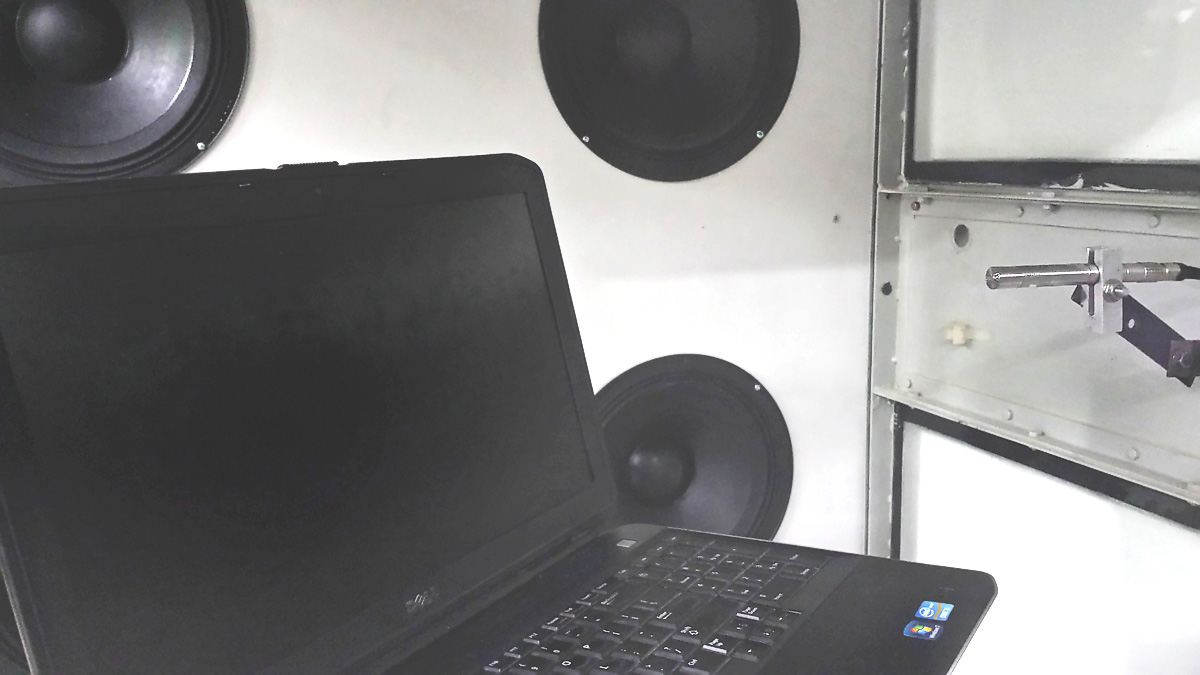

Test odporności na drgania akustyczne

Test odporności na drgania akustyczne zgodnie z NO-06-A107

  • średnia wartość sumarycznego ciśnienia akustycznego: maksymalnie 135 dB.
  • zakres częstotliwości: 100 Hz-10 kHz.
  • test obiektów o gabarytach ok. 40 x 40 x 40 cm.
  • pomiar dźwięku w maksymalnie 6 punktach (wokół badanego obiektu).

Normy

  • NO-06-A107
  • NO-06-A103

Pomiary wibroakustyczne urządzeń

Główne cele pomiarów wibracji

  • Ocena wpływu wibracji na wytrzymałość
  • Rozwiązywanie problemów zmęczeniowych
  • Ocena hałasu materiałowego
  • Ustalenie krytycznych punktów pracy (częstotliwości, prędkości itp.), przy których występują największe amplitudy drgań
  • Ustalanie głównych przyczyn problemów nadmiernej hałaśliwości
  • Ocena zużycia części maszyn – diagnostyka
  • Ograniczanie wibracji w celu zapewnienia bezpieczeństwa i komfortu

Główne cele pomiaru hałasu

  • Diagnostyka nieprawidłowej pracy
  • Określenie nadmiernej hałaśliwości
  • Zapewnienie zgodności z wymogami i normami
  • Zapewnienie jakości
  • Rozwój produktu (odnośnie hałasu)

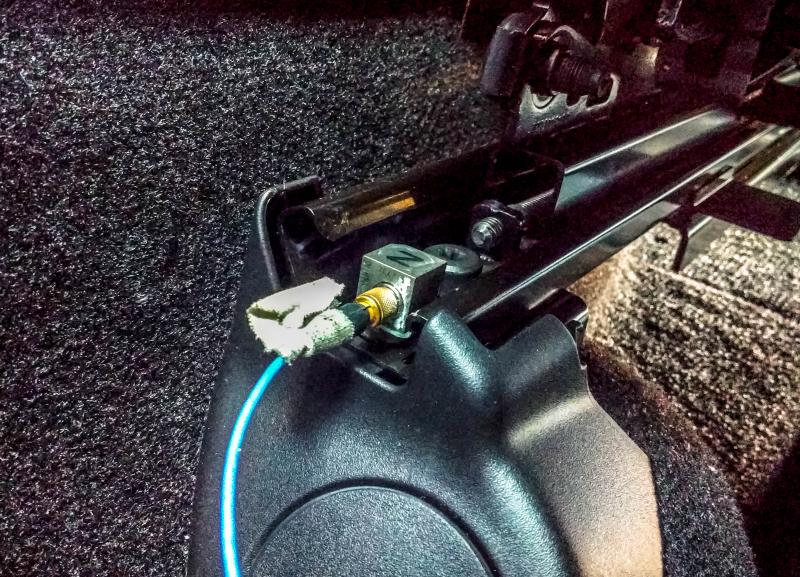

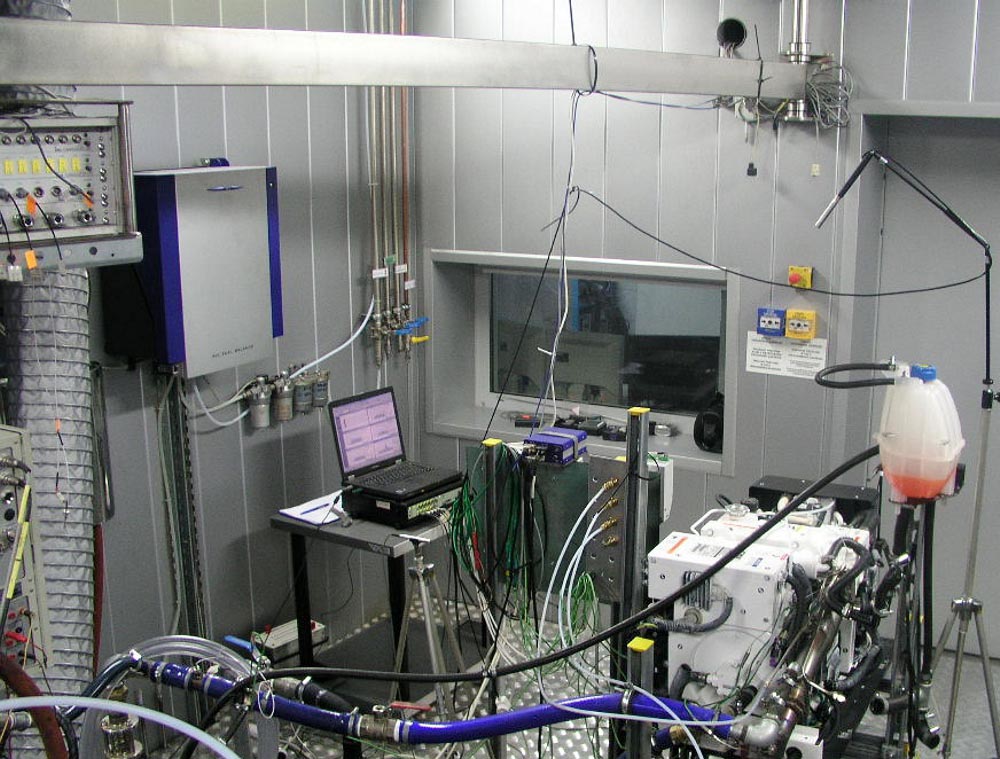

Pomiary wibroakustyczne

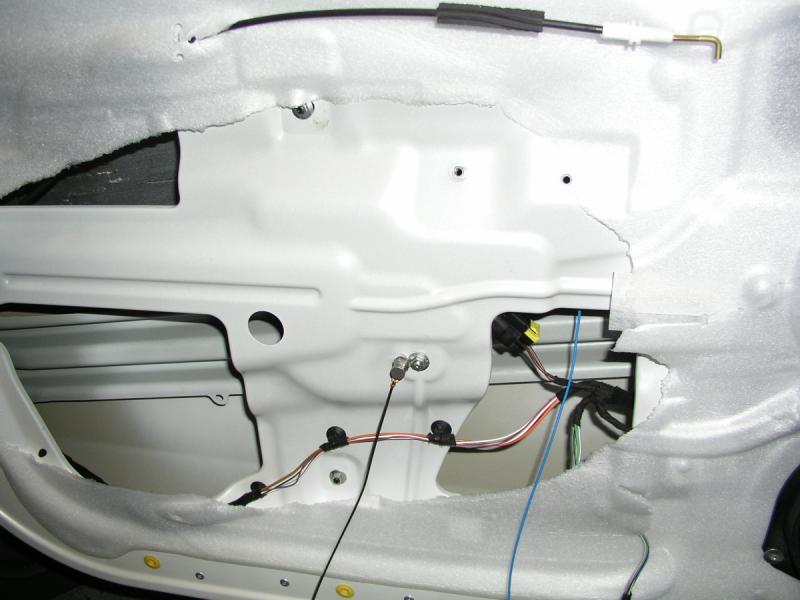

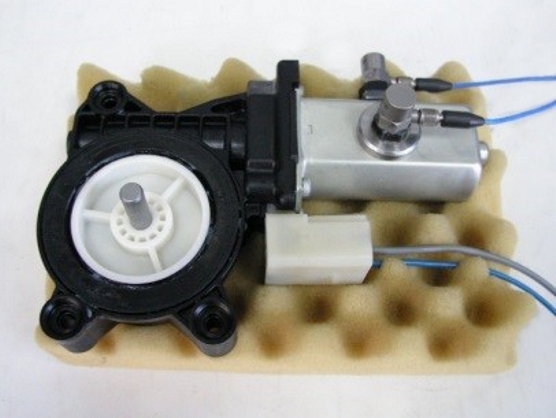

  • Pomiar wibracji motoreduktorów, podnośników szyb,
  • mechanizmów wycieraczek, szyberdachów itd.

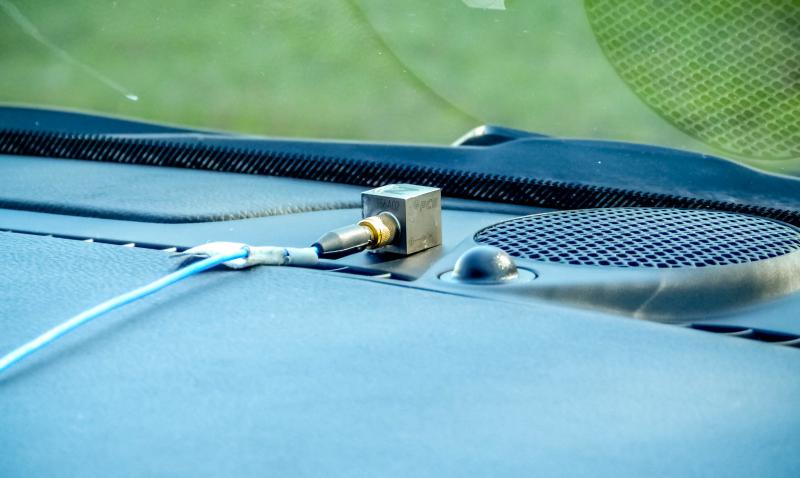

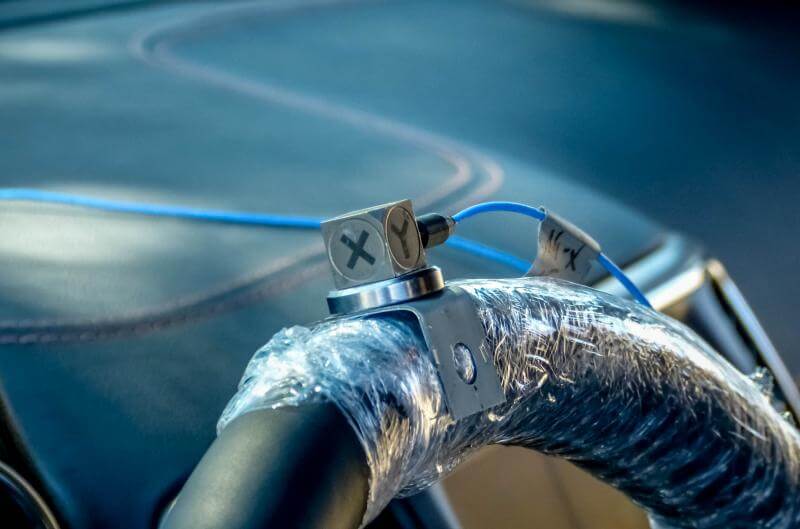

  • Pomiary drgań kierownicy na biegu jałowym,
  • Pomiar drgań drzwi samochodu podczas zamykania (tłumienie)

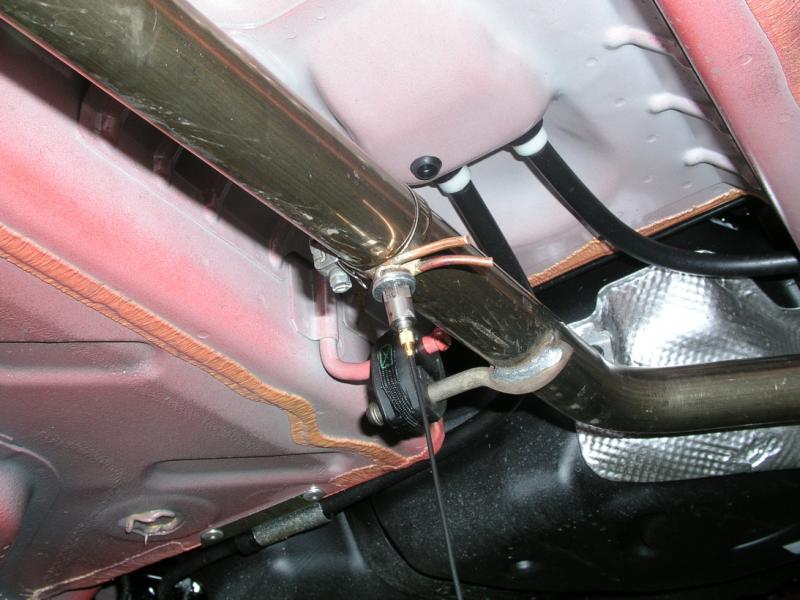

  • Pomiar wibracji silnika oraz układu wydechowego

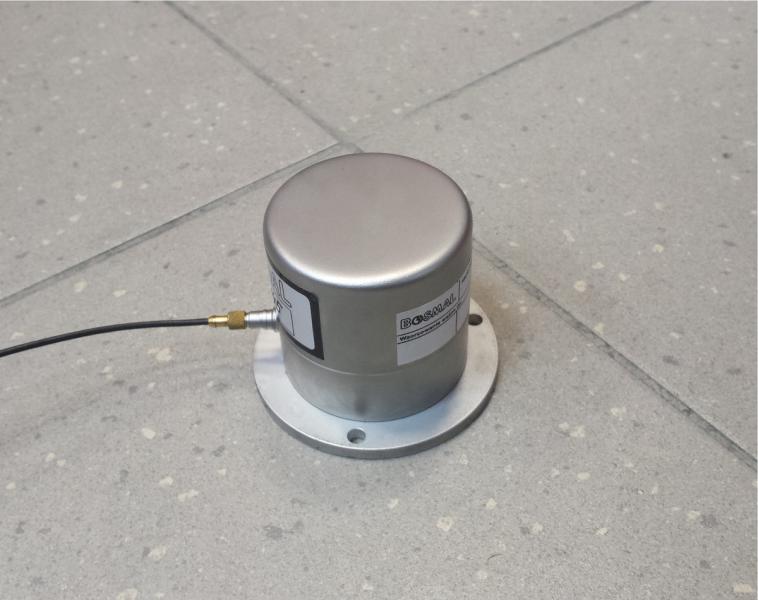

  • Pomiary drgań niskoczęstotliwościowych czujnikiem sejsmicznym np. w celu oceny wibracji podłoża pod precyzyjne maszyny pomiarowe.
  • Pomiary wibracji czujnikami bezstykowymi
  • Pomiary wibracji czujnikami trójosiowymi w temperaturze do 260°C
  • analizy: FFT, rzędów, Overall, CPB, Time Domain
  • rejestracja 32 kanałów z zakresem częstotliwości 40 kHz
  • Pomiary poziomów ciśnienia akustycznego

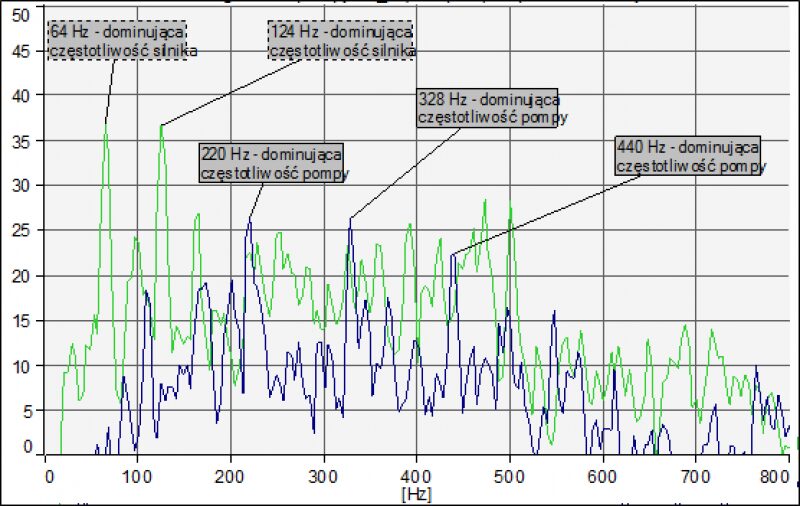

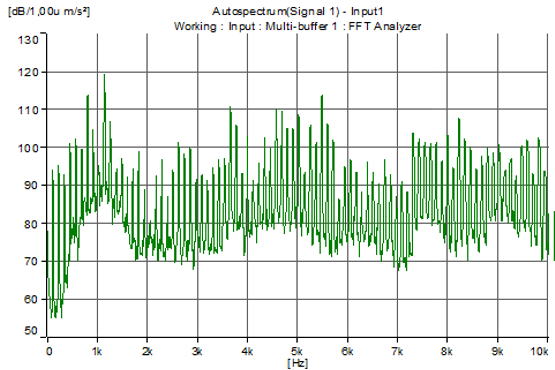

  • Analiza widmowa wibracji i hałasu
  • Wyznaczenie mocy akustycznej maszyn i urządzeń in situ
  • Rejestracja hałasu w celu oceny subiektywnej

Normy

  • PN-EN ISO 9614-1
  • PN-EN ISO 9614-2
  • PN-EN ISO 9614-3
  • PN-EN ISO 3746

Analizy

  • Analiza częstotliwościowa (FFT, CPB, FRF i inne)
  • Analiza czasowa (Time Domain)
  • Analiza rzędów (Order)
  • Pomiar drgań skrętnych
  • ODS (Operational Deflection Shapes)
  • Overall
  • Wykresy w funkcji czasu, prędkości obrotowej, częstotliwości, rzędów itp.

Przetworniki

  • Czujniki wibracji 1 osiowe (do 480oC)
  • Czujniki wibracji trójosiowe (ładunkowe do 260oC oraz ICP)
  • Bezstykowe czujniki przemieszczeń CAPACITEC
  • Wibrometr laserowy IVS-500 (POLYTEC)
  • Laser do pomiaru drgań skrętnych (Bruel&Kjaer)
  • Przetworniki siły (PCB) I młotek modalny (Bruel&Kjaer)
  • Polaryzowane (200 V) mikrofony klasy 1 (Bruel&Kjaer oraz G.R.A.S.)
  • Sonda natężenia dźwięku (G.R.A.S.)

Urządzenia

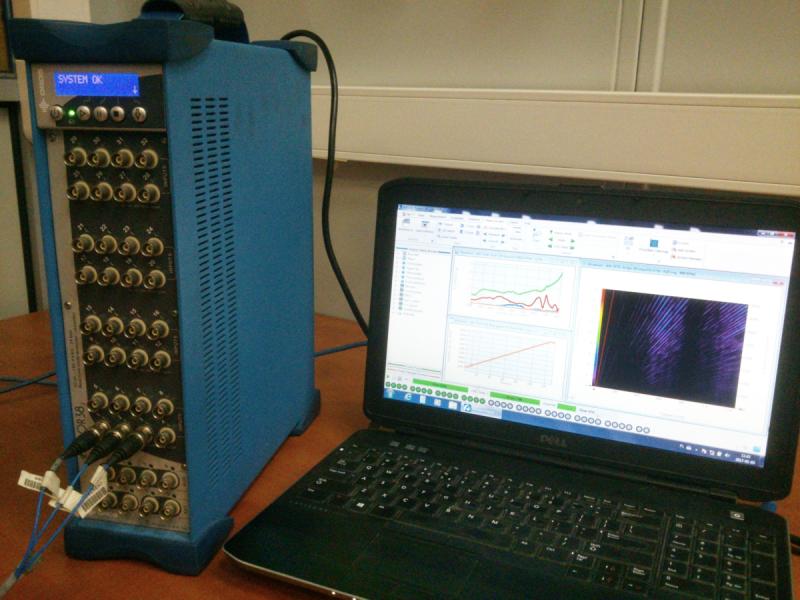

  • Dysponujemy wielokanałowym sprzętem DAQ takich firm, jak: Brüel&Kjaer, OROS, DEWESOFT

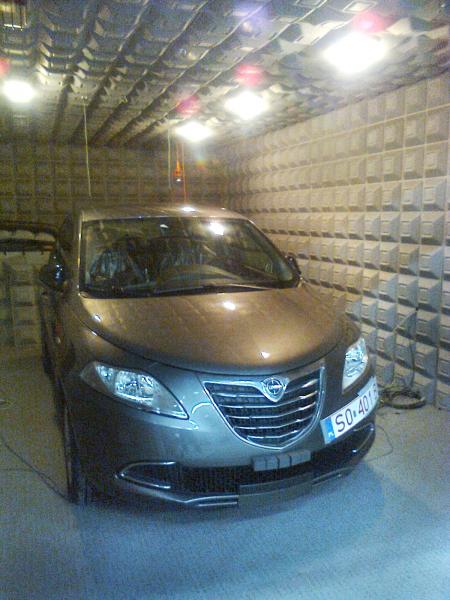

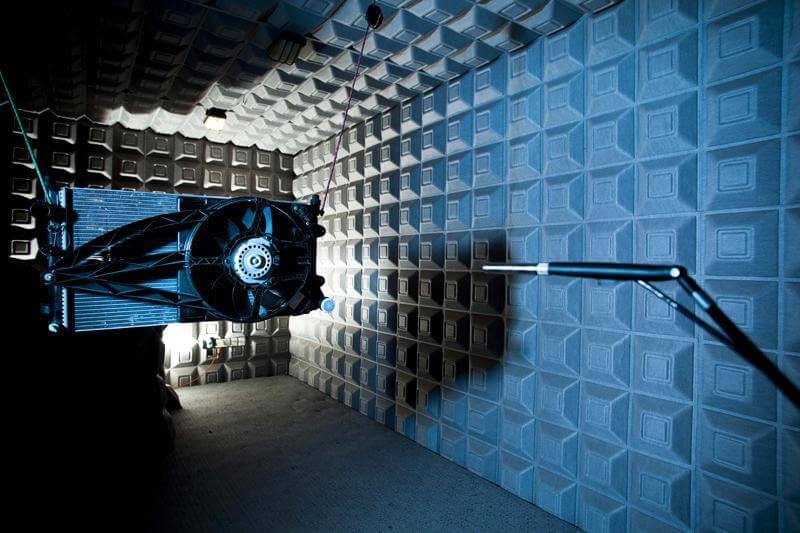

Pomiary akustyczne w komorze bezechowej

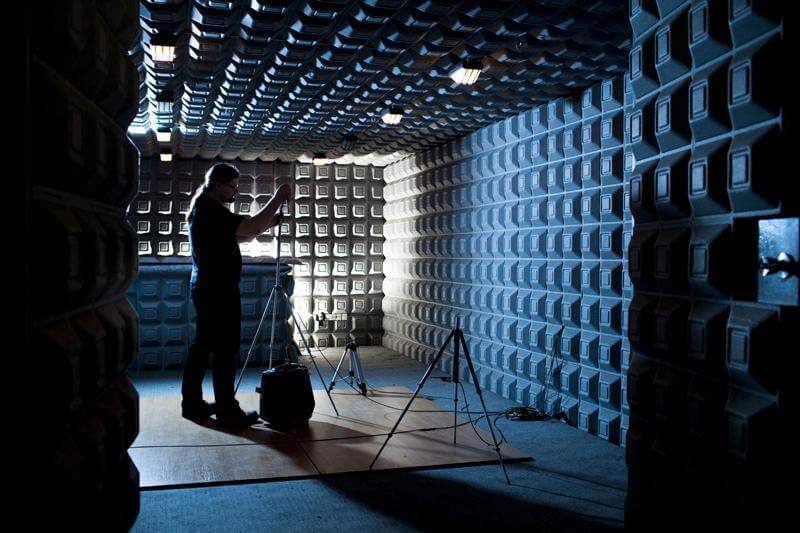

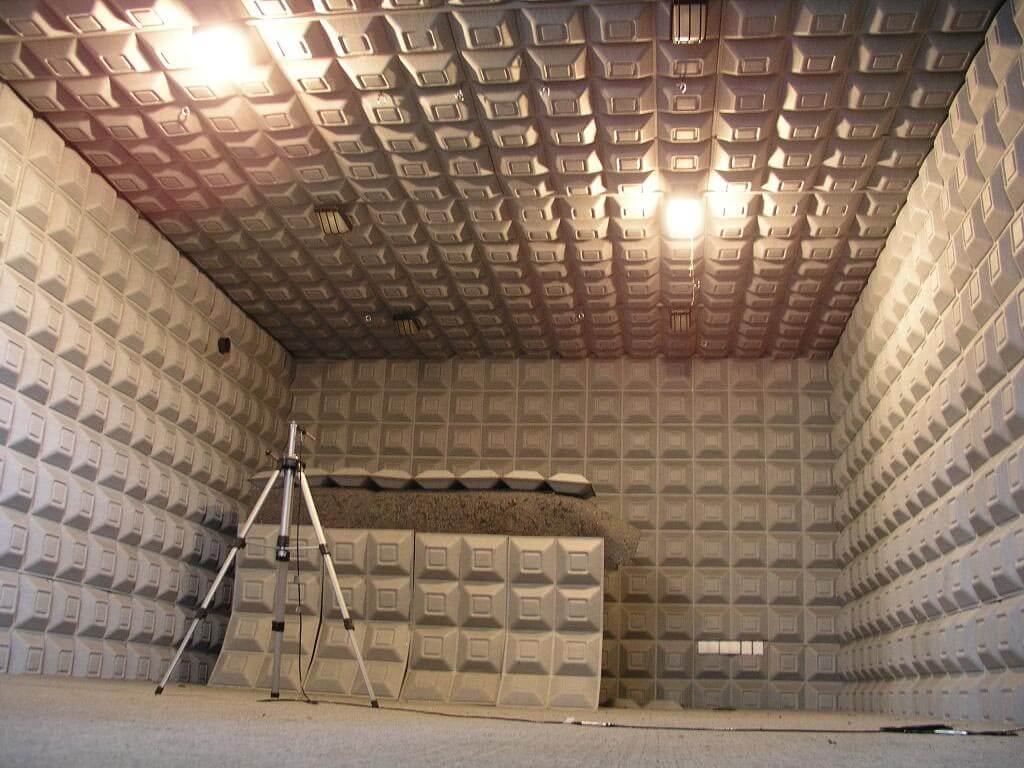

Komora bezechowa

Komora akustyczna jest skonstruowana tak, aby zminimalizować poziom tła akustycznego oraz akustycznych fal odbitych od ścian i ograniczyć hałas dochodzący z zewnątrz. Dźwięki z zewnątrz są silnie tłumione dzięki dużej izolacyjności akustycznej ścian i zastosowanym materiałom.Powierzchnie wewnętrzne są pokryte materiałem silnie pochłaniającym dźwięki. Komora wyłożona jest płytami „porfles”. W komorze znajduje się oświetlenie i elektryczność oraz stół umożliwiający postawienie aparatury pomiarowej.

Specyfikacja komory

  • Wymiary wewnętrzne: 3,8 x 6,8 wys. 2,5 m
  • Pojemność użytkowa: 73 m3
  • Poziom tła akustycznego w komorze: 20 dB (A)

Normy

  • Wyznaczanie poziomów mocy akustycznej źródeł hałasu na podstawie pomiarów ciśnienia akustycznego – metoda orientacyjna z zastosowaniem otaczającej powierzchni pomiarowej nad płaszczyzną odbijającą dźwięk (PN-EN ISO 3746).
  • Wyznaczanie poziomów mocy akustycznej źródeł hałasu na podstawie pomiarów ciśnienia akustycznego – metoda techniczna stosowana w warunkach zbliżonych do pola swobodnego nad płaszczyzną odbijającą dźwięk (PN-EN ISO 3744).
  • Inne normy branżowe (producentów).

Analizy

  • Analiza częstotliwościowa (FFT, CPB, FRF i inne)
  • Analiza czasowa (Time Domain)
  • Analiza rzędów (Order)
  • Overall
  • Wykresy w funkcji czasu, prędkości obrotowej, częstotliwości, rzędów itp.

Przetworniki

  • polaryzowane (200 V) mikrofony klasy 1 (Bruel&Kjaer oraz G.R.A.S.)
  • mikrofony ICP klasy 1 (PCB)

Aparatura pomiarowa

  • Dysponujemy sprzętem DAQ takich firm, jak: Brüel&Kjaer, OROS.

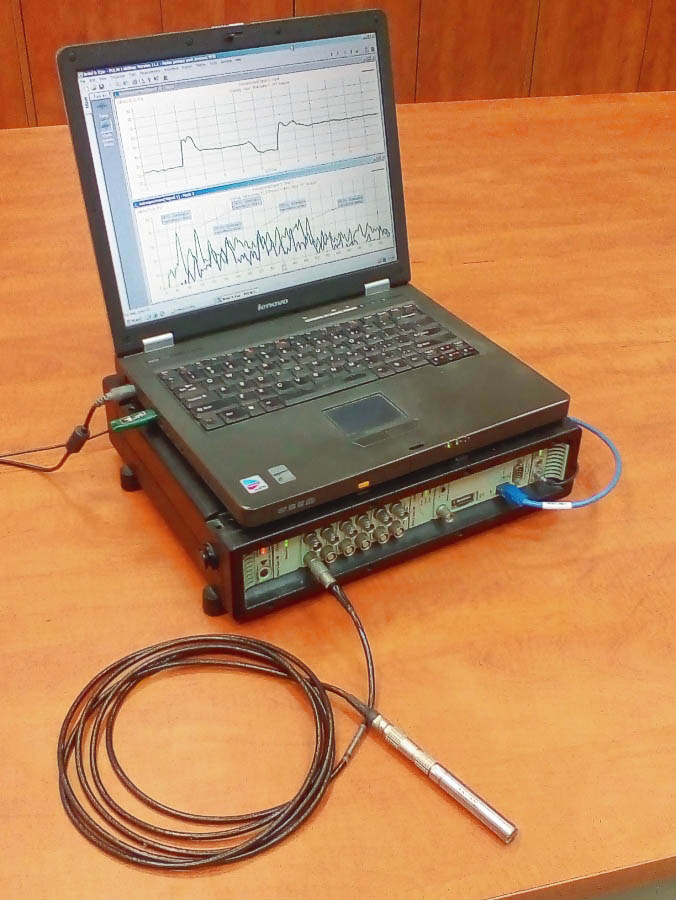

System pomiarowy Pulse 3560 firmy Brüel&Kjaer
  • 6 kanałów:
  • Zakres częstotliwości: 25,6 kHz
  • FFT
  • Time domain
  • CPB
  • Order

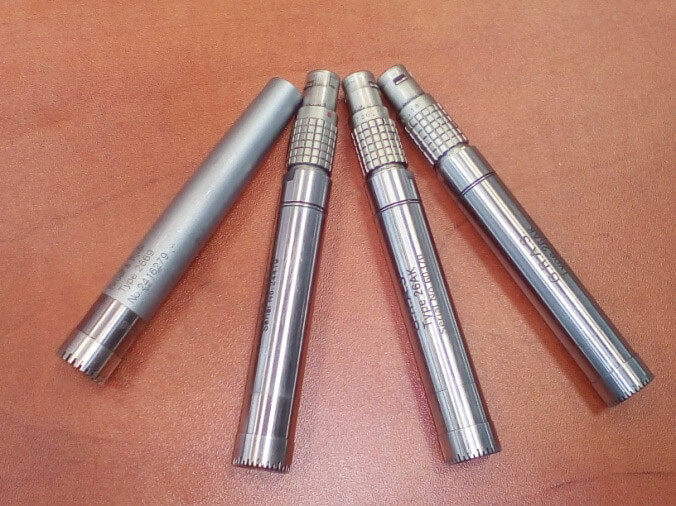

Mikrofony klasy pierwszej

Mikrofony klasy pierwszej, firmy:

  • G.R.A.S
  • Bruel&Kjaer

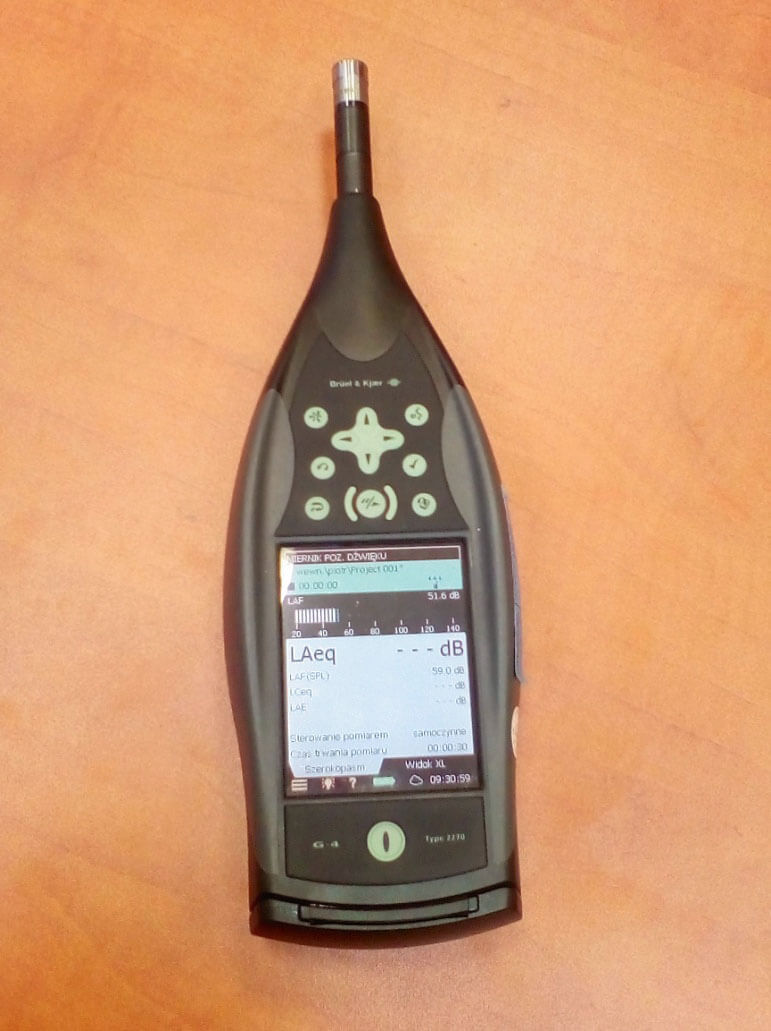

Analizator przenośny typ 2270

  • Zakres częstotliwości: 25,6 kHz
  • FFT
  • Time domain
  • CPB

Badania właściwości akustycznych materiałów

Świadczymy usługi:

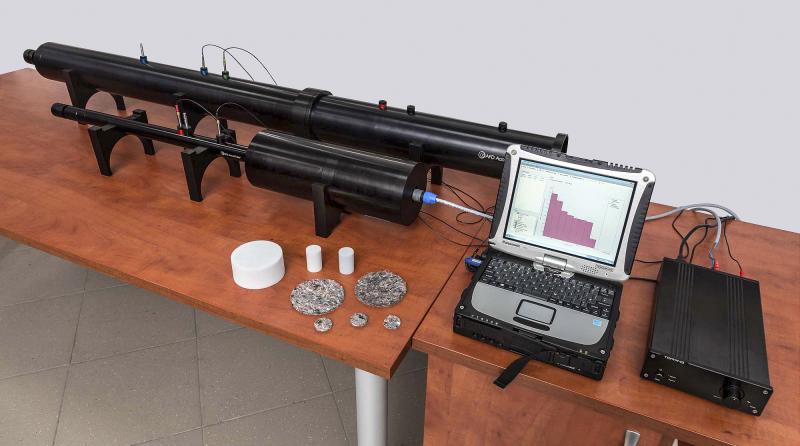

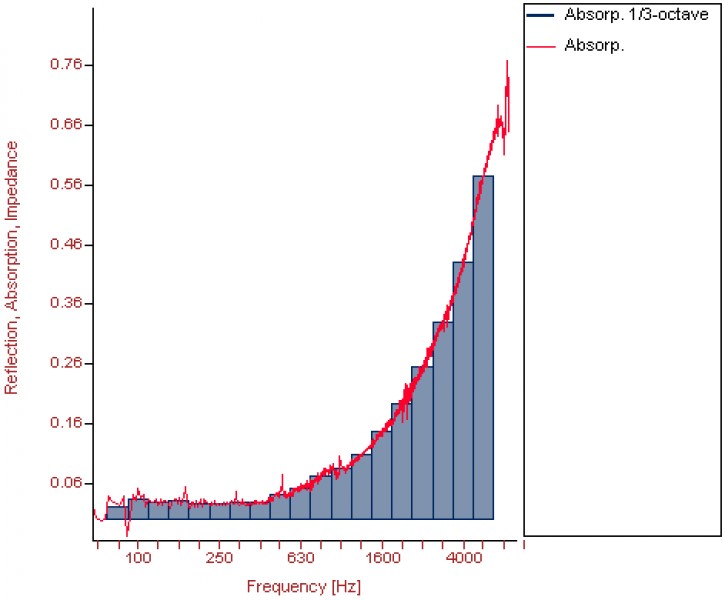

  • wyznaczanie współczynnika pochłaniania dźwięku w rurze impedancyjnej, komorze pogłosowej oraz małej kabinie Alpha,

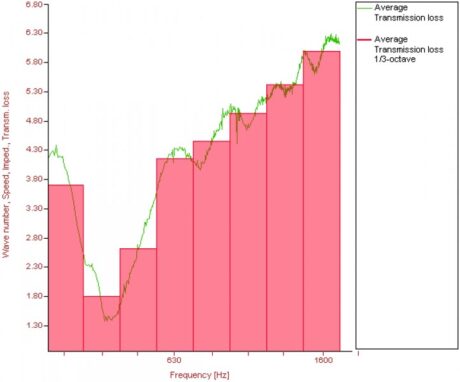

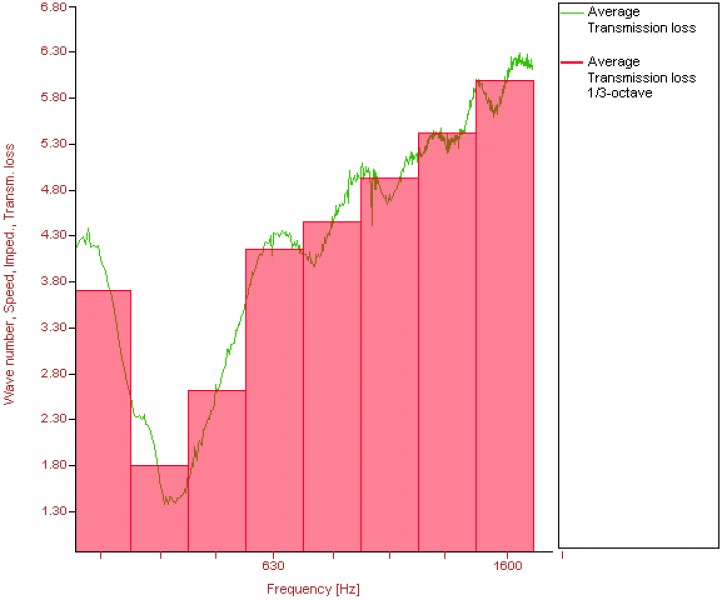

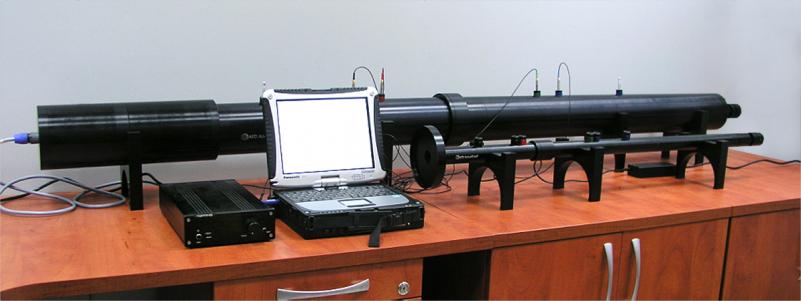

  • wyznaczanie izolacyjności akustycznej (TL) w rurze impedancyjnej oraz komorach sprzężonych metodą natężeniową,
  • pomiary innych parametrów takich jak impedancja akustyczna, współczynnik odbicia itd.

Normy:

  • ISO 10534-2
  • ASTM E1050
  • ISO 11654
  • ASTM E2611
  • ISO 15186-1
  • ISO 354
  • ASTM C423
  • Fiat 7.R7401
  • Fiat 7.R0146
  • FCA LP.7R065*

*klient musi dostarczyć normy do badań

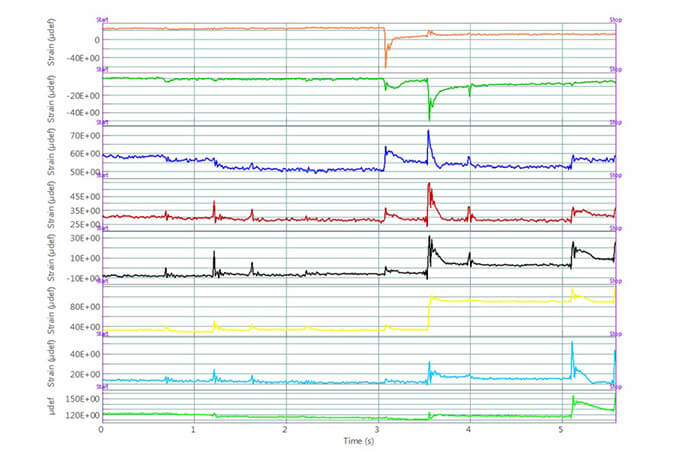

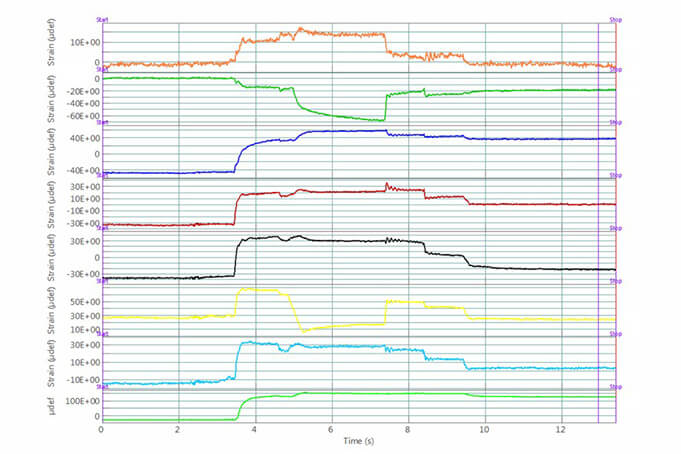

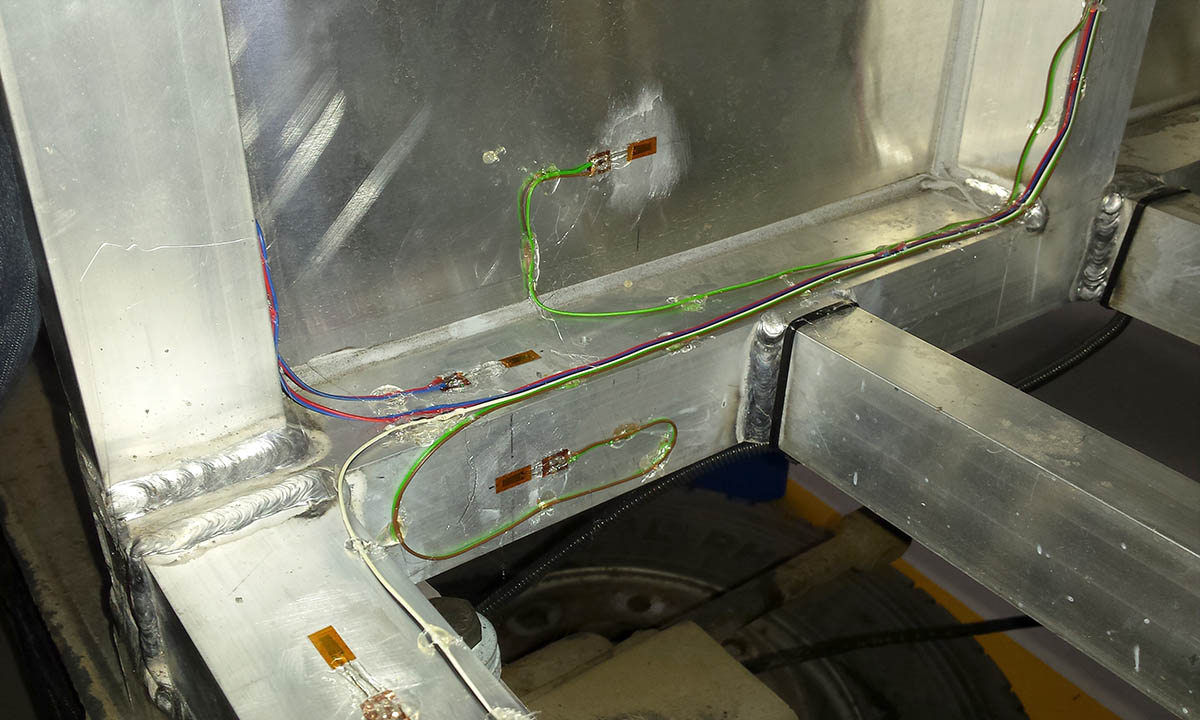

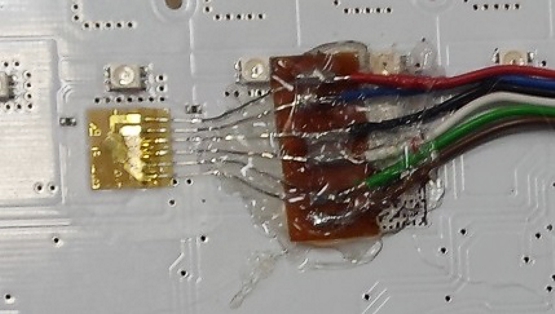

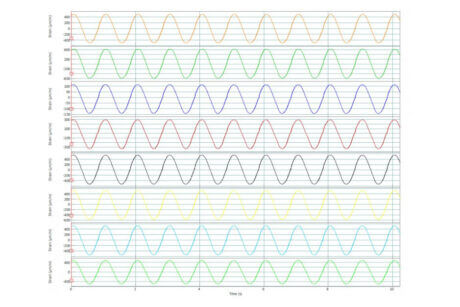

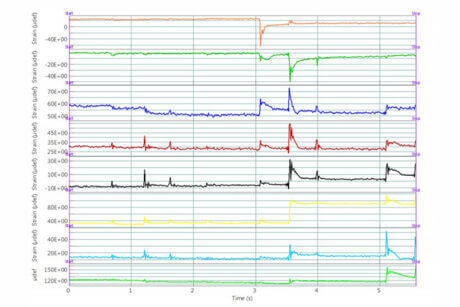

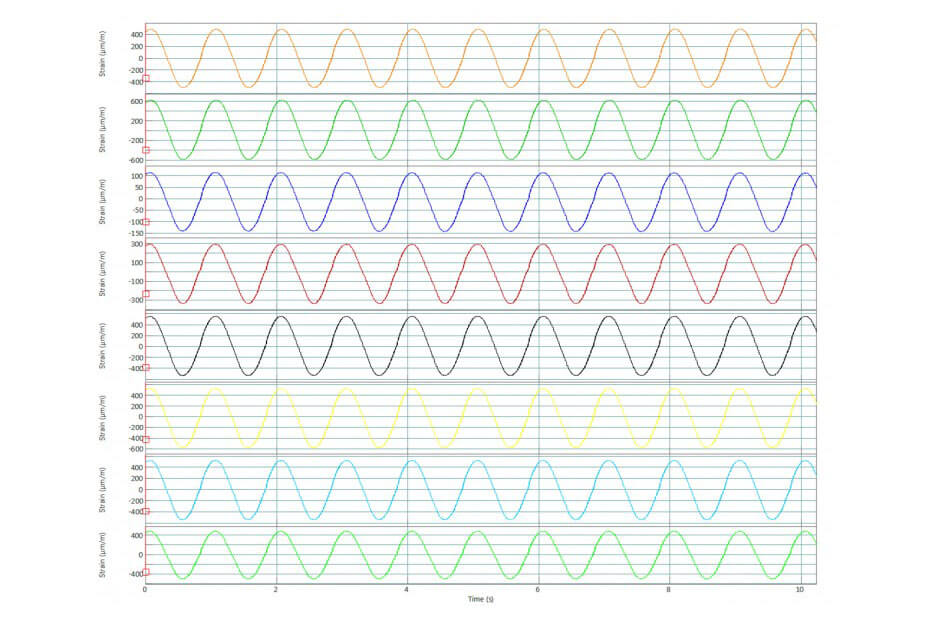

Pomiary tensometryczne

Pomiary tensometryczne

Pomiary bezpośrednie odkształceń z użyciem tensometrów w temperaturze do 200°C. Pomiary w układzie ćwierć-mostkowym, pół-mostkowym i pełnego mostka, z zakresem częstotliwości nawet do 40 kHz.

Możliwość nagrania sygnału do późniejszej analizy.
Pomiary statyczne, quasi-statyczne oraz dynamiczne.

Cel pomiarów tensometrycznych

  • porównanie wartości rzeczywistych z wartościami obliczeniowymi,
  • zapewnienie powtarzalności testów zmęczeniowych (na różnych stanowiskach),
  • ustalenie przyczyn przedwczesnego powstawania pęknięć,
  • pomiar pośredni sił w układzie.
