Park maszynowy, możliwości wytwórcze
Dobrze zaopatrzony park maszynowy umożliwia nam realizację:
- różnego typu zleceń czysto wykonawczych dotyczących jednego lub kilku procesów obróbczych
- kompleksowych realizacji projektowo-produkcyjnych obejmujących np. wykonywanie przyrządów kontrolno-pomiarowych, sprawdzianów i szablonów 2D i 3D, wyposażenia technologicznego linii produkcyjnych, pomocy warsztatowych, modeli wzorcowych, makiet, prototypów, prototypów pojazdów, wyrobów i akcesoriów motoryzacyjnych.
Frezowanie CNC 3 i 5-osiowe

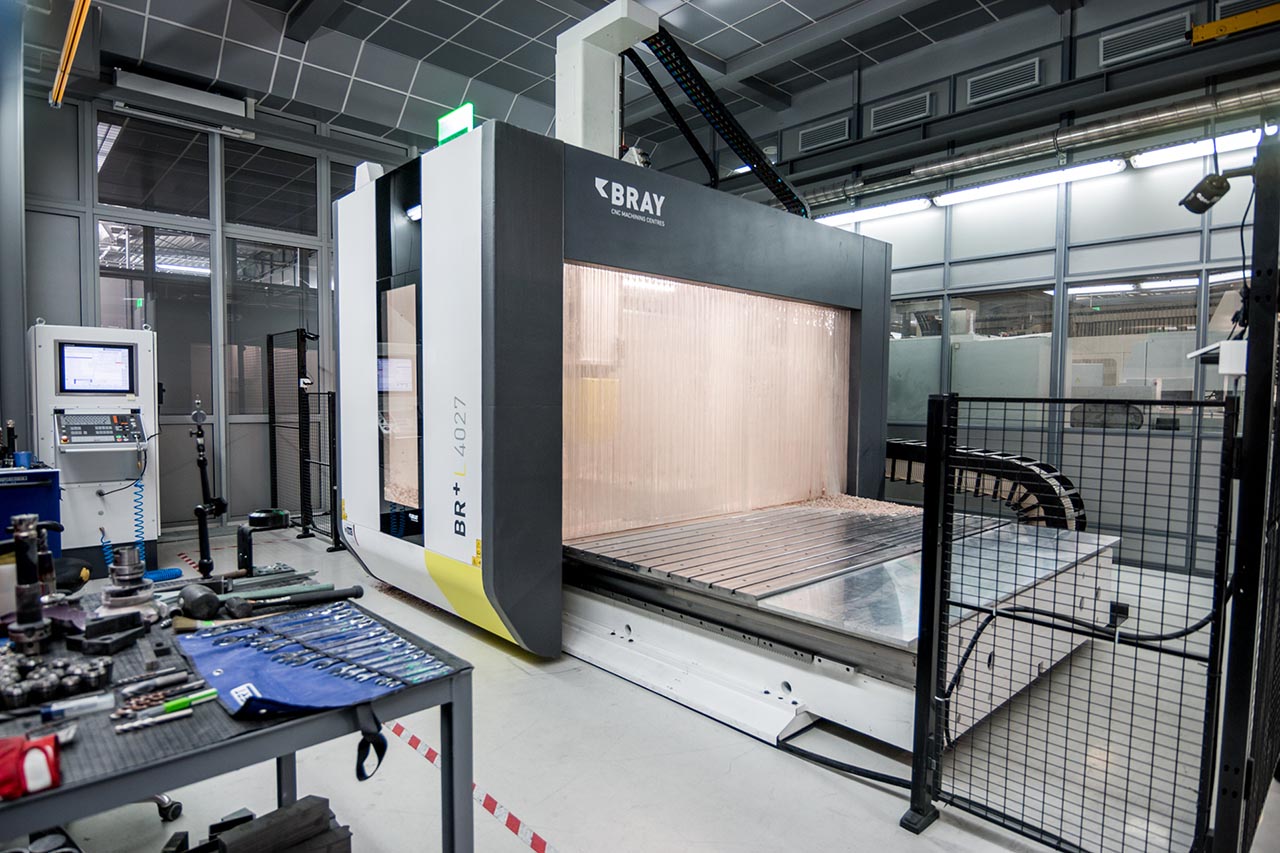

Bramowe centrum obróbkowe, 5-osiowe – FC4027 BRAY
Parametry
| Wymiar powierzchni roboczej XYZ | 4000×2700×1480 mm |
| Maksymalny wymiar obrabianej części 3X | 3974×2684×1168 mm |
| Maksymalny wymiar obrabianej części 5X | 3166×2086×1060 mm |
| Całkowity wymiar maszyny XYZ | 7070×4870×4810 mm |
| Prędkość maksymalna w osi XYZ | 60/30/30 m/min |
| Powtarzalność w pozycji XYZ | ± 0,01 (± 0,015) mm |
| Dokładność pozycjonowania XYZ | ± 0,02 (± 0,035) mm/m |

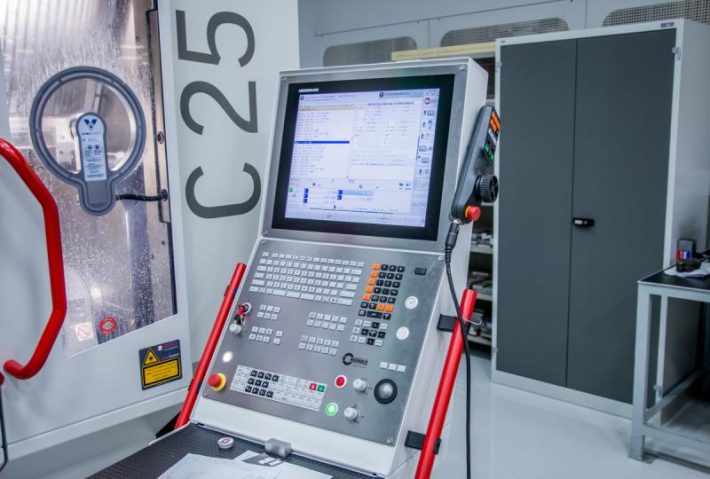

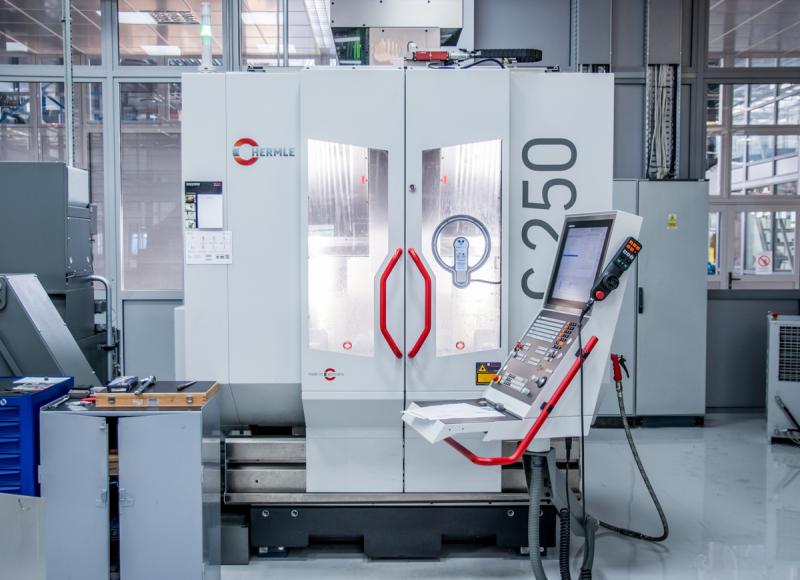

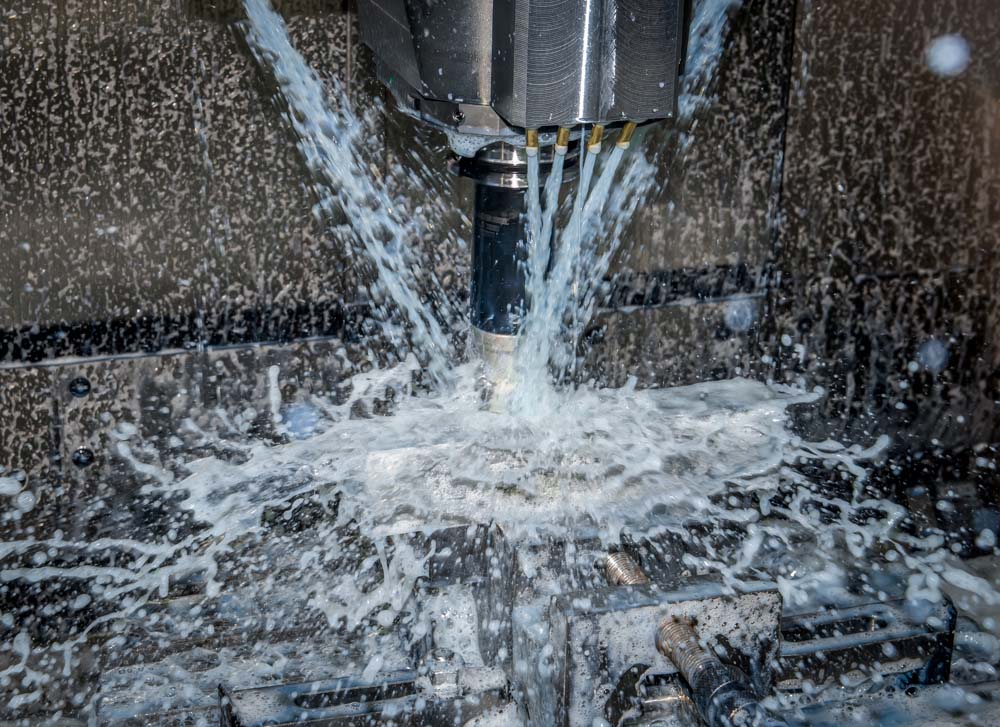

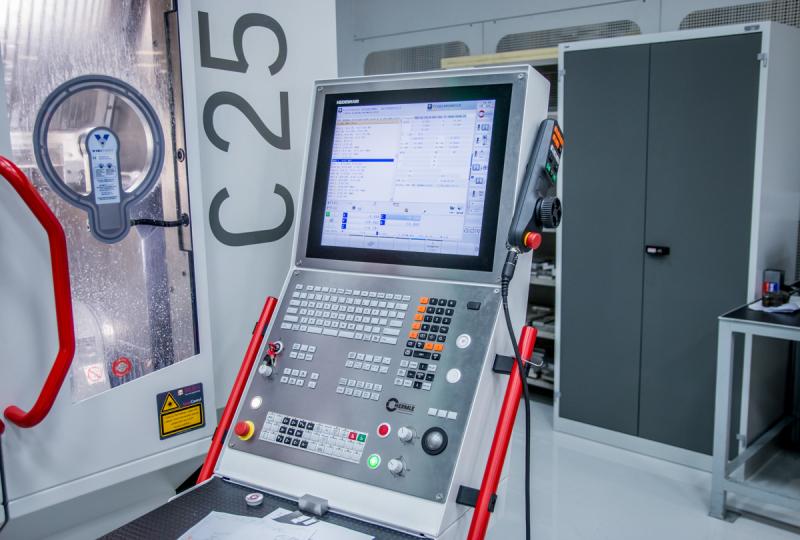

Pionowe centrum obróbkowe, 5-osiowe – C250 HERMLE
Parametry
| Wymiar stołu | 450×360 mm |
| Max. obciążenie stołu | 300 kg |
| Wymiary: | |
| Przesuw w osi X | 600 mm |
| Przesuw w osi Y | 550 mm |
| Przesuw w osi Z | ±450 mm |
| Dokładność pozycjonowania | P≤0,008 mm |

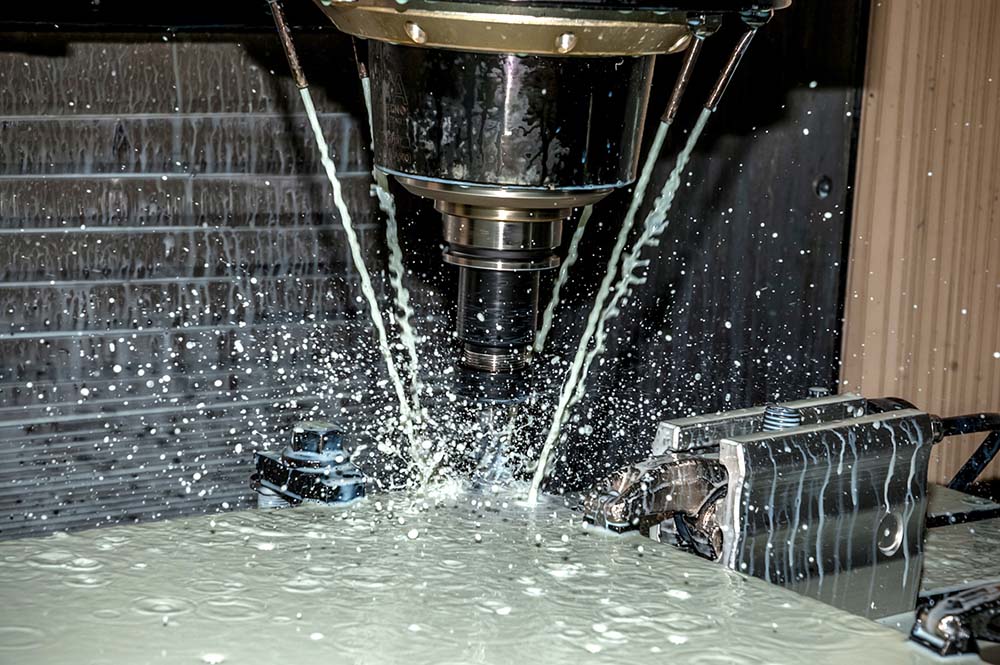

Pionowe centrum obróbkowe, 5-osiowe, REMA CONTROL – Leonard T5 2.5
Parametry
| Wymiar stołu | 2720×820 mm |
| Wymiar stołu obrotowego: Średnica stołu wbudowanego Zakres obrotu osi a Max. obciążenie stołu wbudowanego | 800 mm 360° 3000 kg |
| Wymiary: Przesuw w osi X Przesuw w osi Y Przesuw w osi Z | 2550 mm 1000 mm 1000 mm |
| Dokładność pozycjonowania | +/- 0,008 mm |
| Dokładność powtarzania | +/- 0,005 mm |
| Zakres obrotu osi b | +/- 105° |
Pionowe centrum obróbkowe 3-osiowe, AKIRA SEIKI – Performa Classic V4A
Parametry
| Wymiar stołu | 1200×480 mm |
| Max. obciążenie stołu | 1300 kg |
| Wymiary: Przesuw w osi X Przesuw w osi Y Przesuw w osi Z | 1050 mm 540 mm 550 mm |
| Dokładność pozycjonowania | +/- 0,01 mm |
| Dokładność powtarzania | +/- 0,003 mm |

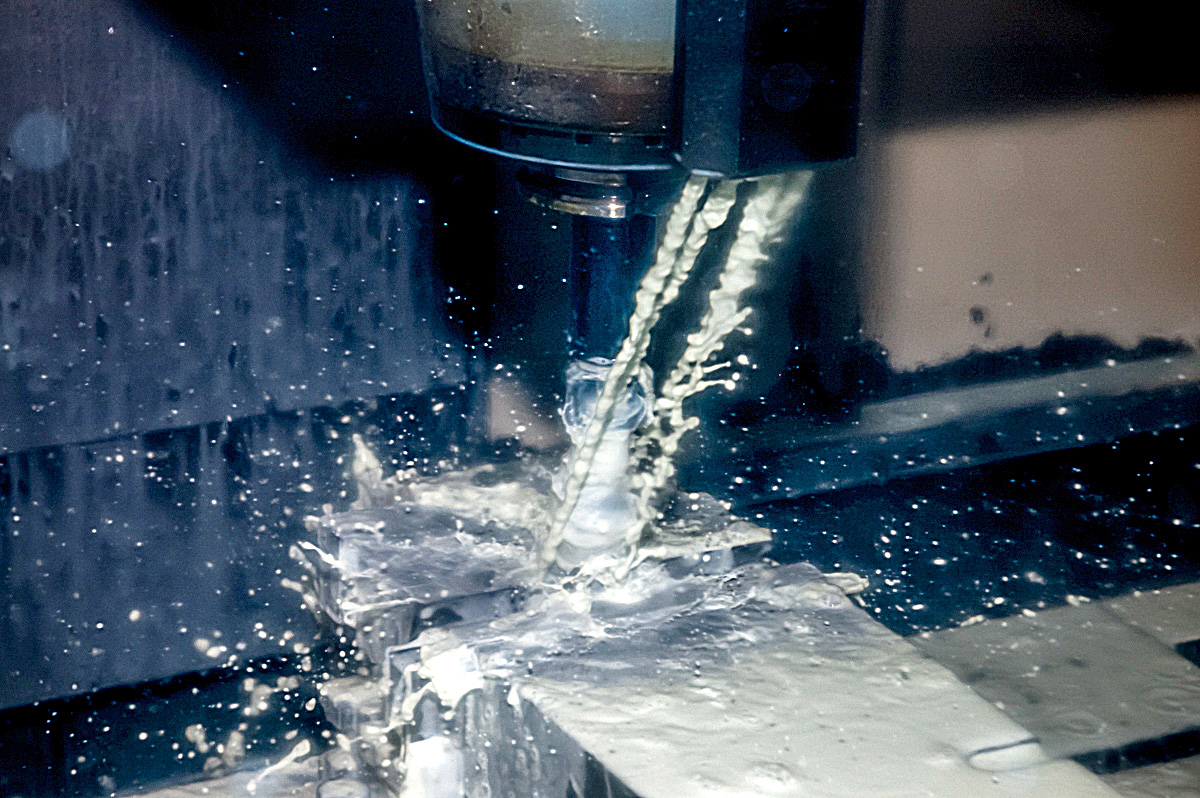

Pionowe centrum obróbkowe CNC – KOVOSVIT – MCV 750 QUICK
Parametry
| Wymiar stołu | 1000×500 mm |
| Max. obciążenie stołu | 400 kg |
| Wymiary: Przesuw w osi X Przesuw w osi Y Przesuw w osi Z | 750 mm 500 mm 500 mm |
| Dokładność pozycjonowania | +/- 0,003 mm |
| Dokładność ustawiania współrzędnych | +/- 0,010 mm |
Cięcie strumieniem wody

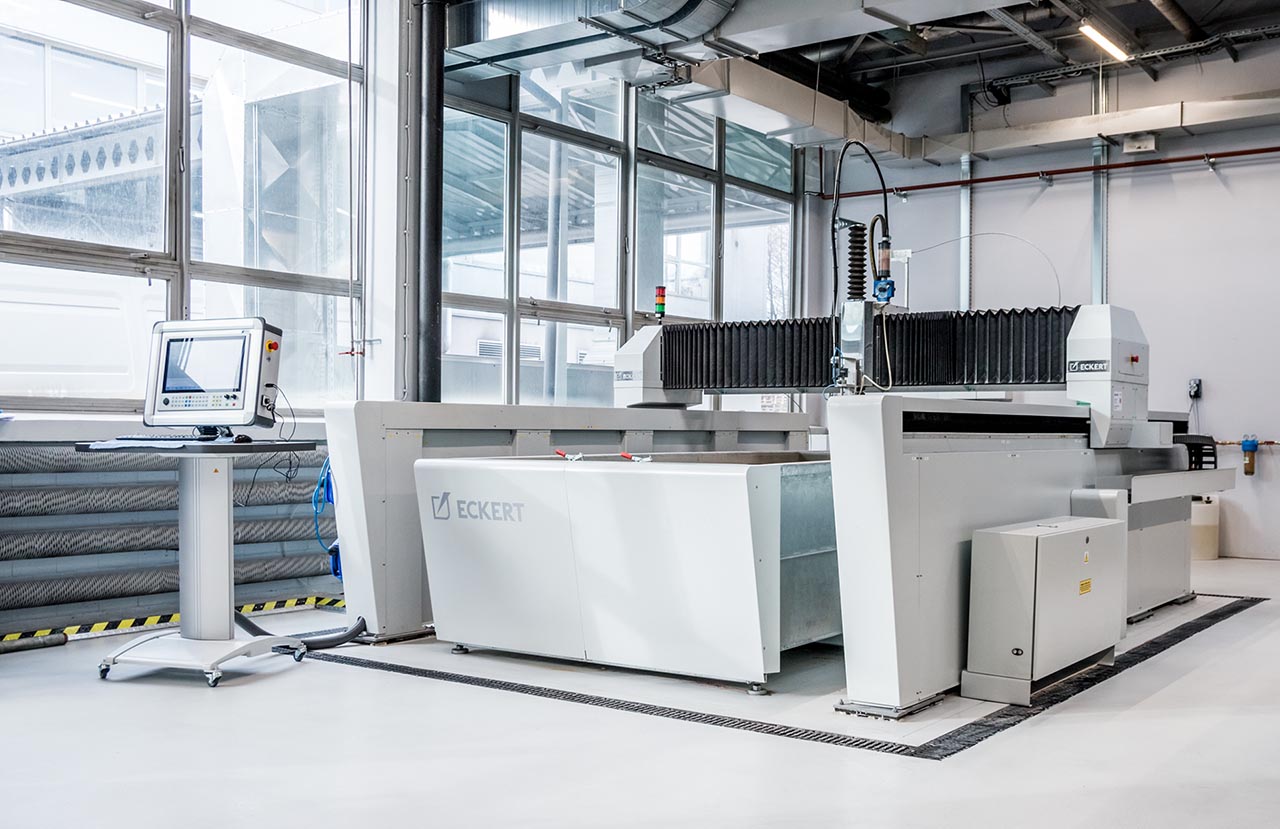

Przecinarka Opal Waterjet – cięcie strumieniem wody
Przecinarka jest przeznaczona do obróbki praktycznie wszystkich dostępnych materiałów, takich jak metal, kamień, drewno, różne gatunki stali, metale nieżelazne, tworzywa sztuczne i inne.
Cięcie wykonywane jest przy użyciu wody i/lub wody i ścierniwa.
Wybrane parametry maszyny
- Zakres roboczy (powierzchnia robocza stołu): 1500×3000 mm
- Grubość cięcia: 0,5 – 150 mm
Elektrodrążenie drutowe

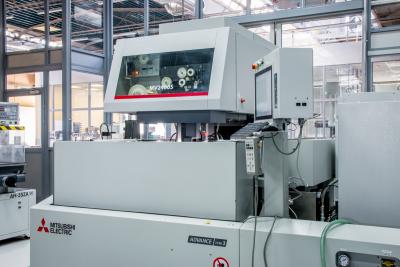

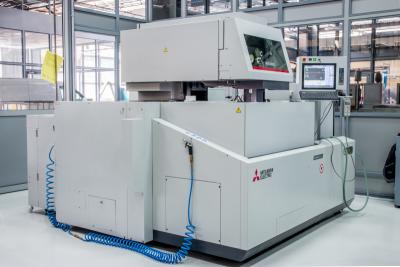

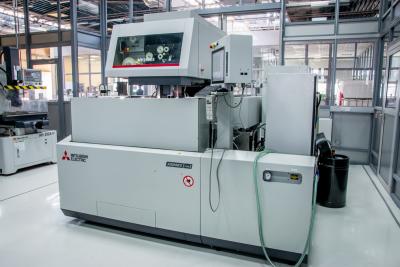

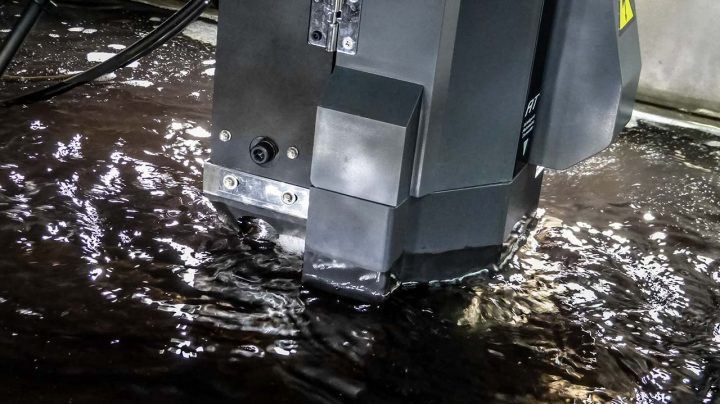

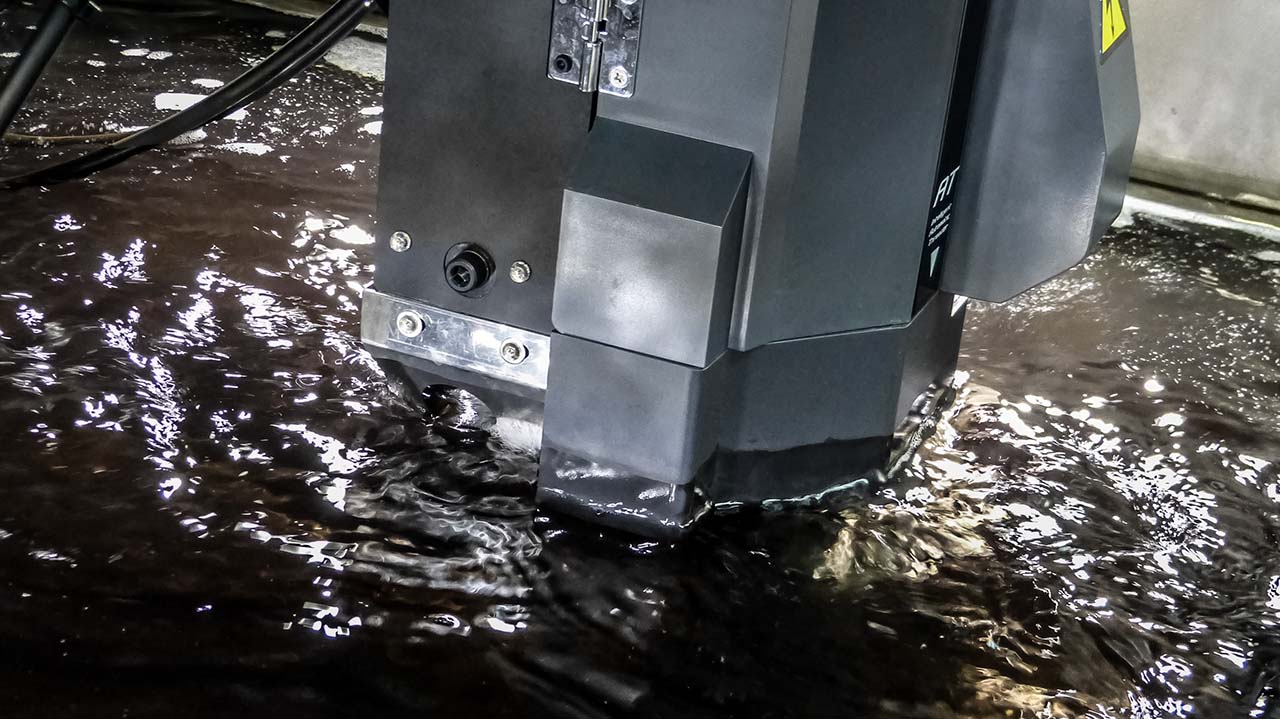

Wycinarka drutowa MITSUBISHI MV2400S Tubular
Parametry
| Przesuw osi – XYZ | 600×400×310 mm |
| Max. wymiar przedmiotu obrabianego | 1050×820×305 mm |
| Max. ciężar przedmiotu | 1500 kg |
| Max. poziom zalania wanny | 305 mm |
| Wymiar stołu | 840×560 mm |
| Max. kąt cięcia | stopnie ± 15°/ 260 mm stopnie ± 30°/ 110 mm |
| Stosowane druty | 0,10 – 0,30 mm |
| Automatyczne nawlekanie drutu dla średnic | 0,10 – 0,30 mm |
| Max. ciężar szpuli drutu | 10 kg |
Toczenie

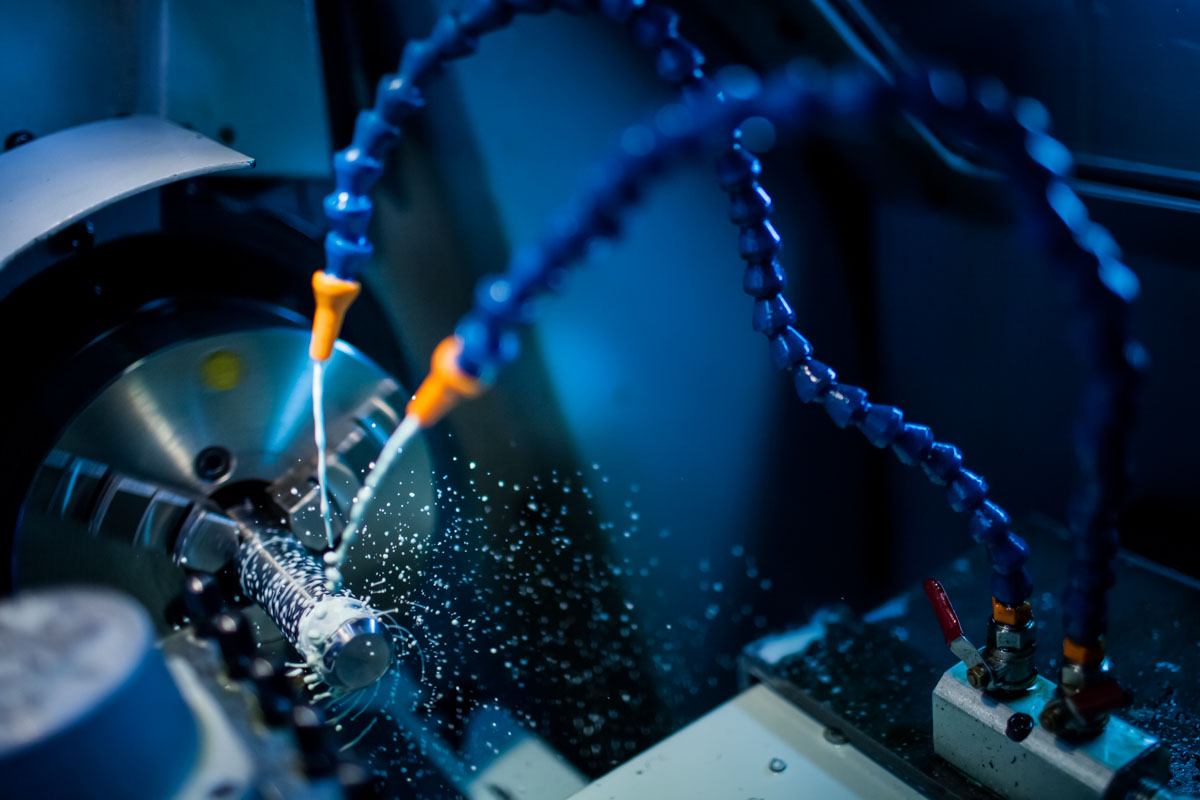

Tokarka CNC – XYZ SLX 355
Parametry
| Przelot nad łożem | 360 mm |
| Przelot nad suportem | 225 mm |
| Przejazd suportu | 185 mm |
| Odległość między centrami | 1000 mm |
| Maksymalna długość toczenia | 900 mm |
| Prześwit we wrzecionie | 52 mm |
| Wielkość zakończenia wrzeciona | D 1-6 camlock |
| Stożek wrzeciona | MT4 w tulei |
| Silnik wrzeciona | 5,75 KW (7,5 KM) |
| Obroty na wrzecionie | 50-4000 obr/min – 2 skale |
| Przejazd konika | 150 mm |
| Stożek konika | MT4 |
| Średnica konika | 60 mm |
| Szerokość łoża | 300 mm |
| Wymiary maszyny | 2300×1250×1750 mm |

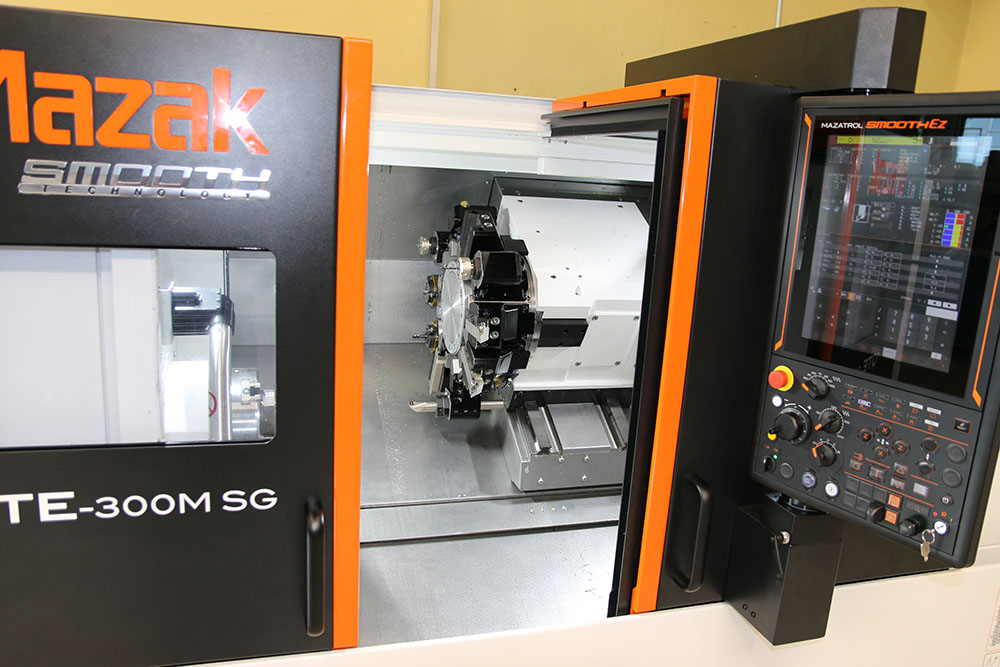

Tokarka QTE-300M SG 1000U – centrum obróbcze Seria Quick Turn
Parametry
| Model z wyposażeniem standardowym 1000 mm | Wartości | |
| Przestrzeń robocza | Maksymalny prześwit | 728 mm |
| Rozmiar uchwytu | 10 | |
| Maksymalna średnica obróbki | 340 mm | |
| Maksymalna średnica obróbki z pręta | 80 mm | |
| Główne wrzeciono | Maksymalna prędkość obrotowa | 4000 min-¹ |
| Moc silnika (40% ED) | 18.5 kW | |
| Moc silnika (praca ciągła) | 15.0 kW | |
| Maksymalny moment obrotowy | 358.0 Nm | |
| Głowica rewolwerowa | Ilość narzędzi głowicy rewolwerowej | 12 |
| Moc silnika wrzeciona frezarskiego (przy pracy ciągłej) | 3.7 kW | |
| Moc silnika wrzeciona frezarskiego (40% ED) | 5.5 kW | |
| Maksymalna prędkość obrotowa wrzeciona frezarkiego | 4500 min-¹ | |
| Maksymalny moment obrotowy wrzeciona frezarskiego | 47 Nm | |
| Konik | Wielkość i typ stożka pinoli konika | MT nr 4 |
| Osie posuwu | Szybki przejazd (oś X) | 30 m/min |
| Szybki przejazd (oś Z) | 30 m/min | |
| Przesuw (oś X) | 215 mm | |
| Przesuw (oś Z) | 1155 mm |
Szlifowanie

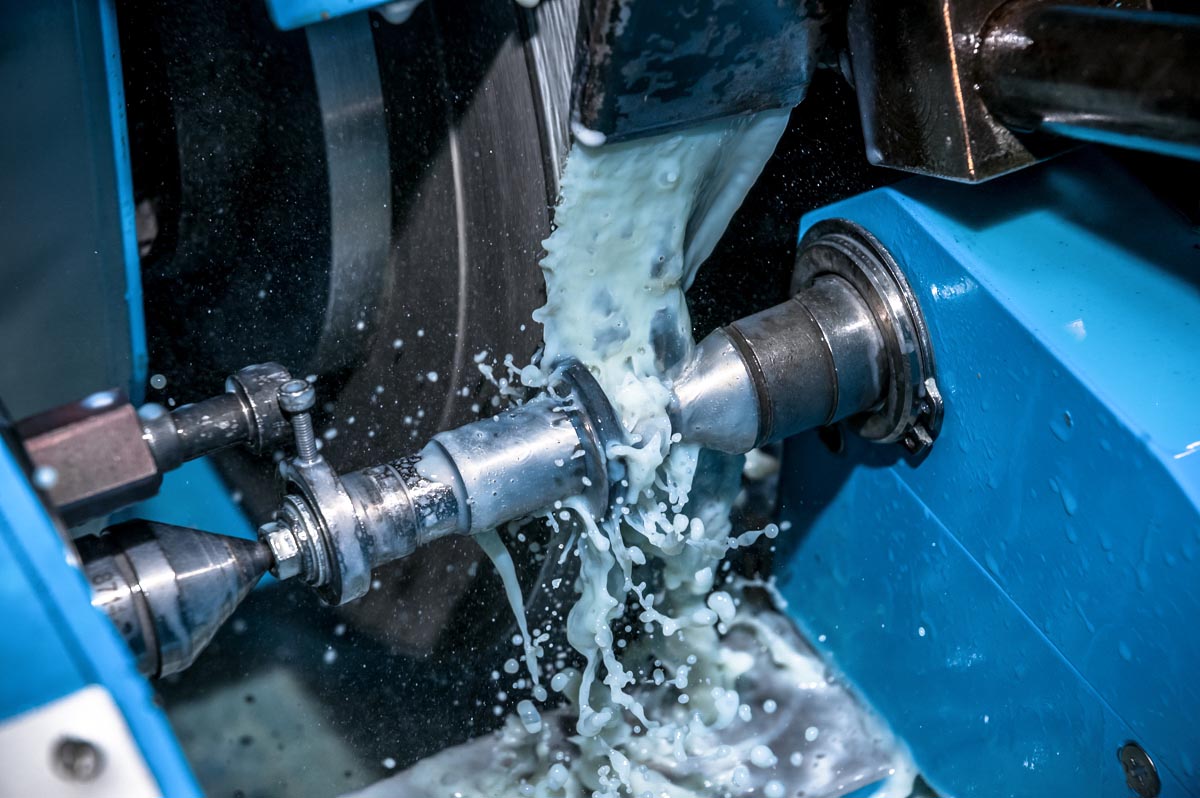

Szlifierka do wałków i otworów
Parametry
| Średnica obrabianego przedmiotu | 160 mm |
| Max. rozstaw kłów | 320 mm |
| Max. ciężar szlifowanego przedmiotu w kłach | 25 kg |
| Średnica uchwytu mocującego | 100 mm |

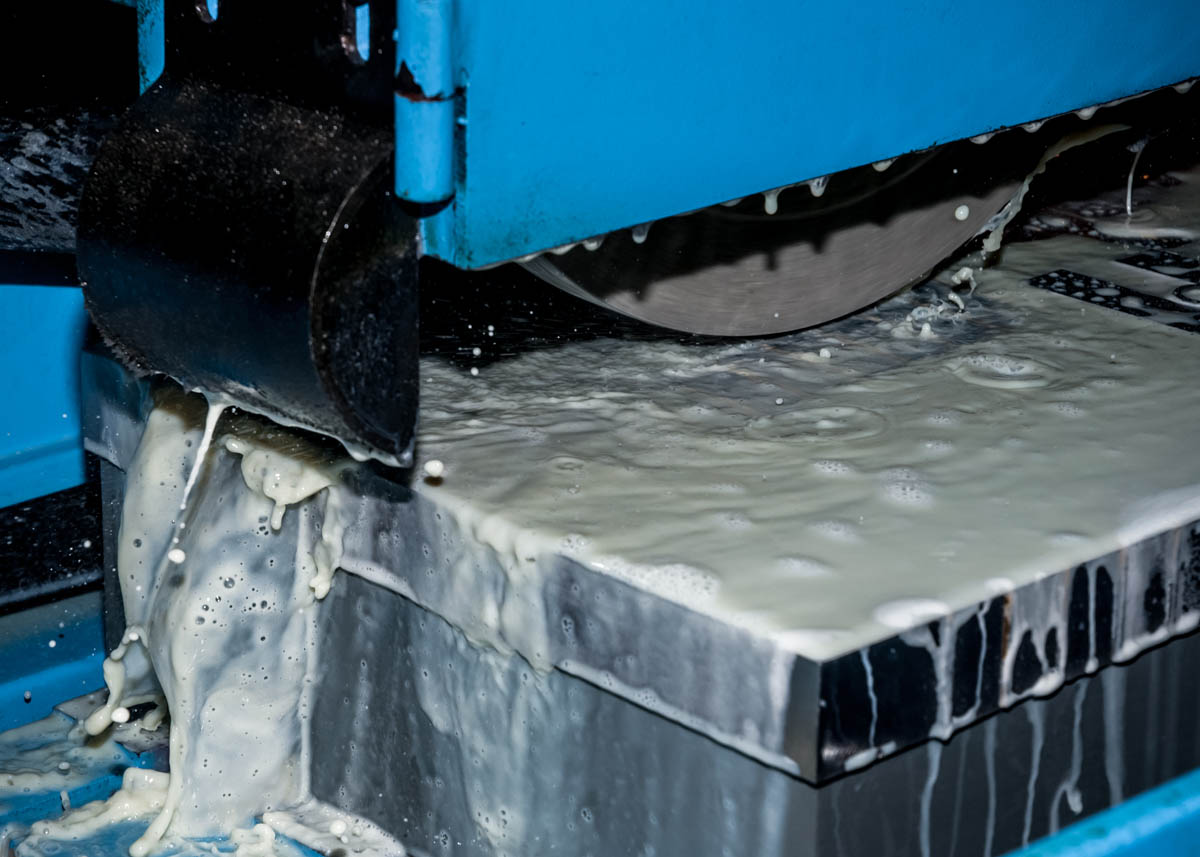

Szlifierka do płaszczyzn SGA 3063 AHD
Parametry
| Rozmiar obrabianego przedmiotu | 305×635×400 mm |
| Rozmiar stołu | 305×635 mm |
| Prędkość przesuwu wzdłużnego stołu | 7-25 m/min |
| Max. odległość od powierzchni stołu do osi wrzeciona | 580 mm |
| Max. obciążenie łącznie z uchwytem | 270 kg |
| Automatyczny przesuw przerywany | 0,1-8 mm |
| Przesuw szybki stołu | 990 mm/min |
| Przesuw poprzeczny stołu wykonany za pomocą pokrętła | 1 mm/obr |
| Wymiary tarczy szlifierskiej | 350×40×127 mm |
| Posuw tarczy szlifierskiej | 1450 (50 Hz) 1750 (60 Hz) obr/min |
| Przesuw pionowy szybki | 240 mm/min |
| Przesuw pionowy wykonany za pomocą pokrętła | 1 mm/obr |
| Silnik wrzeciona | 5,5 kW |
| Silnik przesuwu pionowego | 0,5 kW |
| Silnik przesuwu poprzecznego | 0,04 kW |
| Przestrzeń robocza | 2900×2200 mm |
Szlifierka koordynacyjna
Parametry
| Dokładność pozycjonowania | 0,003 mm |
| Powierzchnia mocowania stołu | 270×540 mm |
| Przesuwy poprzeczny/wzdłużny | 254/400 mm |
| Max. obciążenie stołu | 150 kg |
| Przesuw pionowy | 340 mm |
Frezowanie konwencjonalne
SMX 3500
Parametry
| Przesuw w osiach XYZ | 787×508×584 mm |
| Max. ciężar przedmiotu | 600 kg |
| Wymiar stołu | 1372×355 mm |
| Obroty | 50-5000 obr/min |
| Powtarz. pozycjonowania | +/- 0,010 mm |
| Rozdzielcz. układu pomiarowego | 0,005 mm |
SMX 5000
Parametry
| Przesuw w osiach XYZ | 1524×596×584 mm |
| Max. ciężar przedmiotu | 850 kg |
| Wymiar stołu | 1930×355 mm |
| Obroty | 50-5000 obr/min |
| Powtarz. pozycjonowania | +/- 0,010 mm |
| Rozdzielcz. układu pomiarowego | 0,005 mm |
